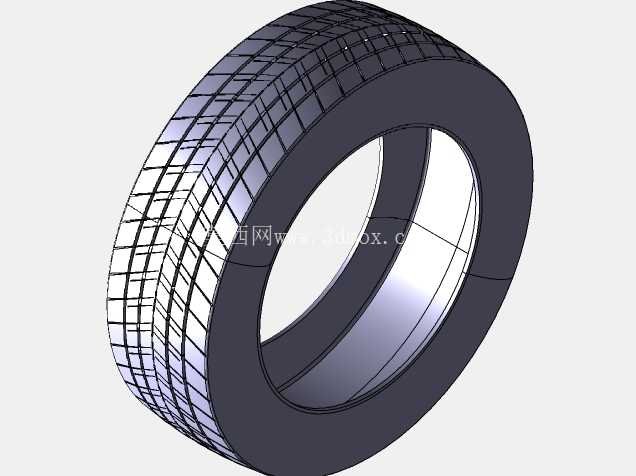

乘用车普通花纹乘用轮胎结构三维数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，很多刚入行的结构工程师容易忽略轮胎的安装公差预留，导致后续轮罩、转向拉杆的运动校核反复返工，这个轮胎数模的建模逻辑完全贴合量产乘用轮胎的实际结构，能直接用于底盘总装的初步布局。先从实际应用场景说，这类普通公路花纹的轮胎，主要适配家用紧凑型乘用车，日常铺装路面行驶占比九成以上，兼顾干地抓地与雨天排水性能，胎面的纵横交错沟槽不是随便画的纹理，纵向主沟槽负责快速排走胎面与路面间的积水，避免高速行驶时出现水滑现象，横向细沟槽则是增加胎块边缘的剪切力，提升起步、制动时的地面附着力，数模里每一处沟槽的深度、宽度比例都参照量产15寸乘用轮胎的常规参数做了还原，没有出现建模时常见的纹理比例失真问题。

　　再说到安装边界，这个轮胎的内圈配合面完全按照标准低压乘用轮胎的轮辋座尺寸做了贴合，胎圈位置的加厚结构也做了体现，做总装配合时，不需要额外调整轮辋的配合公差，直接匹配常规6J宽度的钢制或铝合金轮辋即可，胎侧的弧度设计也考虑了满载时的轮胎形变量，数模预留的胎侧与轮罩内板的间隙参考值，完全满足常规乘用车满载5人、行李厢加载到额定载荷时的跳动余量，不会出现颠簸路段胎侧蹭轮罩的问题。从设计思路上看，这个模型没有做过度的细节冗余，胎体内部的帘布层、钢丝带束层没有做分层建模，毕竟在整车总布置阶段不需要拆解到轮胎内部的材料层结构，只需要外廓尺寸、配合面、胎面花纹的准确还原就足够支撑布局工作，反而能降低总装文件的体量，避免大装配体打开卡顿。

　　很多新手建模时容易把轮胎做成完全刚性的圆环，忽略实际轮胎是充气弹性体的特性，这个数模的胎侧弧度做了轻微的预变形处理，模拟标准胎压下的自然下沉量，在做转向运动校核时，能更准确地判断轮胎最大转角时与周边部件的最小间隙，不用再额外做变形补偿计算。另外胎面的花纹块排布做了节距错峰设计，和量产轮胎的降噪逻辑一致，虽然数模不需要做声学仿真，但准确的花纹块排布能给后续做轮胎外观渲染、整车展示时提供足够的细节支撑，不会出现纹理过于规整导致的视觉失真。再说到实际用途，除了整车总布置，这个数模也可以用于轮胎生产企业的胎面模具初步设计参考，胎面花纹的沟槽走向、拔模斜度都做了合理预留，不会出现模具加工时倒扣无法脱模的问题，胎肩位置的过渡圆角也参照量产轮胎的设计做了圆滑处理，避免应力集中导致胎肩过早出现裂纹。做设备选型时，如果是做轮胎拆装设备的设计，这个数模的外廓尺寸、胎圈厚度参数也能直接用于夹具的开合行程计算，不需要再额外测绘实物轮胎，能节省前期方案阶段的测绘时间。

　　很多人觉得轮胎建模就是画个圆环加纹理，实际工程应用里对轮胎的尺寸公差要求很高，外径的偏差直接影响车速表的校准，轮辋配合面的尺寸偏差会导致轮胎漏气甚至行驶中脱落，这个数模的所有配合尺寸都严格参照乘用轮胎的国标公差范围做了设定，不会出现尺寸偏离行业标准导致的无法匹配通用轮辋的问题。胎侧的厚度变化也做了还原，胎圈位置最厚，往胎面方向逐渐变薄再到胎面位置加厚，符合实际轮胎的刚度分布逻辑，在做简单的轮胎受力仿真时，这个壁厚分布能让仿真结果更贴近实际情况，不用再重新调整壁厚参数。
