乘用车引擎盖外覆盖件曲面结构设计

作为车身前部核心外覆盖件，引擎盖的曲面设计直接关联整车空气动力学表现、行人碰撞保护性能以及外观造型协调性，本次设计的引擎盖曲面结构，完全围绕量产乘用车的实际装配与使用需求展开，从基础曲面构建到安装边界预留，均遵循整车开发的正向设计流程。

从实际应用场景来看，该部件安装于车辆前部发动机舱上方，日常承担隔绝发动机舱运行噪音、阻挡路面飞溅杂物侵入舱内、为舱内零部件提供防护屏障的作用，同时在车辆发生低速正面碰撞时，可通过预设的溃缩变形区域吸收部分冲击能量，降低对行人头部的伤害，高速行驶状态下，其曲面曲率直接影响车头位置的气流走向，减少风阻系数的同时避免气流在风挡位置形成紊流，提升行驶稳定性。

设计思路上，首先基于整车外CAS面做基础曲面的偏移与加厚处理，整体曲面采用G2连续过渡，避免出现曲率突变导致的光影褶皱，保证漆面喷涂后的外观质感。曲面主体采用大弧度流线型走向，两侧边缘做向内收的渐消面处理，匹配翼子板的安装间隙要求，靠近风挡的一侧曲面做小幅抬升，引导气流沿风挡曲面平顺流向车顶，减少高速行驶时的风噪产生。曲面表面预设的几条加强筋结构，并非单纯的造型线条，而是通过曲面凸起提升整体部件的结构刚度，避免车辆行驶过程中引擎盖产生共振异响，同时加强筋的走向完全贴合曲面曲率，不会破坏整体外观的流畅性。

安装边界的预留是本次设计的重点，引擎盖四周均预留了均匀的安装翻边，翻边宽度控制在12-15mm区间，翻边角度根据相邻部件的配合面做对应调整，靠近翼子板的两侧翻边做内折处理，预留3.5mm的装配间隙，避免车辆行驶过程中因部件振动产生摩擦异响；靠近前格栅的一侧翻边预留锁扣安装位的平面区域，保证锁扣安装后与机舱锁的配合精度；靠近风挡的一侧翻边预留铰链安装的凸台结构，凸台平面度控制在0.2mm以内，保证铰链安装后的开合精度，同时在该区域预留缓冲胶墩的安装孔位，孔位位置与机舱内的缓冲支撑点完全对齐，避免引擎盖闭合后出现局部应力集中。

结构特性方面，整体曲面的加厚厚度采用1.2mm的等厚处理，匹配常规钢制覆盖件的冲压工艺要求，在曲面中部区域做小幅的内凹处理，既提升了部件的整体抗凹性能，也为舱内发动机、空滤等部件预留足够的布置空间，避免部件之间产生干涉。曲面的所有转角位置均做R3以上的圆角处理，避免冲压过程中出现应力集中导致的开裂问题，同时也能减少日常使用中棱角位置的磕碰损伤。针对行人保护的需求，在引擎盖中部靠近碰撞接触区域的曲面做了刚度弱化设计，通过调整曲面的曲率变化率，让该区域在受到冲击时能够按照预设的模式溃缩，避免硬接触对行人造成过度伤害，而边缘区域则保持足够的结构刚度，保证安装位置的稳定性。

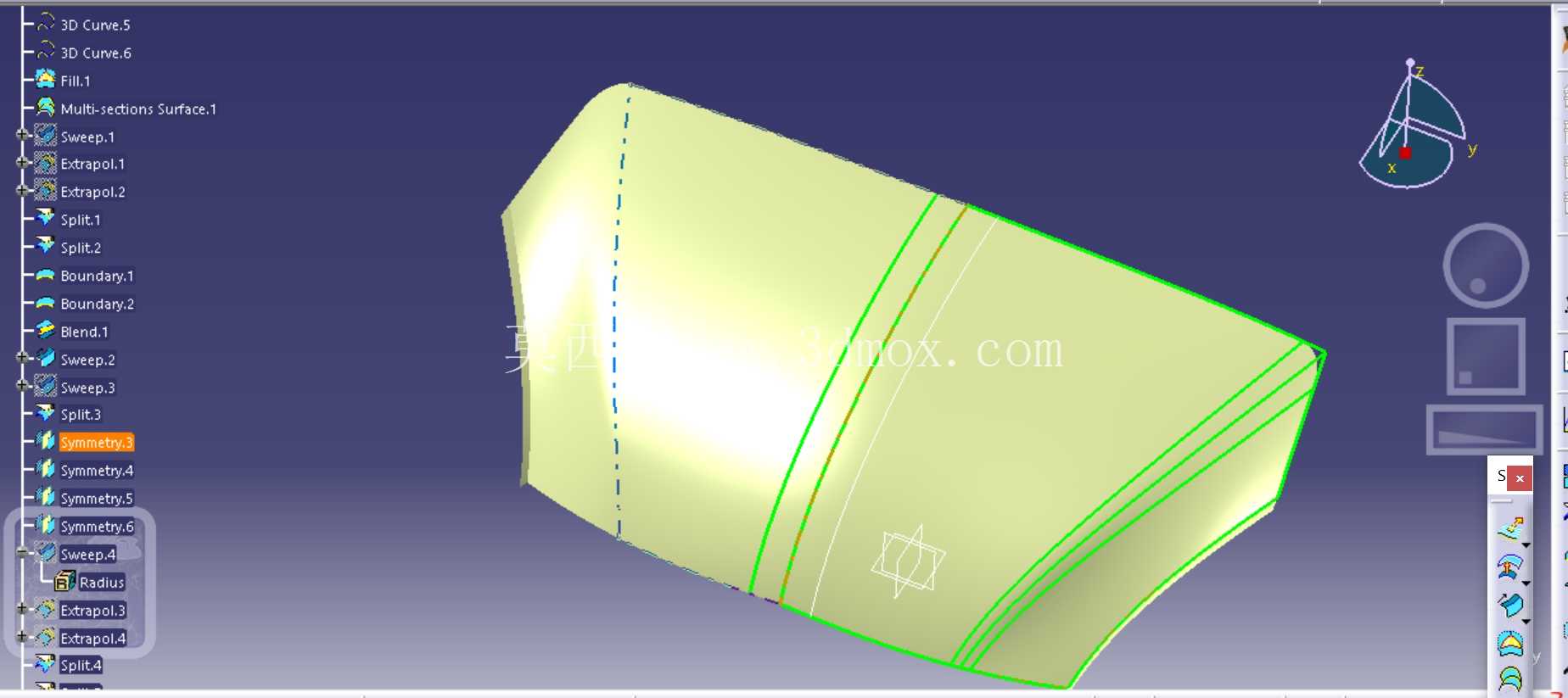

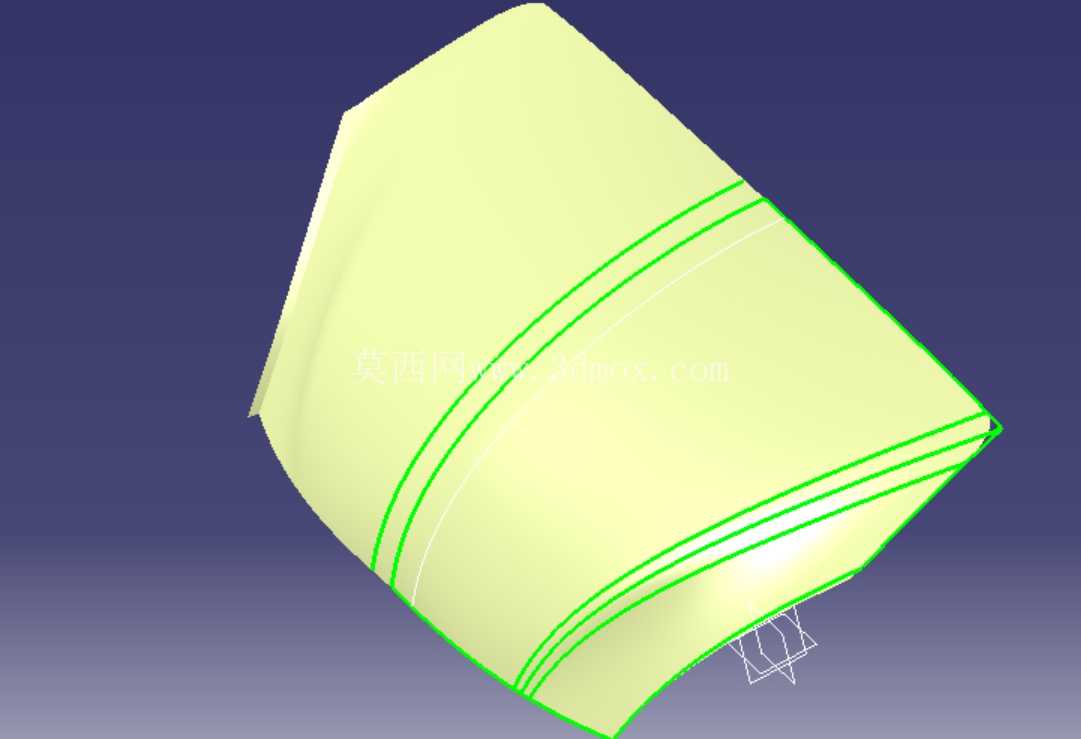

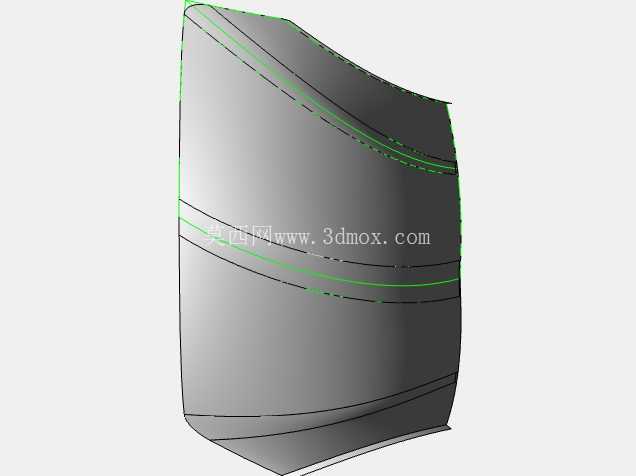

从建模逻辑来看，整个曲面构建采用从基础大面到细节特征的递进方式，首先搭建主控制线架，调整各控制点的位置保证主曲面的光顺性，通过曲率梳反复检查曲面的连续性，确认无曲率拐点后再做加厚处理，之后添加加强筋、安装翻边、安装凸台等细节特征，所有特征的添加均不破坏基础曲面的连续性，最后对所有锐边做圆角过渡，完成整体结构的构建。整个模型的曲面质量完全满足A级曲面的要求，可直接用于后续的冲压工艺分析、模具结构设计以及整车装配干涉检查，适配常规紧凑型乘用车的前部车身结构，无需做大幅调整即可匹配同平台车型的开发需求。
