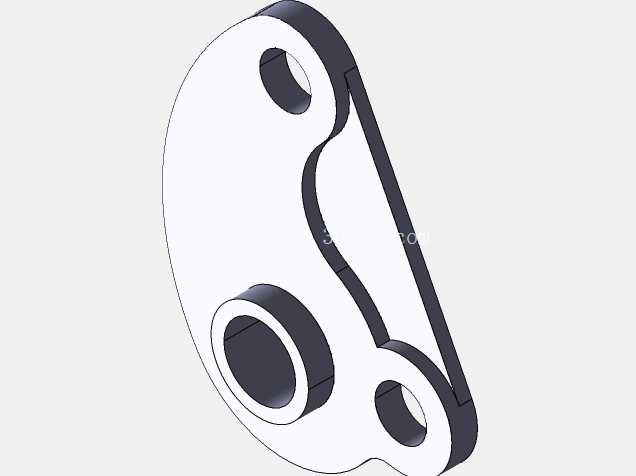

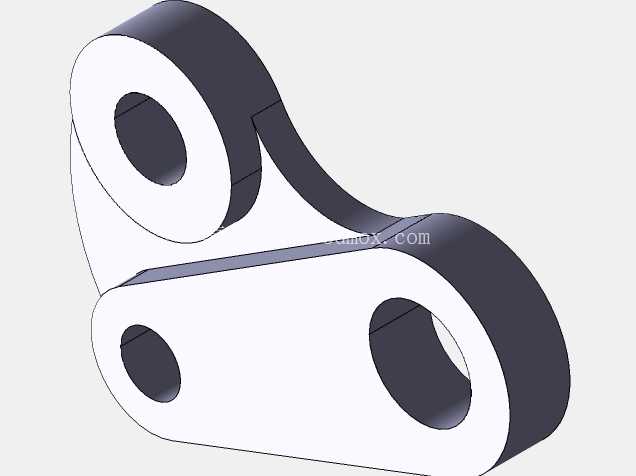

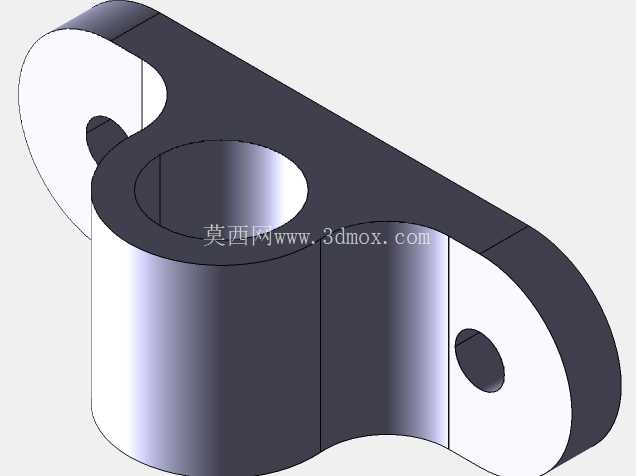

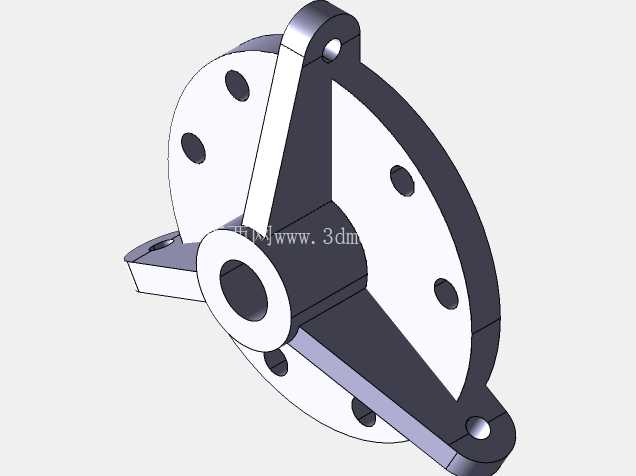

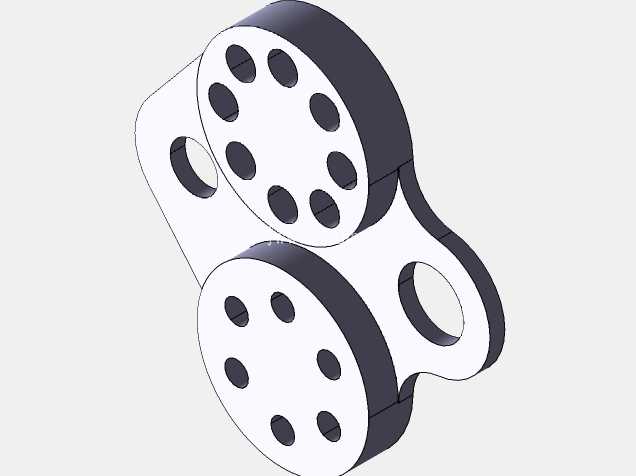

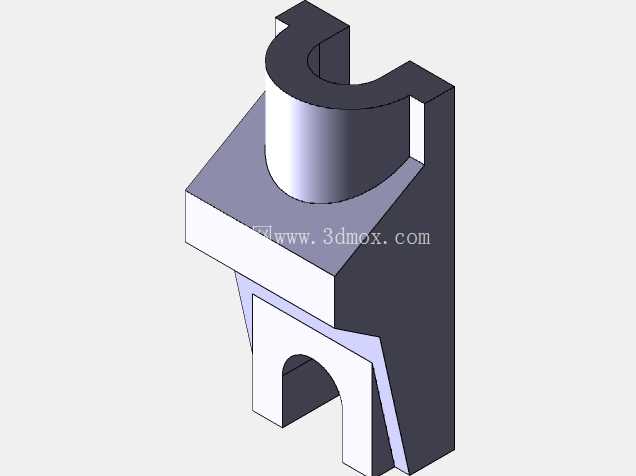

三孔铰接式机械连接摇臂结构件

　　这类三孔铰接摇臂在轻工自动化输送线、小型专用设备的连杆传动机构中应用十分普遍，核心作用是在固定回转中心的基础上，实现两个不同点位的动力传递与运动轨迹转换，区别于单孔摆臂和双孔连杆，三个铰接孔的布局让它可以同时承接两个方向的动力输入或输出，在空间受限的安装场景下能大幅压缩传动机构的整体占用体积。从结构设计逻辑来看，三个安装孔的中心距公差需要严格控制在IT7级精度范围内，孔位的平行度偏差不能超过0.02mm，否则装配后会出现铰接卡滞、运动过程中附加侧向力的问题，长期运行会加速铰接销轴的磨损，甚至出现机构卡死的故障。

　　零件主体采用变截面弧形过渡结构，而非等厚度直臂设计，主要是为了在满足结构强度要求的前提下，尽可能降低零件自身重量，同时规避运动过程中与周边相邻部件的运动干涉，弧形轮廓的曲率是根据机构运动包络线反复校核确定的，在整个摆角行程范围内，零件外轮廓与周边固定件、活动件的最小安全间隙保持在3mm以上，避免运行中出现刮碰。三个铰接孔内均需要设计衬套安装位，孔壁表面粗糙度要求达到Ra1.6，保证压装铜衬套或滚针轴承后的配合精度，衬套与孔采用过盈配合，过盈量控制在0.02-0.04mm之间，既防止衬套在孔内转动打滑，也避免压装时零件本体出现应力开裂。

　　零件的安装边界需要结合实际铰接点位确定，三个孔的销轴直径根据传递扭矩大小匹配，通常这类中小型摇臂适配的销轴直径在8-20mm区间，臂身最大厚度根据负载等级调整，常规轻载传动场景下臂身厚度在10-15mm即可满足强度要求，重载场景下需要适当增加厚度并在臂身两侧设置加强筋，提升抗弯抗扭性能。设计过程中需要重点做运动仿真校核，模拟整个工作行程内摇臂的运动轨迹，确认每个铰接点的受力方向变化，在应力集中的孔位周边做圆角过渡处理，圆角半径不小于2mm，避免交变应力作用下出现疲劳裂纹。零件的材质通常选用45号钢或者铸钢毛坯，毛坯成型后先做正火处理消除内应力，粗加工后再做调质处理提升整体综合力学性能，最后精加工铰接孔和安装基准面，加工过程中需要以其中一个主铰接孔为定位基准，保证另外两个孔的位置度符合设计要求。实际装配时，三个铰接点的销轴需要加装润滑注油通道，定期加注润滑脂降低铰接副的磨损，延长零件使用寿命，同时要在销轴端部设置轴向限位结构，防止设备运行过程中销轴窜动脱落。

　　这类结构件在小型包装设备、纺织机械、轻工输送设备的凸轮连杆机构中十分常见，往往作为执行端的动力传递部件，将凸轮的回转运动转换为执行构件的往复摆动，相比齿轮传动和链传动，这种连杆摇臂结构的传动噪音更低，运动轨迹可以根据实际工艺需求灵活调整，而且维护成本更低，在中低速轻载的传动场景下具备很高的应用性价比。设计时还需要考虑零件的拆装便利性，臂身的弧形轮廓要预留足够的扳手操作空间，方便后期维护时拆卸铰接销轴和衬套，不需要拆解周边其他部件就能完成零件更换，降低设备运维的时间成本。
