多格槽式铸造成型模具结构设计

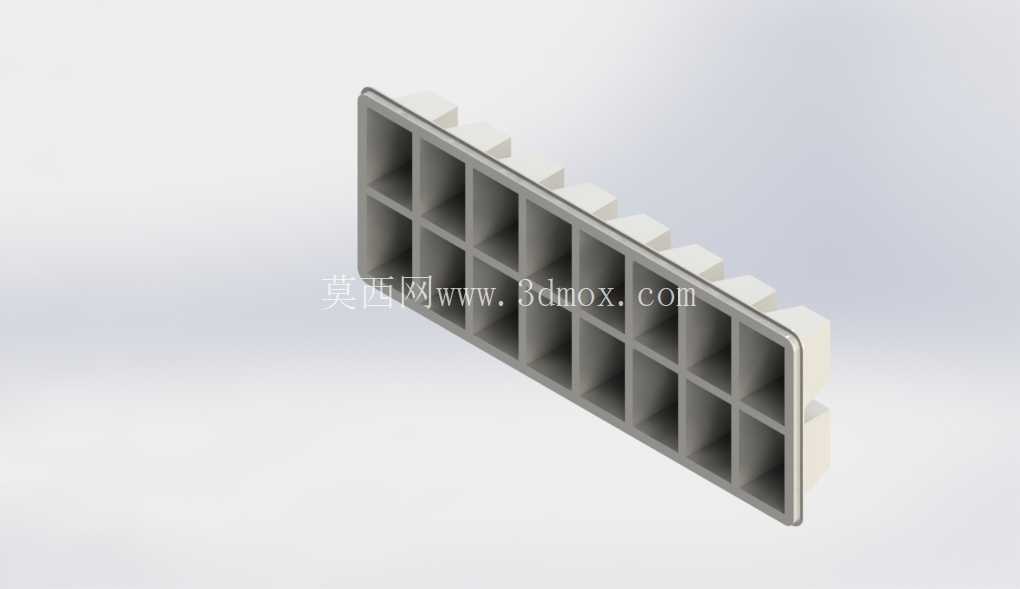

在砂型铸造、低压铸造的批量生产场景中，这类多格槽式结构的成型模具主要用于生产带规则阵列格腔的槽型铸件，常见于工业料盘、电池模组托架、设备散热格栅、物料分拣格槽这类需要规整分隔腔体的零件生产环节。从实际生产的工况出发，这类模具的设计首先要匹配铸件的脱模斜度要求，模型中可见型腔侧壁预留了均匀的拔模角度，避免开模时拉伤铸件表面，同时每个格腔的分隔筋厚度保持一致，既保证铸件成型后筋条的结构强度，也能让金属液充型时流速均匀，减少冷隔、缺料的缺陷。

从结构设计逻辑来看，模具的型腔采用了等间距阵列布局，单个格腔的截面为矩形，相邻格腔之间的壁厚均匀，这种设计一方面可以让模具在受热时膨胀量保持一致，避免反复热胀冷缩导致型腔变形，另一方面也便于后续的机加工工序，铸件出模后分隔筋的余量均匀，减少铣削加工的走刀路径变化。模具外侧的定位凸台采用了等距排布的矩形凸块结构，合模时可以与上模的对应凹槽精准配合，定位间隙控制在0.05mm以内，避免合模错位导致的铸件飞边过厚问题，同时凸台的高度经过测算，既保证定位导向长度足够，也不会因为凸台过长导致合模时卡滞。

从安装边界来看，这类模具的外形为规则长方体结构，安装时直接固定在铸造机的模架平台上，四周的安装面预留了足够的装夹空间，不需要额外设计复杂的安装转接结构，适配常规的重力铸造机、低压铸造机的通用模架尺寸。模具的浇注系统设计隐含在型腔的排布逻辑中，金属液从主浇道进入后，可以通过每个格腔端部的内浇口同步充型，避免单个型腔充型过早导致的气体无法排出问题，每个格腔的转角处都做了圆角过渡，既减少铸件的应力集中，也能避免模具型腔转角处因为应力集中产生开裂，延长模具的使用寿命。

在实际生产应用中，这类模具生产的铸件多用于工业生产线上的物料承载，比如热处理工序的工件料盘，需要承受反复的高温烘烤和工件重量载荷，因此模具型腔的尺寸精度直接决定了铸件格腔的规整度，保证工件放置时不会卡滞，同时格腔的深度设计经过匹配，既保证工件放置的稳定性，也不会因为槽深过深导致取件困难。模具的外壁厚度做了加强设计，在承受金属液的压力时不会产生变形，同时壁厚均匀也让模具的预热温度更容易控制，生产前预热时整个模具的温度差控制在±15℃以内，避免因为局部温度过低导致的铸件冷隔缺陷。

从建模的细节来看，每个分隔筋与模具外壁的连接处都做了圆弧过渡，避免直角连接处的应力集中，同时模具的分型面为平面结构，加工时可以一次铣削成型，减少分型面的配模工作量，合模时分型面的贴合度更容易保证，减少飞边的产生。模具外侧的凸块除了定位作用外，还可以作为起模的受力点，开模时起模机构可以直接作用在凸块上，受力均匀，避免开模时因为受力不均导致模具变形或者铸件拉伤。这类结构的模具在批量生产中维护也比较方便，单个格腔如果出现磨损或者损伤，可以通过局部补焊后重新铣削修复，不需要整体报废，降低生产中的模具维护成本。
