带铰接吊耳的立式安装支座结构

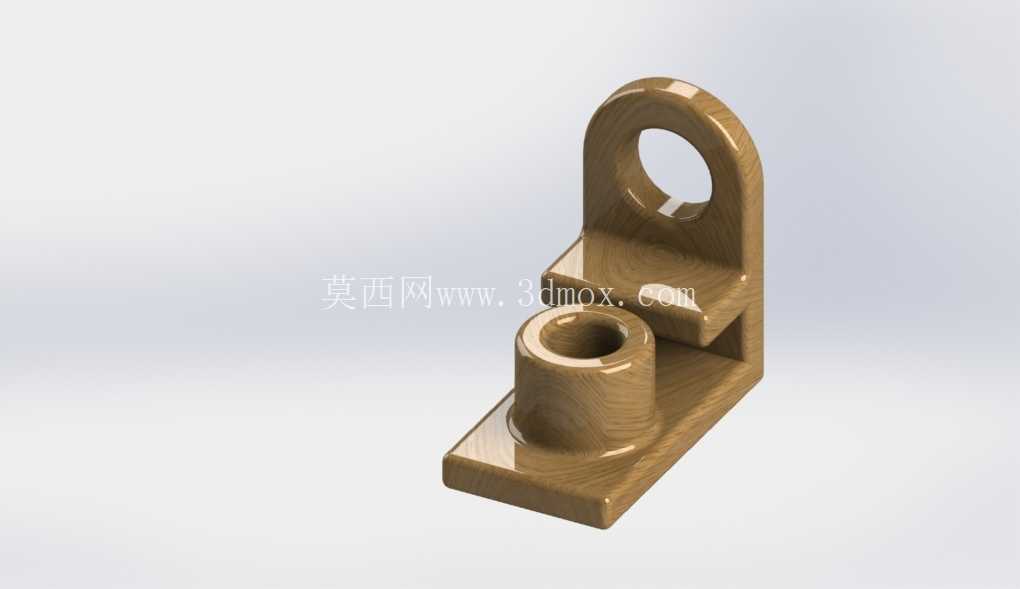

　　该零件属于小型设备配套的铰接支撑类结构件，常见于轻工自动化生产线的小型连杆机构、小型物料翻转架的铰接支点、手动工装夹具的定位支撑部位，也可作为小型检测设备的可调式安装支座使用，在需要实现小角度摆动、铰接连接同时承载垂直方向载荷的工位上适配性较强。从结构功能来看，零件底部为矩形安装基板，基板上预留的沉孔结构用于穿设内六角螺栓，可将整个支座稳固锁附在设备安装台面或者型材框架上，基板的平面度设计要求控制在0.05mm以内，保证安装后不会出现翘曲变形，避免上部铰接部位出现卡滞。

　　基板上方垂直设置的筒状凸台为轴套安装位，内部通孔可配套铜套或者直线轴承，用于穿设导向轴或者定位销轴，实现相邻部件的直线导向或者旋转支撑，凸台的外圆与基板垂直度公差控制在0.03mm，保证穿轴后不会出现偏磨。凸台后侧向上延伸的立板顶端设置带通孔的吊耳结构，该通孔为铰接孔，可穿设铰接销轴与外部摆臂、连杆部件连接，实现部件间的相对摆动，铰接孔与下部筒状凸台的中心距根据配套机构的摆动行程设计，保证摆动过程中不会出现运动干涉，立板与基板、筒状凸台之间设置的过渡圆角可有效降低应力集中，在承受交变摆动载荷时避免出现根部断裂的问题。

　　设计过程中优先考虑了安装边界的适配性，底部矩形基板的长宽尺寸控制在常规小型安装工位的通用尺寸范围内，不需要对原有设备安装面做额外扩孔改造即可直接替换原有支座，整体高度控制在低矮区间，不会占用过多设备上部的操作空间，适合在紧凑布局的自动化设备内部安装。结构上做了等强度优化，立板的厚度根据铰接部位的最大承载载荷做了校核，在满足1.5倍安全系数的前提下尽可能减少冗余材料，降低零件整体重量，筒状凸台的高度根据配套轴套的标准长度设计，不需要额外加工衬套即可直接适配标准规格的自润滑铜套，减少后续装配的加工工序。

　　零件的所有棱边都做了R0.5的倒角处理，避免装配过程中划伤操作人员，也去除了机加工产生的毛刺，铰接孔和下部轴孔的内壁粗糙度要求达到Ra1.6，保证销轴转动或者滑动时的顺畅度，减少长期运行后的磨损量。在实际应用场景中，这类支座常配套在小型物料分拣机构的摆臂驱动端，作为摆臂的旋转支点使用，也可安装在小型手动焊接工装的台面上，作为工件翻转的铰接支撑，部分小型实验设备的可调式支架也会采用这类结构，通过铰接孔穿设锁紧旋钮实现支架角度的调整后锁止。建模过程中对各个配合面的尺寸公差做了对应标注，安装孔的位置度公差控制在0.1mm以内，保证和标准安装孔位的互换性，铰接孔与轴孔的平行度公差控制在0.02mm，避免穿轴后出现别劲的问题，所有过渡位置的圆角都做了一致性处理，方便后续铸造或者机加工工序的成型，不管是采用铸造成型后精加工配合面，还是直接采用整块铝料铣削成型，该结构都具备较好的工艺性，不需要特殊的加工刀具或者复杂工装即可完成生产。
