异形多安装孔铸造端盖结构设计

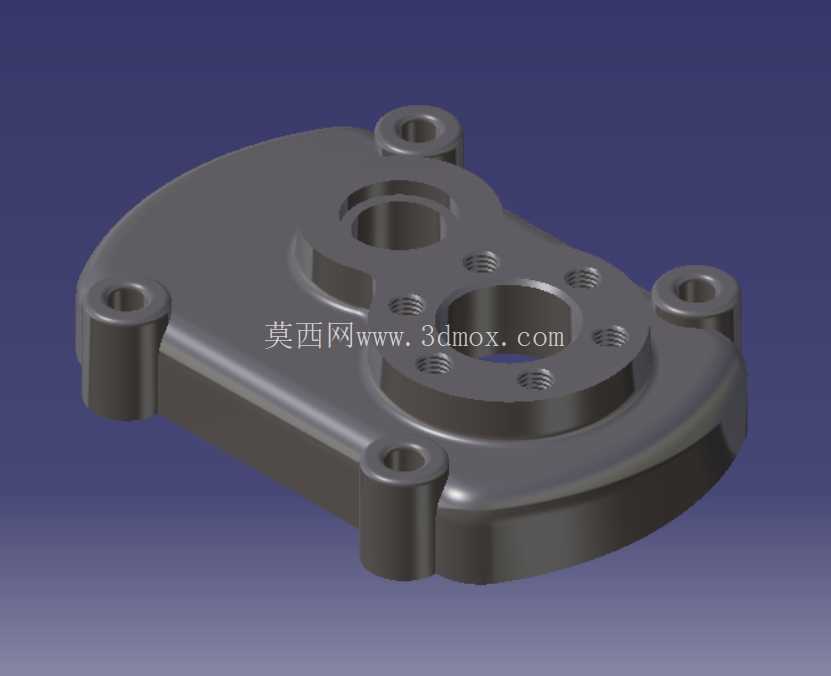

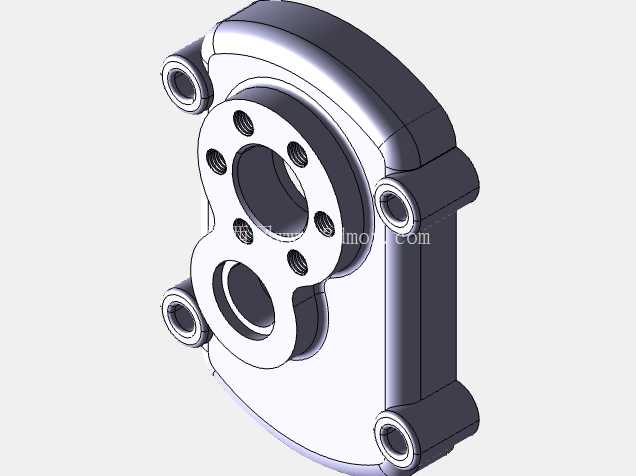

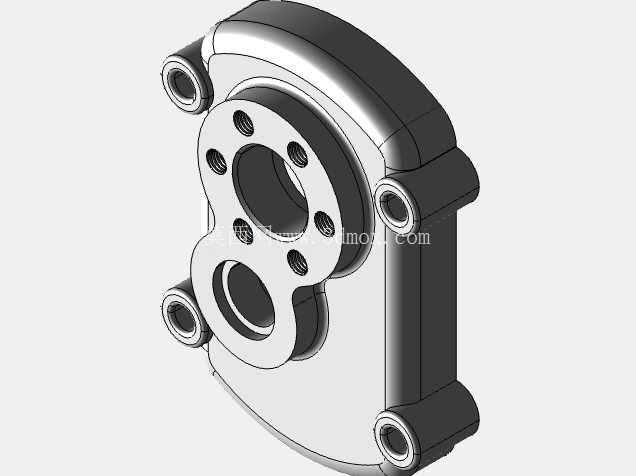

　　这类异形多安装孔端盖，常见于小型传动箱体的输出侧密封与轴系支撑场景，多数配套在小型减速机构、动力输出单元的壳体端部，承担轴系定位、腔体密封、外部连接件安装基准的多重作用。从结构来看，整体采用非对称的类水滴形轮廓，并非规则圆形法兰，这种轮廓设计是为了适配箱体内部齿轮排布的空间边界，避免端盖内壁与箱体内转动的齿轮、轴套发生运动干涉，同时能在有限的安装空间内压缩整体外形尺寸，减少不必要的材料占用。

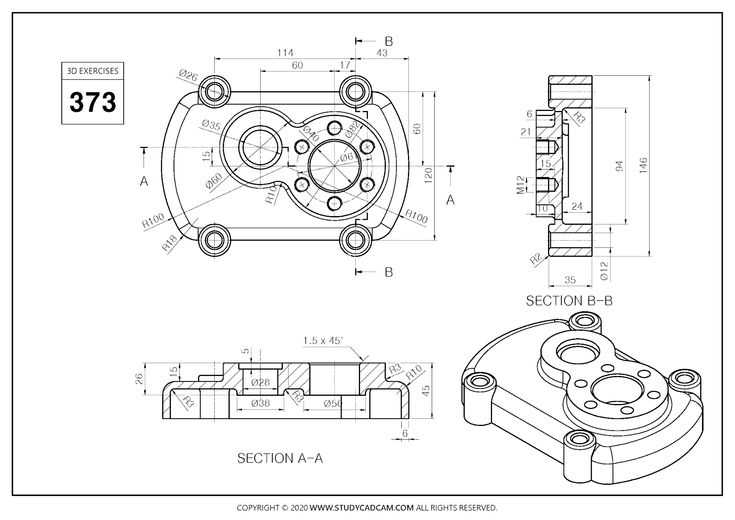

　　端盖主体为带一定厚度的盘式结构，边缘分布的六个带凸台的安装孔，每个孔位都做了加高的圆柱凸台，一方面是增加螺纹啮合的有效长度，保证端盖与箱体连接的螺栓锁紧力足够，避免设备运行过程中受振动影响出现连接松动；另一方面凸台结构可以减少端盖主体的整体壁厚，在保证连接强度的前提下降低铸件重量，减少铸造过程中厚壁位置容易出现的缩孔、砂眼等缺陷。端盖中心区域设置了两个不同直径的同轴阶梯孔，大直径孔为轴承安装位，孔的端面做了精加工止口，用于轴承外圈的轴向定位，保证轴承安装后与轴系的同轴度，避免轴系转动过程中出现偏磨、异响问题；小直径孔为输出轴的过孔，孔壁与轴之间预留了密封件的安装槽位，可以加装油封或者密封圈，防止箱体内部的润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，破坏传动副的润滑环境。

　　中心孔周围均匀分布的六个小螺纹孔，是用于安装轴承压盖或者外部密封端盖的，孔位的分度圆直径经过严格计算，保证压盖安装后能均匀压紧轴承外圈，不会出现单侧受力导致的轴承倾斜。在建模过程中，这类铸件需要优先考虑拔模斜度的设置，所有垂直于分型面的侧壁都要设置不小于1度的拔模斜度，方便铸造后的脱模操作；各个凸台与主体连接的位置都要做圆角过渡，避免应力集中，同时符合铸造工艺的圆角要求，减少铸件冷却过程中因为应力不均产生的开裂问题。

　　安装边界方面，端盖的整体外轮廓最大尺寸需要匹配箱体端部的安装面尺寸，六个安装孔的孔位坐标要与箱体上的螺纹孔完全对应，中心轴承孔的轴线要与箱体内部轴承座的轴线保持同轴，公差控制在IT7级以内才能满足装配要求；端盖与箱体贴合的端面需要做精加工处理，平面度公差控制在0.02mm以内，保证贴合面的密封性能，防止润滑油从贴合面渗漏。这类端盖在实际使用中，除了支撑轴系、密封腔体之外，部分工况下还会作为外部传感器、限位支架的安装基准，所以端面的平面度、孔位的位置度都有较高要求，建模时需要同步考虑后续机加工的工艺余量，所有需要精加工的面都要预留0.5-1mm的加工余量，避免铸造尺寸偏差导致后续加工余量不足。不同于规则的圆形端盖，这种异形轮廓的端盖在设计时需要反复核对内部传动件的运动包络线，确保端盖内壁所有位置都与运动部件保持至少2mm的安全间隙，避免设备运行时出现碰撞摩擦；同时壁厚设计要尽量均匀，相邻位置的壁厚差不超过3mm，防止铸造时因为冷却速度不一致产生铸件变形。
