适配大疆ACTION2的FPV穿越机相机固定支架

这款相机固定支架主要面向FPV穿越机飞行拍摄场景设计，核心作用是为大疆ACTION2运动相机提供可靠的机载安装载体，解决飞行过程中相机固定不稳、画面抖动、安装位适配性差的实际问题。在穿越机高速飞行、做特技动作时，相机需要承受较大的瞬时加速度与气流冲击，支架的结构强度与固定可靠性直接决定拍摄素材的可用性，也关系到飞行过程中相机不会脱落造成设备损失。

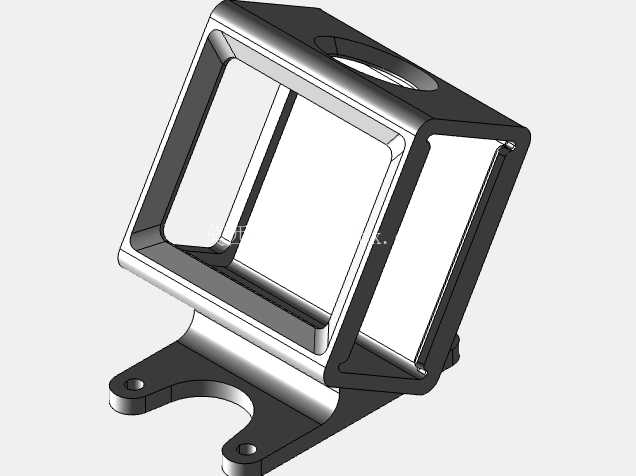

从结构设计来看，支架采用框型包裹式主体结构，主体腔体完全匹配ACTION2相机的外形轮廓，内腔尺寸贴合相机机身的长宽边界，装入后相机四周与支架内壁保留极小的装配间隙，既不会出现旷量晃动，也不会因为过盈配合刮擦相机外壳。框体上方预留的开孔对应相机的散热与麦克风拾音位置，避免支架遮挡影响相机的收音效果与长时间工作的散热效率，不会因为密闭包裹导致相机过热降频。支架底部的安装基座采用双耳式固定结构，两个安装耳上分别开设同轴的安装孔，孔位尺寸适配穿越机常用的相机安装座标准孔距，安装时可以通过螺丝直接固定在穿越机的顶板前置安装位，也可以搭配减震球使用，进一步过滤飞行过程中电机传递到相机的高频振动，减少拍摄画面的果冻效应。基座中间的弧形避让槽，是为了避开穿越机顶板上常见的凸起走线槽或者天线座，避免安装时出现结构干涉，不需要额外对机架进行打磨修改就能完成装配。

设计过程中优先考虑了飞行时的风阻影响，框体所有外露棱边都做了倒角处理，没有突兀的直角凸起，尽可能降低高速飞行时的风阻系数，减少支架带来的额外风阻对飞行姿态的影响。同时框体的壁厚经过反复校核，在保证足够结构强度、能够承受50g以上瞬时冲击载荷的前提下，尽可能做薄处理，控制整体重量，避免给穿越机增加过多的负载影响飞行续航与机动性。支架的安装角度默认保持水平视角，框体的限位结构可以保证相机装入后光轴与机架水平面保持平行，不需要额外调整角度就能获得水平的拍摄画面，同时框体前端的边框宽度做了收窄处理，不会进入相机的拍摄视场角范围内，避免画面边缘出现支架的黑边遮挡。

在实际使用场景中，这款支架既可以适配日常休闲飞行的拍摄需求，也能满足竞速穿越机比赛时的高强度使用要求，安装时只需要将ACTION2相机从框体侧面滑入腔体，依靠框体本身的结构抱紧力就能完成初步固定，搭配底部的限位挡边，即使在做大角度翻滚、俯冲等特技动作时，相机也不会从支架中滑出。安装基座的孔位兼容市面上绝大多数五寸、三寸穿越机的前置相机安装位，不需要单独定制转接件就能直接装配，对于喜欢自己组装穿越机的飞手来说，不需要复杂的尺寸测量就能快速完成安装调试。

从安装边界来看，支架整体外轮廓尺寸控制在紧凑范围内，安装后不会超出穿越机机架的前端宽度，也不会和机架上的图传天线、GPS模块等其他部件产生位置冲突，底部安装面的平面度经过设计校核，安装后不会出现倾斜，保证相机光轴的水平度。支架的结构没有多余的冗余设计，所有结构特征都服务于固定相机、避让干涉、降低风阻、减轻重量这几个核心需求，没有为了外观增加不必要的装饰性结构，完全从实际飞行使用的功能性出发完成整体设计。
