适配七英寸远程无人机的重型螺旋桨防护结构

在工业级无人机巡检、室内狭小空间测绘、近障碍物商业勘查这类作业场景中，螺旋桨碰撞剐蹭是导致飞行故障、设备坠损的核心诱因之一，尤其是搭载七英寸螺旋桨的长航程重载无人机，桨叶转动惯量大，一旦碰撞硬质障碍物，轻则桨叶断裂炸机，重则连带电机、机臂结构变形，造成整套作业设备报废，甚至带来地面安全隐患。这款螺旋桨防护结构，正是针对这类高风险作业场景开发的专用防护部件，适配160度横向防护角度，能够覆盖桨叶转动平面的主要碰撞风险区域，在贴近墙面、管线、厂房钢架等障碍物作业时，为桨叶提供可靠的物理阻隔。

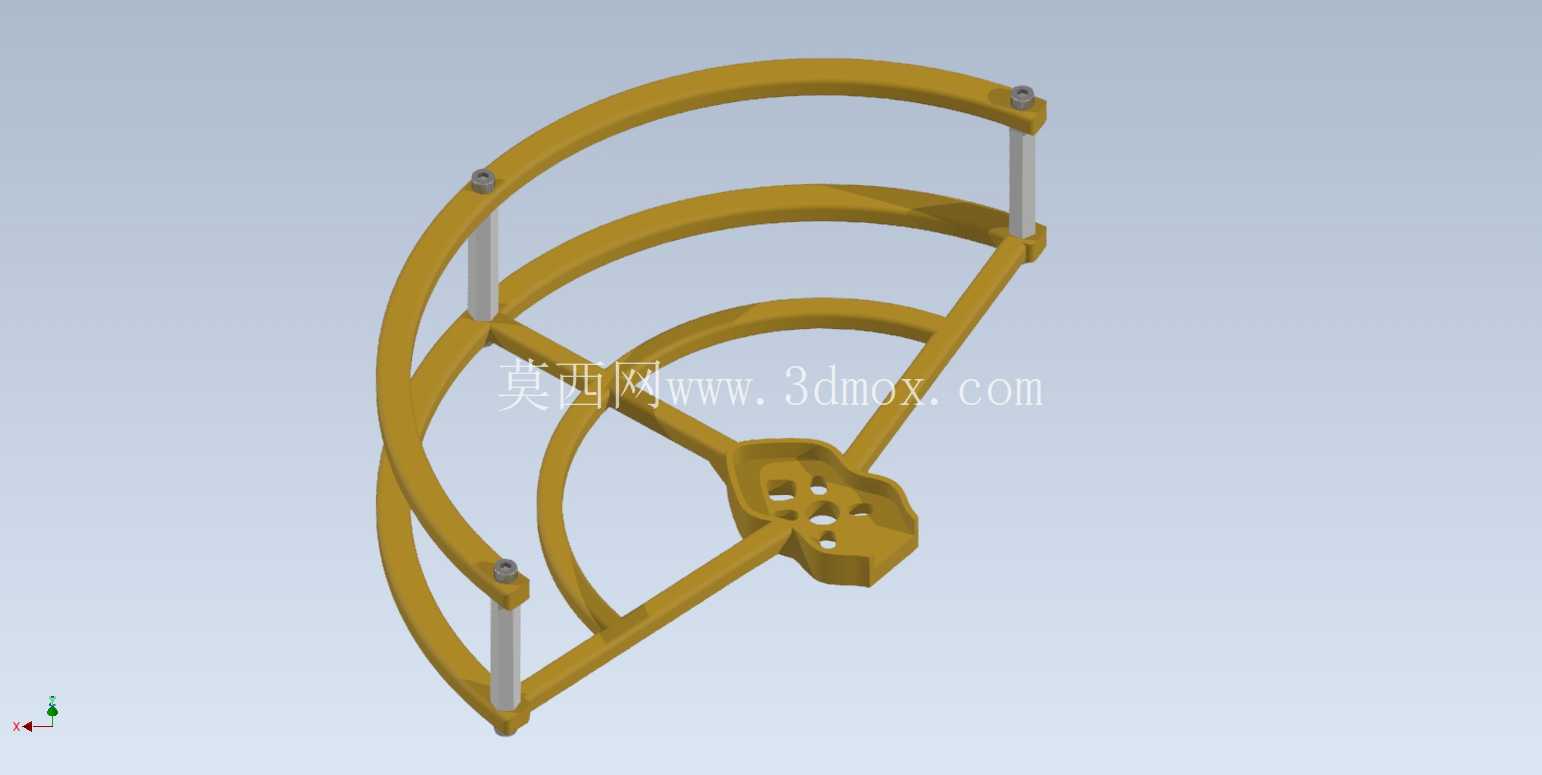

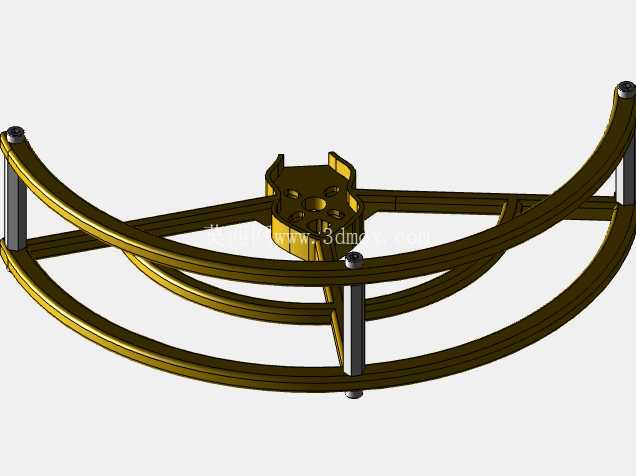

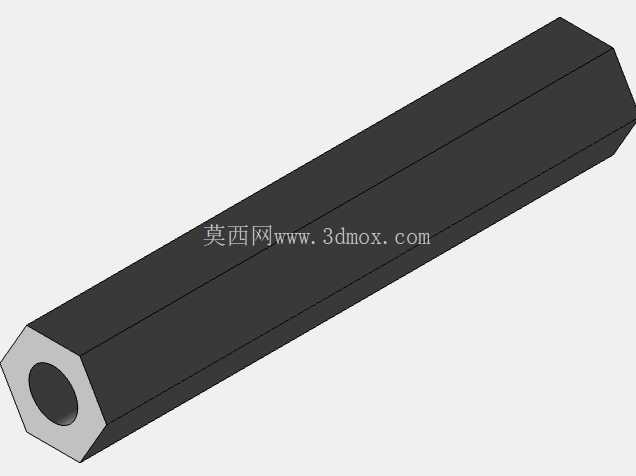

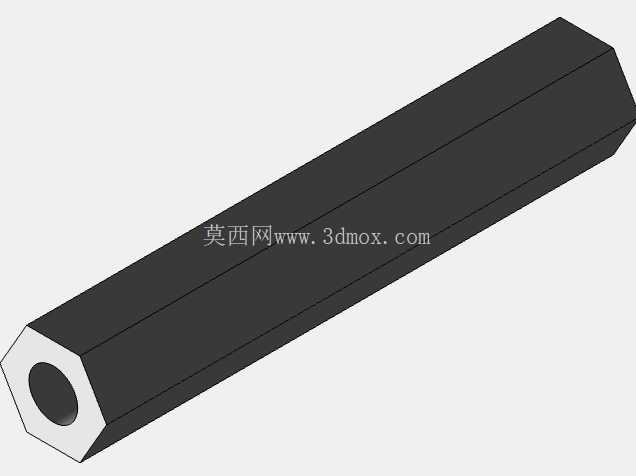

从结构设计逻辑来看，这款护罩没有采用常规轻量化单圈护架的方案，而是选用双层环形加强结构，两层环形骨架通过径向支撑筋连接，靠近机臂安装端的位置设置一体化成型的安装基座，基座上预留对应标准M3/M4紧固件的安装孔位，配合35毫米高度的立柱支撑件，将外层防护环架撑在桨叶转动平面的外侧，确保护罩与桨叶叶尖之间留有足够的安全间隙，避免飞行过程中护罩形变剐蹭桨叶。垂直方向的刚性由垫片锁紧结构提供，安装时紧固件穿过支撑立柱与机臂安装位锁紧后，垫片能够分散锁紧应力，避免长期飞行振动导致紧固件松脱，同时在发生侧向碰撞时，支撑立柱能够将冲击力传导至机臂主体结构，避免护罩局部受力变形侵入桨叶转动范围。

考虑到长航程无人机对气动阻力的敏感特性，护罩的环形骨架与支撑筋都做了截面优化，采用窄截面流线型设计，尽可能降低护罩带来的额外气动阻力，减少不必要的动力损耗，保障无人机的续航表现。结构的抗冲击性能做了针对性的材料适配优化，设计阶段就预留了高韧性材料的形变余量，当发生中等力度碰撞时，护罩结构可以通过微形变吸收冲击能量，不会直接出现脆性断裂，同时“溃缩区”的结构设计能够在大冲击力碰撞时，优先通过外层环架的形变吸收能量，避免冲击力直接传导至电机与机臂结构，保护核心动力部件不受损。

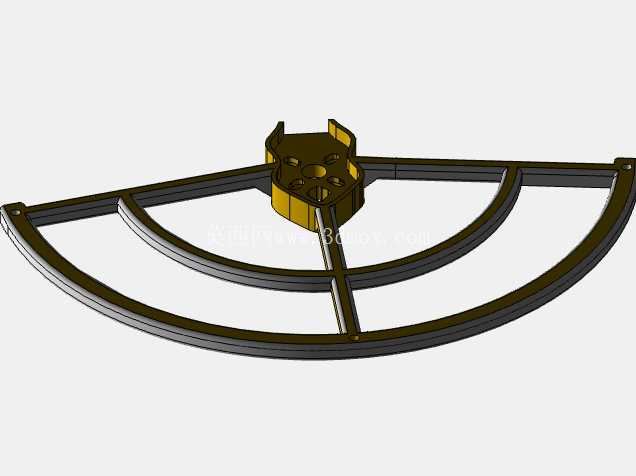

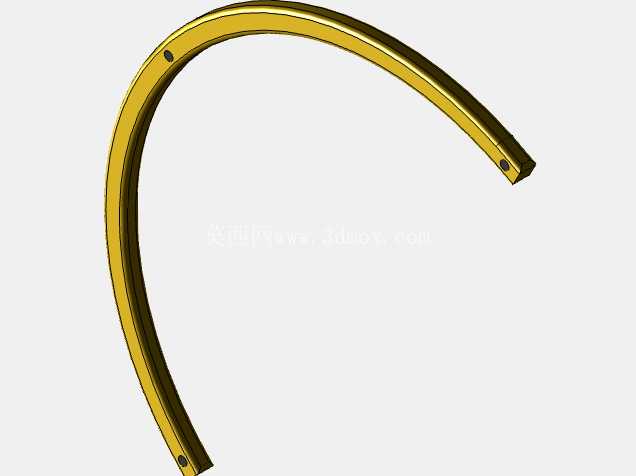

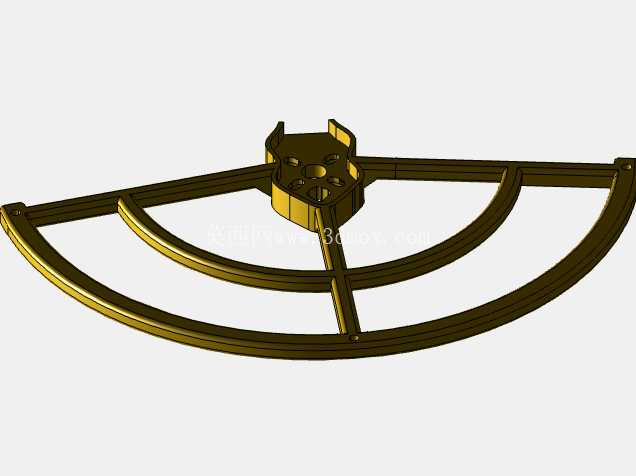

安装适配性方面，这款护罩的安装孔位完全匹配七英寸螺旋桨对应的远程、工业级无人机机架的标准安装位，35毫米的支撑立柱高度刚好覆盖七英寸桨叶的转动高度范围，安装时不需要额外对机架进行打孔改装，直接使用标准M3/M4螺丝配合锁紧垫片即可完成装配，后期维护更换时，只需要拆卸对应位置的紧固件就能单独更换受损的护罩部件，不需要拆解整机动力系统，能够大幅降低外场作业的维护难度。针对3D打印快速制作的需求，整个结构的壁厚、支撑角度都做了打印适配优化，选用PETG、碳纤维增强尼龙或者聚碳酸酯这类高韧性3D打印材料即可制作出满足使用强度的成品，不需要额外做复杂的后处理。整套防护结构包含底座防护罩、顶部防护罩以及配套的支座装配件，各部件之间的配合公差控制在合理范围，装配后不会出现松动旷量，飞行过程中不会产生额外的振动异响。

实际作业场景中，这款护罩能够让无人机在距离障碍物更近的位置完成作业，比如室内厂房管线巡检时，不用担心桨叶剐蹭墙面或者管线，在林区、巷道这类GPS信号差、障碍物密集的场景下飞行时，即使出现操作失误或者定位偏差导致的侧向碰撞，护罩也能避免桨叶直接接触障碍物，给飞手留出足够的修正操作空间，大幅降低高风险场景下的炸机概率。相较于普通的轻量化全包围护罩，这款重型护罩更偏向工业作业场景的可靠性需求，没有为了极致压缩重量牺牲结构强度，在合理控制附加重量的前提下，最大化提升了防护性能，适合对飞行安全性要求较高的商用作业场景使用。
