FPV穿越机TBS不朽T天线安装固定支架

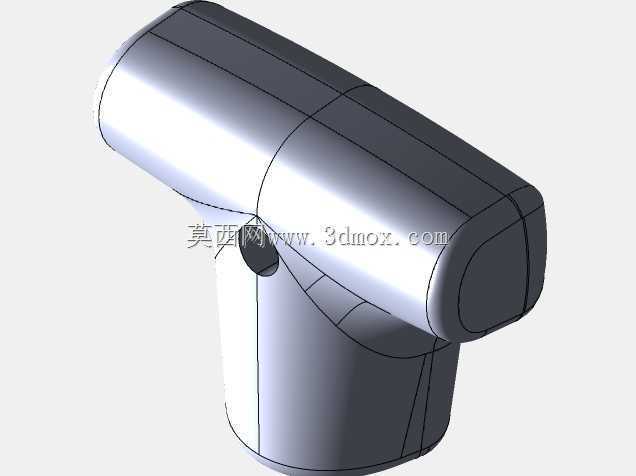

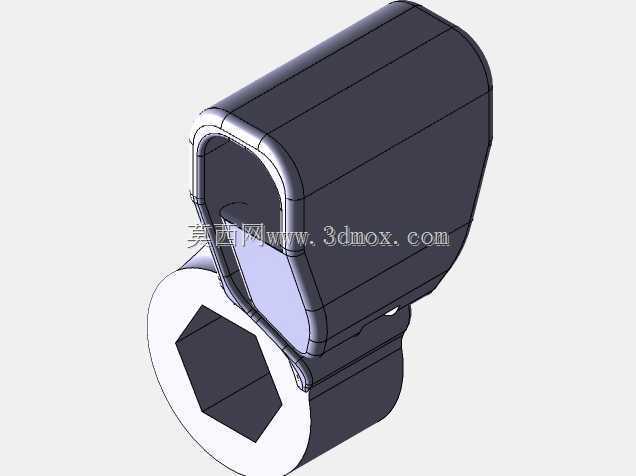

　　在FPV穿越机的装机调试环节，天线固定的可靠性直接决定图传信号的稳定性，不少飞手都遇到过飞行中天线移位、磕碰碳板或者被螺旋桨扫到的问题，这款TBS不朽T天线的专用安装支架，就是针对这类实际装机痛点做的结构优化。从实际装机场景来看，穿越机的机架布局空间非常紧凑，尤其是五寸花飞机型，图传天线的安装位置既要避开电调、电机的电磁干扰区域，还要保证天线极化方向垂直于机身平面，同时不能超出机架的防撞边界，避免炸机时天线直接受力断裂。这款支架的下部做了内六角孔位的抱紧结构，安装时可以直接套在机架的碳管或者立柱上，通过抱紧力实现固定，不需要额外打胶或者扎带辅助，安装后可以根据实际飞行需求旋转调整天线的朝向，调整到位后依靠抱紧摩擦力锁止位置，

　　不会在飞行的剧烈震动中出现角度偏移。上部的腔体结构完全匹配TBS不朽T天线的根部外形，做了全包式的限位设计，天线插入后不会出现径向晃动，腔体边缘做了圆角过渡，不会割伤天线的馈线外皮，同时腔体的壁厚做了针对性优化，在保证结构强度的前提下尽可能减轻重量，不会给穿越机增加不必要的起飞重量。从设计思路上看，这款支架没有采用通用天线夹的可调式结构，而是做了特定天线型号的适配，就是为了减少多余的调节结构带来的重量和松动隐患，毕竟穿越机飞行时的震动频率很高，通用夹的调节螺丝很容易在高频震动下松脱，导致天线下垂，直接影响图传信号的覆盖范围。安装边界方面，下部抱紧结构适配的是穿越机常用的标准直径碳管，安装后支架整体向外的伸出长度控制在合理范围，

　　不会超出螺旋桨的旋转平面，也不会和机架上的图传、飞控安装位产生干涉，上部腔体的开口尺寸和天线根部的过盈量经过反复调试，既可以保证天线插入后不会松脱，也不会因为过盈量太大导致安装时需要用大力挤压，损坏天线内部的射频接头。实际使用中，这类专用支架相比扎带固定的方式，天线位置的一致性更好，每次装机或者更换天线后都能保证天线的极化方向正确，不会出现因为扎带松紧度不同导致的天线角度偏差，对于追求图传信号稳定的长距离飞行花飞机型来说，这种固定方式的可靠性要远高于通用固定方案。结构上还在支架和碳管接触的位置做了微凸的防滑筋，即使在碳管表面有轻微污渍或者脱模剂残留的情况下，也能提供足够的摩擦力，避免支架在碳管上转动。

　　另外支架的外形做了流线型的收边处理，飞行时不会产生多余的风阻，对于追求飞行速度的机型来说，这类细节的风阻优化也能在一定程度上减少不必要的动力损耗。从建模的角度来看，这个支架的结构虽然不复杂，但是所有的尺寸边界都是围绕实际装机的干涉情况做的适配，比如腔体的深度刚好覆盖天线根部的应力集中区域，炸机时冲击力会通过支架传递到碳管上，不会直接作用在天线的馈线焊接点上，能有效减少天线根部馈线断裂的问题，这也是很多飞手在实际炸机后总结出来的优化点，把应力集中的位置通过支架的包覆结构做分散，提升天线的抗炸机性能。
