伊顿穆勒ZAV系列延长轴配件结构

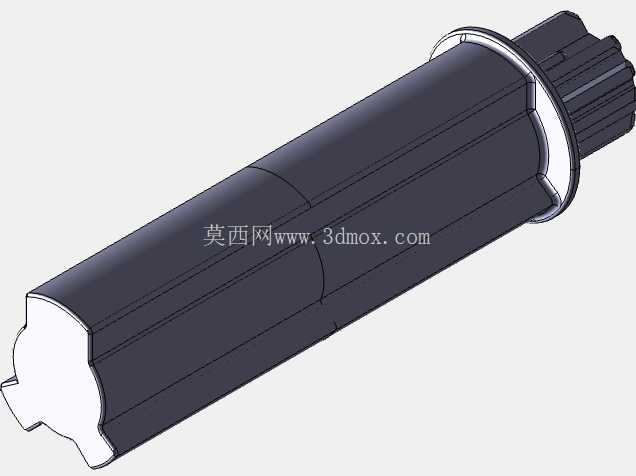

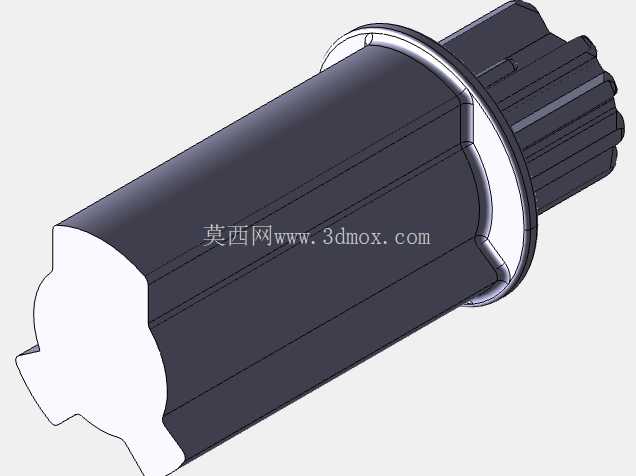

　　从结构设计来看，该零件整体采用长轴类布局，主体为等直径的圆柱段，两端分别设计了适配的连接结构：一端为异形非圆传动头，和原有操作机构的输出端完全契合，避免传动过程中出现打滑、空程的问题，非圆截面的轮廓做了圆角过渡处理，既可以保证装配时的导向便利性，也能减少应力集中，在频繁操作的工况下降低连接部位的疲劳损耗风险；另一端为带外齿型的连接端，用来和外部操作手柄的对接结构啮合，齿形的尺寸公差经过严格控制，保证啮合间隙处于合理范围，既不会因为间隙过大导致操作虚位明显，也不会因为间隙过小出现装配卡滞、拆装困难的问题。这款轴类配件主要适配低压电气控制回路里的操作机构延伸需求，在工业现场的配电柜、控制柜安装场景中，经常会遇到操作机构安装位置与柜体面板距离过远、原有操作轴长度不足的问题，这类延长轴就是为了解决这类安装适配问题设计的，能够在不改动原有柜体开孔、不更换原有操作机构的前提下，完成操作力矩的稳定传递，让柜外操作手柄可以可靠触发内部的开关分合动作。

　　轴身部分做了分段式的结构设计，不同直径段之间的台阶处设置了定位轴肩，安装时可以直接抵靠在柜体的支撑衬套端面，不需要额外加装定位挡圈就可以确定轴向安装位置，大幅减少现场装配的零件数量，降低安装出错的概率。轴身表面的粗糙度要求控制在合理区间，和衬套配合的部位做了光滑处理，减少操作转动过程中的摩擦阻力，让操作手感更顺畅，同时也能降低长期转动带来的磨损，延长配件的使用寿命。

　　从安装边界来看，该零件的整体轴向长度经过匹配计算，适配常规厚度的低压柜体安装场景，最大外径控制在衬套适配的尺寸范围内，不需要对原有柜体的安装开孔进行二次扩孔或者修整，直接穿入原有衬套就可以完成装配，两端的连接结构都做了防呆设计，装配时不需要刻意调整角度，对准导向位推入就可以完成对接，即使是现场经验不足的安装人员也能快速完成更换或者加装作业。在实际工况中，这类延长轴需要传递操作手柄的操作力矩，因此结构设计时充分考虑了抗扭强度，主体轴径的尺寸经过扭矩校核，在额定操作力矩下不会出现扭转变形，即使出现短时的过载操作，也不会发生轴体断裂、连接头崩裂的问题，能够满足工业现场复杂操作工况下的可靠性要求。

　　两端连接部位的尺寸和原有配件完全互换，可以直接替换同型号的原装延长轴，不需要对周边配套零件做任何改动，在设备维护、旧柜改造场景中可以直接选用，大幅降低改造成本和维护周期。轴体上的环形凹槽结构用来配套密封胶圈，在防护等级要求较高的柜体应用场景中，可以加装密封圈实现轴穿柜部位的IP防护，避免粉尘、水汽从轴与衬套的间隙进入柜内，影响内部电气元件的绝缘性能，适配更多不同防护要求的安装场景。
