带侧装卡槽的铰接式机加工支撑座

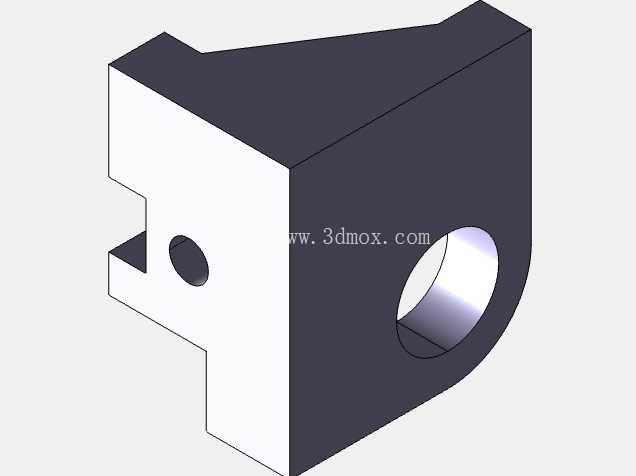

　　这款支撑铰接件在常规工装夹具、非标自动化线体的工位定位环节应用十分广泛，很多做线体改造的工程师在处理工位摆动、铰接限位的结构时，都会优先选用这类带侧装卡槽的一体式支撑结构，相比分体式的铰接座加定位块的组合，它能减少至少两个装配公差累积环节，在频繁往复摆动的工况下不会出现连接螺栓受剪松动的问题。从结构细节来看，主体采用块式一体化设计，侧面开出的通槽是专门适配线体铝型材或者机床床身的安装导轨的，安装时不需要额外做转接板，直接将卡槽卡入对应规格的导轨凸台，拧紧侧面的紧定螺钉就能完成位置固定，调整工位位置时只需要松掉紧定螺钉就能沿着导轨滑动，比传统的螺栓穿孔安装方式调整效率提升60%以上，尤其适合多工位频繁换型的装配线使用。

　　主体上的大直径通孔是铰接销轴的安装位，孔位做了倒角导向处理，装配销轴时不需要反复对位就能顺利穿入，孔的内壁预留了油槽间隙，日常维护时可以从侧面的小注油孔注入润滑脂，避免销轴长期转动出现干磨卡滞，侧面的小螺纹孔是用来安装限位顶丝的，当铰接件摆动到设定角度时，顶丝可以顶住销轴端面锁定转动角度，不需要额外加装外置限位块，进一步压缩了安装占用空间。设计之初就考虑了安装边界的适配性，整体块体的厚度控制在适配40系列铝型材的安装尺寸范围内，卡槽的宽度公差按照H7级精度控制，和标准导轨配合时间隙控制在0.02mm以内，既不会出现卡滞滑不动的情况，也不会因为间隙过大导致铰接位置晃动，影响末端执行件的定位精度。

　　大铰接孔的中心到卡槽安装面的距离经过反复校核，保证配套的摆臂转动时不会和安装导轨产生运动干涉，摆臂的最大摆动角度可以达到47度，覆盖大部分工装夹具的开合、避让行程需求。零件的加工工艺性也做了充分优化，所有外露棱边都做了C1倒角处理，没有锐角毛刺，装配时不会划伤操作人员，块体的背面做了0.5mm的凹面设计，安装时和安装基面的贴合度更高，不会因为毛坯面的平面度误差导致安装倾斜。在实际使用场景中，这类零件常用来做检测工位的传感器摆臂安装座、工装夹具的压头铰接座、线体挡停机构的摆动支撑，相比焊接式的铰接支座，它的互换性更强，一旦出现磨损只需要直接更换备件，不需要现场配焊加工，能大幅缩短设备故障停机时间。

　　做三维建模的时候，特意把卡槽的位置、铰接孔的相对位置做了参数化关联，如果需要适配不同规格的导轨或者不同直径的铰接销轴，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图，能给后续的变型设计节省大量时间。模型的所有安装孔位、配合面都做了公差标注参考，结构工程师拿到模型后可以直接导入装配体做干涉检查，不需要再二次核对安装尺寸，也可以直接导出工程图用于生产加工。
