基于曲面线框构建的三叶螺旋桨结构设计

　　在流体动力推进类设备的结构开发环节，螺旋桨作为核心动力转换部件，其曲面精度、结构刚度直接决定整套动力系统的推进效率与运行稳定性，这类部件广泛适配于小型水面作业艇、低空多旋翼飞行器、工业流体搅拌装置等不同场景的动力输出需求，不同应用场景下的桨叶曲面弧度、轮毂连接尺寸、叶尖轮廓走向都需要匹配对应工况的流体力学特性做针对性调整。本次设计的三叶式螺旋桨结构，核心采用线框搭架配合曲面铺面的建模逻辑完成整体构型，区别于实体拉伸类规整零件的建模思路，螺旋桨的桨叶属于连续变曲率曲面结构，建模初期需要先确定桨叶根部与轮毂的衔接基准面，再沿桨叶展向逐段定义不同截面的翼型轮廓、安装攻角以及弦长参数，每一段截面的控制点都需要对应流体计算得出的压力分布数据做微调，避免曲面出现局部曲率突变引发的运行应力集中问题。

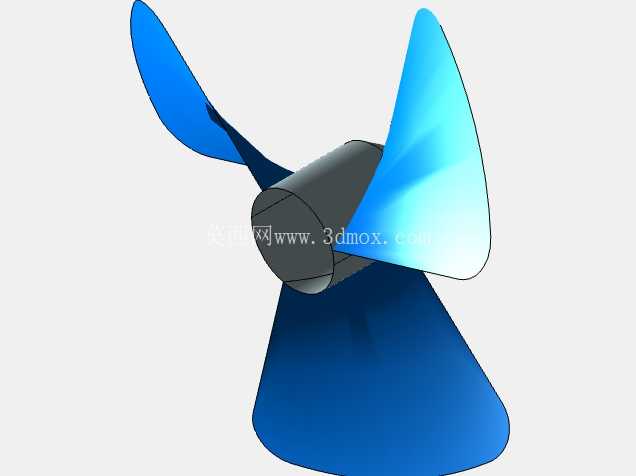

　　从结构功能层面来看，这套螺旋桨的中心轮毂为等直径圆柱结构，预留的轴向安装孔可直接匹配对应规格的动力输出轴，轮毂与三片桨叶的衔接位置做了平滑过渡圆角处理，该区域是螺旋桨运行过程中扭矩传递的核心受力区，过渡曲面的曲率半径需要兼顾结构强度与流体阻力两方面要求，圆角过小会导致根部应力集中，在长时间交变载荷作用下容易出现桨叶根部疲劳断裂的问题，圆角过大则会增大轮毂区域的流体扰流，降低整体推进效率。桨叶部分从根部到叶尖采用逐渐减薄的厚度设计，叶尖位置做了小幅度的后掠轮廓处理，这种设计能够有效降低桨叶高速旋转时的叶尖涡流损耗，同时减少运行过程中的气动或水动噪声。在安装边界的尺寸定义上，轮毂的轴向长度需要匹配动力输出轴的插入深度要求，保证轴孔配合面有足够的接触面积传递扭矩，避免运行过程中出现打滑或轴孔磨损；桨叶的旋转直径则需要严格匹配对应设备的安装舱室边界，比如用于小型水面艇的外挂推进场景时，旋转直径不能超出艇尾挂架的防护范围，防止桨叶旋转过程中触碰异物造成结构损坏；用于低空飞行器动力场景时，桨叶旋转平面需要与机身架体预留足够的安全间隙，避免高速旋转时桨叶形变剐蹭机身结构。

　　建模过程中，线框阶段的空间曲线搭建是保证曲面质量的核心，每一条控制曲线的节点都需要做连续性检查，确保后续铺面生成的桨叶曲面达到G2连续要求，避免曲面出现棱线、褶皱等缺陷，这类曲面缺陷不仅会影响后续的数控加工精度，还会在实际运行过程中打乱流体流向，降低推进效率。完成整体曲面构建后，还需要对桨叶与轮毂的衔接位置做实体加厚与布尔合并处理，保证整个零件为连续的实体结构，加厚过程中需要沿曲面法向均匀偏移，针对桨叶根部厚度较大的区域可适当调整偏移量，匹配结构强度计算的壁厚要求，避免出现局部壁厚突变导致的铸造或注塑成型缺陷。

　　从实际应用的适配性来看，这类三叶结构的螺旋桨相比两叶结构拥有更均匀的扭矩输出特性，运行过程中的振动幅度更小，适合对运行平稳性有一定要求的动力场景，比如小型作业艇的舷外推进、园区巡检无人机的动力系统、工业水处理池的搅拌推进等场景都可以通过调整桨叶曲面参数、缩放整体尺寸来适配不同的动力需求。在结构校验层面，建模完成后可直接将实体模型导入有限元分析模块，模拟额定转速下的桨叶应力分布、形变位移量，针对应力集中的区域可通过调整局部曲面曲率、增加壁厚的方式做结构优化，确保零件在额定工况下的形变量控制在允许范围内，不会因为高速旋转的离心力导致桨叶形变过大，影响推进效率甚至引发结构失效。
