单缸航模活塞式发动机结构设计

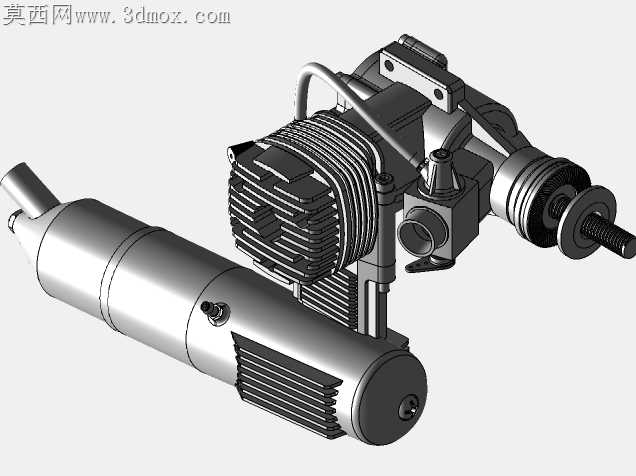

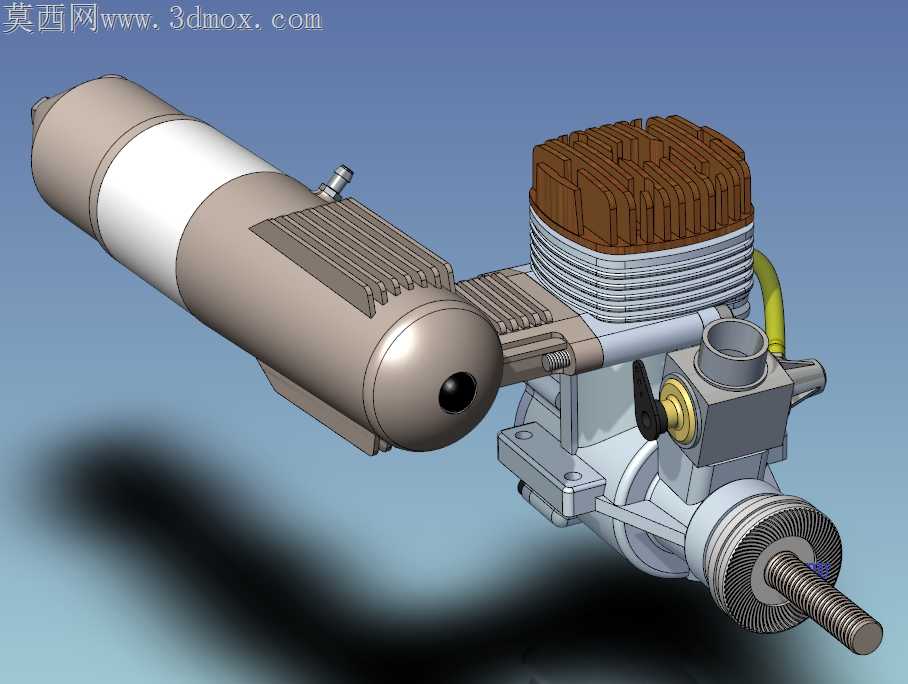

小排量航模发动机的加工适配一直是手板打样阶段的核心痛点，尤其是缸体散热鳍片、消音器筒体这类薄壁特征，稍不注意就会在铣削时出现振纹，甚至因为夹持力过大导致零件变形报废。这套模型在结构设计阶段就提前把加工端的约束嵌进了每一处细节里，没有为了视觉效果刻意做无法落地的锐角或者超薄壁结构。缸头部分的散热鳍片每一片的厚度都控制在1.2mm以上，鳍片之间的间距留足了3mm的走刀空间，不管是用立铣刀走等高还是用T型刀清根，都不会出现刀具干涉的问题，鳍片根部特意做了R0.3的圆角过渡，既避免了铣削时应力集中导致的崩边，也能在实际工作时减少散热片因为高频振动产生的疲劳裂纹。和缸体连接的消音器部分，没有做成一体化的封闭筒体，而是拆成了筒体、端盖、安装座三个独立零件，筒体采用薄壁回转体结构，完全可以用车床一次装夹车削成型，不需要额外的四轴联动加工，端盖上的排气小孔位置特意避开了筒体的焊缝位置，后续如果做焊接组装也不会因为孔位离焊缝太近出现焊穿的问题。化油器与缸体的连接座做了0.2mm的安装凸台，加工时只需要精铣凸台平面就能保证密封面的平面度，不需要对整个缸体侧面做全平面精磨，能省下不少精加工的工时。曲轴输出端的螺纹特意留了0.1mm的退刀槽，车削螺纹时不会出现烂尾的情况，和前轴承配合的轴颈公差带按h6设计，和轴承内圈的过盈量控制在合理范围，压装时不会出现轴颈刮伤轴承内圈的问题。消音器和缸体的连接固定座，安装孔位做了沉头设计，螺丝锁紧后不会突出安装面，既避免了螺丝突出干涉周边零件，也减少了飞行过程中的空气阻力。油箱连接的油管接头做了15度的倾斜角度，安装油管时不需要过度弯折油管，能减少油管老化开裂的风险，接头处的环形凹槽深度控制在0.5mm，用卡箍固定油管时既能卡紧不脱落，也不会因为凹槽太深割伤油管内壁。整个模型的所有零件分型面都避开了外观可见的圆弧曲面，后续如果做阳极氧化或者喷漆处理，不会在显眼位置留下合模线或者装夹痕迹，所有棱角处都做了极小的倒角去毛刺处理，装配时不会划伤操作人员的手，也不会因为锐边导致涂层脱落。哪怕是内部的活塞销卡簧槽，位置也特意避开了活塞的受力最大区域，加工卡簧槽时不会削弱活塞的结构强度，往复运动时也不会因为应力集中出现活塞开裂的问题。
