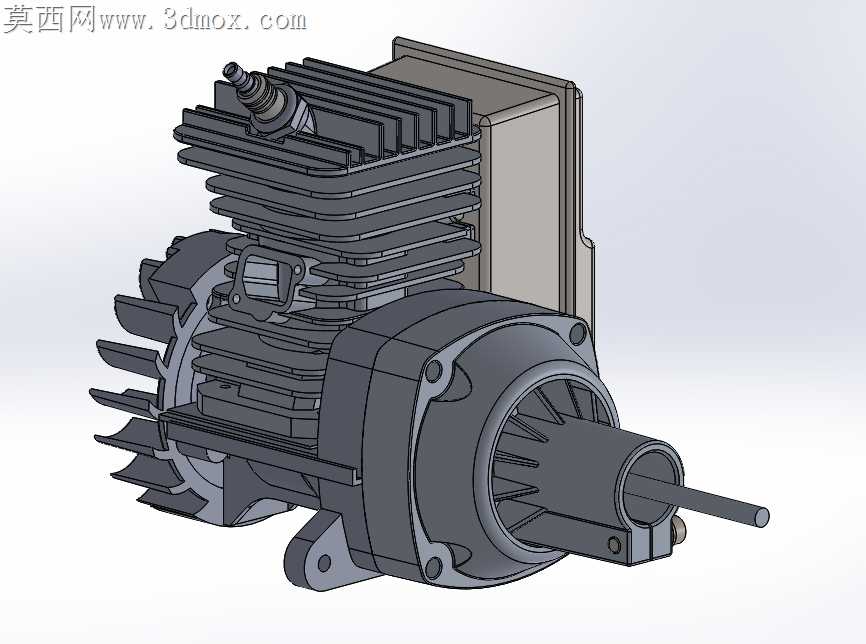

40cc排量风冷二冲程动力装置结构设计

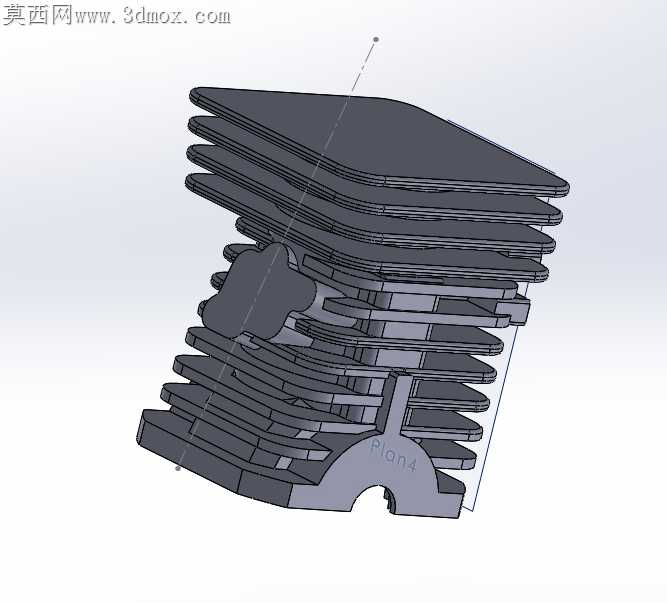

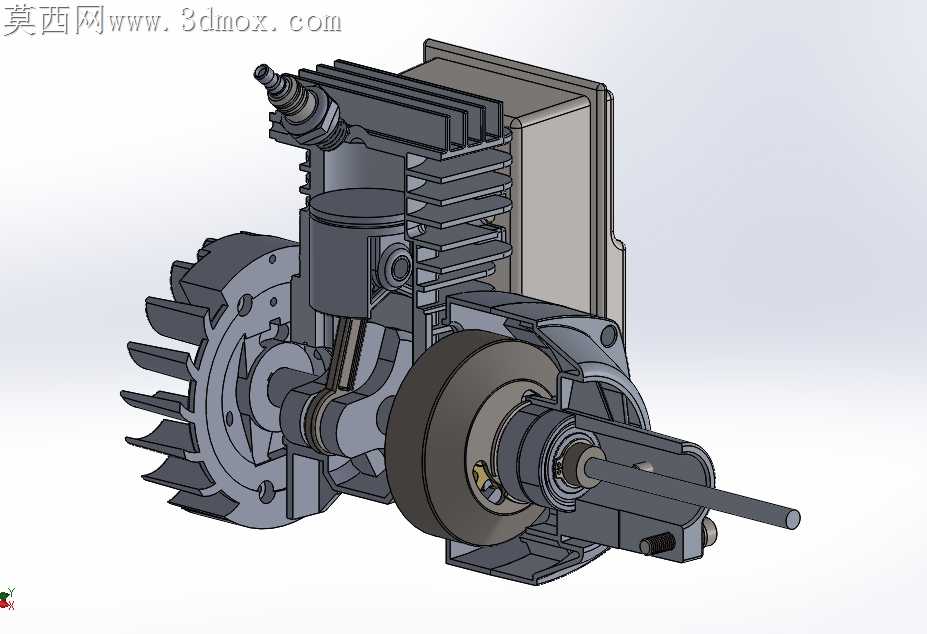

小排量通用动力的加工适配一直是量产环节最容易踩坑的领域，尤其是40cc级别的二冲程机型，散热鳍片的薄壁压铸成型、曲轴箱合箱面的平面度公差、活塞销孔的同轴度偏差，任何一个环节的参数偏差都会直接拉高整机报废率。这套结构在散热鳍片的根部做了0.8mm的圆角过渡，完全规避了压铸时铝液填充不足导致的缺肉、冷隔缺陷，鳍片间距控制在4.2mm，既给压铸模具的抽芯结构留足了脱模斜度，也不会因为间距过小导致使用中积草卡屑堵死散热通道。曲轴输出端的磁钢固定位做了1:50的锥面配合，相比平键连接的结构，锥面自紧的特性不需要过高的锁紧扭矩就能传递足够的转动扭矩，加工时只需要保证锥面接触面积不低于85%，就能避免高速运转时磁钢飞脱的风险，也省掉了平键槽铣削工序带来的应力集中问题。气缸体与曲轴箱的连接止口做了0.15mm的过盈配合设计，合箱时不需要额外涂密封胶就能保证曲轴箱的负压密封性，刚好适配二冲程发动机曲轴箱扫气的工况需求，止口边缘的退刀槽宽度控制在2mm，既给机加工的车刀留足了退刀空间，也不会因为槽宽过大导致合箱时密封垫片压合不实出现漏气。活塞环槽的宽度公差严格控制在0.02mm以内，配合厚度1.2mm的活塞环，能在高温工况下抵消铝合金活塞的热膨胀量，避免环卡滞导致的拉缸故障，活塞销孔两端的卡簧槽深度做了0.3mm的加深处理，哪怕卡簧出现轻微的弹力衰减，也不会从槽内脱出刮伤气缸壁。火花塞安装孔的周围做了加厚的凸台结构，压铸时这个位置的铝液冷却速度更快，不会出现缩松缺陷，攻丝后螺纹的有效啮合长度能达到8mm，完全能承受燃烧室内的爆发压力，不会出现火花塞座孔漏气、螺纹滑牙的问题。进气口的法兰面做了铣平处理，平面度公差控制在0.03mm以内，安装化油器或者 reed阀的时候，只需要一层薄密封纸垫就能保证进气负压，不会因为漏气导致混合气浓度失调，动力输出不稳。飞轮侧的散热叶片做了不等距排布，能打散高速转动时的气流共振，降低整机运转的噪音，叶片边缘做了倒钝处理，避免装配时割伤操作人员，也不会因为应力集中出现叶片断裂飞出的安全隐患。
