L型铸造工装夹具有限元分析结构

项目分类:铸造模 发布时间:2026-05-29 ID:1165503
  • L型铸造工装夹具有限元分析结构
  • L型铸造工装夹具有限元分析结构

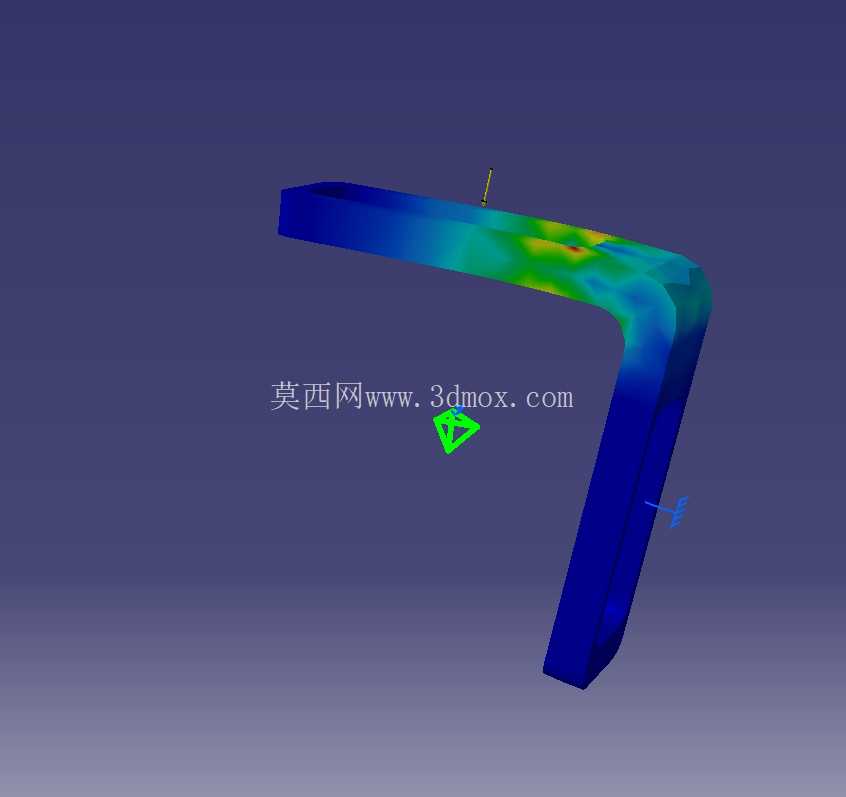

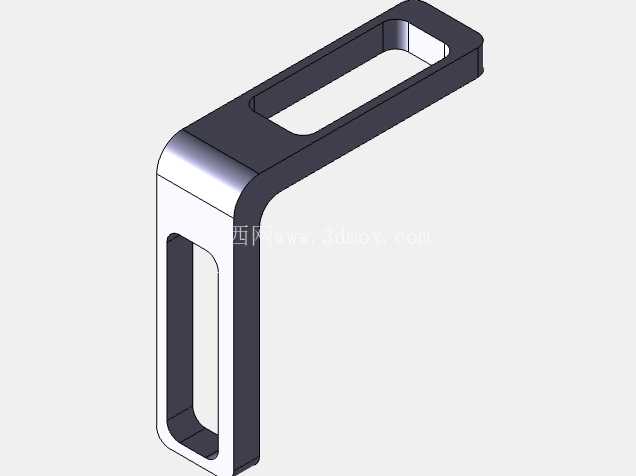

  在铸造生产线的工装配套体系里,这类L型结构夹具主要承担铸件转运、工位定位以及机加工序辅助装夹的核心作用,区别于通用平口钳类装夹工具,其弯折型的结构形态是为了适配铸造车间里狭窄工位的避让需求——很多铸造流水线的侧边操作空间预留不足,直柄夹具在伸入模具型腔或者铸件夹持位时,容易和周边的浇注冷却管路、模具导向柱发生干涉,弯折结构可以让操作端从侧方斜向伸入作业位,不需要预留整段直柄的操作行程,能在现有老旧铸造线的工位布局下直接适配,不需要额外改动线体的硬件排布。从有限元分析的云图分布能看到,应力集中区域主要出现在弯折转角的内侧位置,这也是这类L型工装最容易出现疲劳失效的部位,实际设计过程中,这个位置的圆角过渡参数不能随意设定,圆角过小会导致应力集中系数陡增,在反复夹持带高温余温的铸件时,热应力叠加装夹夹紧力,很容易在转角处萌生裂纹;圆角过大则会挤占夹持端的有效作业空间,导致夹具和铸件的定位面贴合面积不足,装夹时出现偏斜。

  夹持端的平直段长度需要匹配常见铸件的夹持位尺寸,铸造车间处理的多是带浇道残留、飞边的毛坯件,夹持面不能做的过于窄小,否则压在飞边上会导致装夹不稳,转运过程中出现铸件脱落的安全隐患;操作端的平直段则需要兼顾操作力矩和结构自重,过长的操作端虽然能让操作人员施加更小的力就能达到足够夹紧力,但会让整个夹具的重心外移,长时间手持操作容易增加作业疲劳,过短则会导致夹紧力不足,铸件在转运或者机加固定时出现窜动。

  这类夹具的安装边界没有统一的硬性固定要求,多数场景下是配合车间内的通用工位架、机加工作台的T型槽做临时固定,所以夹持端的底面做了平直度公差控制,不管是放在工作台面上还是卡在T型槽的定位块上,都能保证基准面的贴合度,不会出现翘曲导致的装夹偏差。有限元分析过程中,载荷的施加完全模拟现场实际工况:除了夹持端需要承受的铸件自重载荷,还要考虑铸件脱模后带有的余温带来的热膨胀应力,以及操作时人工施加的夹紧力偏载——很多现场操作人员不会完全垂直于夹持面施力,会带有一定角度的侧向分力,分析时特意加入了不同角度的侧向载荷工况,验证结构在非理想受力状态下的变形量,确保最大变形量控制在工装允许的公差范围内,不会因为结构变形导致铸件装夹定位偏差,影响后续机加工序的尺寸精度。

  结构的壁厚设计也做了多轮迭代,过厚的壁厚会让整个夹具重量过大,增加操作人员的劳动强度,尤其是铸造车间内需要频繁周转工装的场景下,单套夹具的重量需要控制在单人可轻松搬运的范围内;过薄则会导致结构刚性不足,夹持大重量铸件时出现明显的弯折变形,甚至直接发生塑性失效。从云图的应力分布梯度来看,蓝色低应力区域占据了结构的大部分面积,说明在满足强度要求的前提下,这些区域的材料还有一定的优化空间,后续可以通过局部挖槽、减重孔的方式进一步降低自重,而转角处的高应力区域则需要做局部加强,比如增加圆角过渡、做局部增厚处理,不需要整体增加壁厚就能提升结构的整体承载能力。这类夹具在实际使用中,还需要考虑和铸造现场的吊具、机械手末端的适配性,操作端的末端做了统一的尺寸设计,可以直接套在车间通用的助力臂夹具接头上,不需要额外制作转换接头,在大批量铸件转运的场景下,可以直接挂在助力机械臂上使用,降低人工操作的劳动强度,适配不同的作业场景需求。
