环形开口钣金防护壳体结构设计

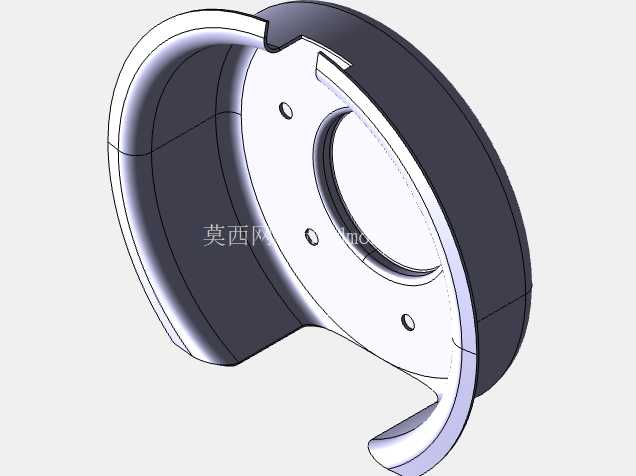

这款环形开口钣金构件，在铸造生产线的配套防护结构中应用十分广泛，日常多配套在旋转类铸造工装的外侧，承担碎屑格挡、操作安全防护、工位边界标识的多重作用。从实际产线的使用反馈来看，这类构件的设计核心首先要匹配内部旋转部件的运动包络，不能出现结构干涉，同时还要兼顾钣金加工的工艺可行性，避免出现无法折弯、冲压开裂的问题。

从结构设计逻辑来看，构件整体采用带单侧开口的环形回转形态，主体壁厚均匀，适配常规冷轧钢板的折弯、卷圆加工工艺，不需要额外定制特殊成型模具，能有效控制单件加工成本。环形主体上预留的三个均匀分布的安装孔，位置经过反复校核，刚好对应内部旋转基座的原有安装螺柱，不需要对原有铸造设备的基座做二次打孔改造，现场安装时只需要对准孔位拧紧紧固件即可，能大幅缩短产线改造的停机时长。开口位置的尺寸设计经过多轮现场验证，宽度刚好预留出铸件出料、工装夹具进出的操作空间，不会阻碍正常的上下料动作，同时开口边缘做了向内的翻边处理，既可以提升钣金构件的整体结构刚度，避免长期受车间振动影响出现结构变形，又能消除钣金切割后的锋利毛边，防止现场操作人员巡检、上下料时被割伤。

从安装边界来看，构件的整体外径匹配对应铸造工位的安装平台预留尺寸，安装后不会超出工位的安全划线范围，不会影响周边输送线、操作工位的正常通行；内径尺寸则完全包覆内部旋转部件的最大运动外轮廓，预留了足够的安全间隙，即使旋转部件在高速运转时出现小幅跳动，也不会和防护壳体发生摩擦碰撞。构件的轴向高度经过测算，刚好覆盖旋转部件的危险作业区域，既不会因为高度不足导致防护失效，也不会因为高度过高遮挡操作人员的观察视线，方便作业人员随时观察内部铸件的成型、运转状态。

在功能特性层面，这款钣金壳体除了基础的安全防护作用，还能有效阻挡铸造过程中飞溅的高温金属碎屑、脱模剂喷雾，避免这些杂物飞溅到周边的电气线路、操作按钮上，降低周边电气元件的故障概率。壳体表面没有多余的凸起结构，日常清理时只需要用车间压缩空气吹扫即可，附着在表面的碎屑、粉尘很容易清理，不会出现卫生死角。另外，构件的拆分结构设计也考虑了后期维护的需求，不需要完全拆解整个防护结构，就能完成内部旋转部件的检修、易损件更换工作，能减少日常维护的工作量。

设计过程中，针对钣金卷圆后的回弹问题，提前做了工艺补偿，卷圆工序的模具参数根据板材的回弹系数做了对应调整，保证成型后的环形圆度符合安装要求，不会出现安装孔位错位、和内部部件间隙不均匀的问题。开口位置的折弯角度也做了反复验证，翻边后的结构强度能满足车间日常的磕碰需求，即使被转运的铸件、工具轻微碰撞，也不会出现明显的变形，不需要频繁更换防护构件。整体结构没有复杂的曲面造型，所有的折弯、开孔特征都适配常规的钣金加工设备，不需要投入额外的工装夹具，小批量加工也能控制好成本和交付周期，适配中小铸造车间的工位改造、设备升级需求。
