光伏板面滚刷式太阳能清洁设备结构

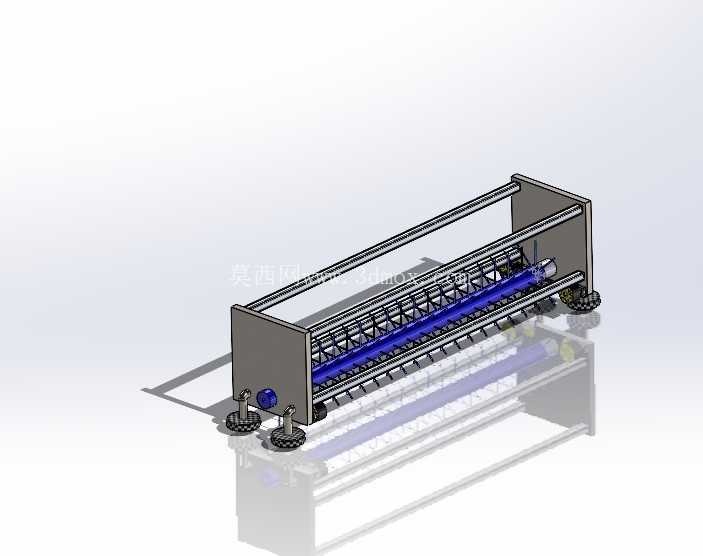

　　这款滚刷式清洁设备主要面向分布式光伏电站、大面积太阳能集热阵列的日常表面清洁场景，针对户外布置的光伏板、太阳能集热板长期积灰、落尘、附着鸟粪与浮尘导致发电效率折损的痛点设计，替代传统人工持杆擦拭、高压水冲洗的作业模式，适配平整排布的硬质太阳能接收表面作业需求。设备整体采用卧式长框架结构，主体承载框架为矩形截面金属型材拼接而成，框架长度方向完全覆盖单块标准光伏板的短边宽度，作业时沿光伏板长边方向行进，单次走刀即可完成整幅板面的清洁覆盖，无需横向反复移位。

　　框架底部四角配置可调高度的支撑脚轮，脚轮采用软质聚氨酯轮面，避免行走过程中刮花光伏板表面的钢化玻璃层，支撑螺杆可根据不同板面的安装倾角、边框凸起高度调整离地间隙，保证滚刷组件与板面的接触压力处于合理区间，既不会因压力过大造成玻璃表面磨损，也不会因间隙过大导致清洁力不足。核心清洁组件为横贯框架内部的螺旋排布尼龙滚刷，滚刷轴线与设备行进方向垂直，刷丝采用耐磨耐候的尼龙材质，螺旋排布结构可在滚刷高速旋转时将刷下的浮尘、杂物向设备单侧推送，避免清扫下来的积尘重新落回已清洁的板面区域。滚刷的驱动单元布置在框架侧端的封闭安装腔内，动力通过同步带传递至滚刷转轴，传动结构做了防尘密封处理，适配户外多尘的作业环境。

　　设备行进依靠框架两端底部的驱动轮组，轮组表面做防滑纹路处理，可贴合光伏板边框或者板面提供足够的行进摩擦力，无需额外铺设轨道即可在平整的光伏阵列表面自主行走。框架上部设置有防护挡板，可阻挡滚刷旋转带起的尘粒向上飞溅，同时挡板预留了太阳能供电板的安装位，可直接搭载光伏板为设备内置储能模块供电，无需外接拖线，适配大面积无外接电源的户外光伏阵列作业需求。从安装边界来看，设备整体宽度控制在常规光伏板的安装间隙允许范围内，框架高度低于光伏阵列的行间预留检修空间，可在排布紧凑的光伏板阵列间灵活转向、跨板作业，不会与相邻板面、支架结构产生干涉。

　　设计过程中优先考虑了户外长期使用的耐候性，所有外露金属件都做了防锈防腐处理，非金属部件选用抗紫外线老化的材质，可适应-20℃到60℃的户外环境温度区间，结构上没有易积尘的复杂凹槽，日常维护仅需定期检查刷丝磨损情况、清理滚刷缠绕的杂物即可，无需复杂的拆解保养。不同于高压水清洁需要配套水源、水管的限制，该设备采用干式滚刷清洁模式，可在缺水地区、冬季低温易结冰的场景下正常作业，不会出现清洁后板面残留水痕结冰、或者污水渗入光伏板边框密封层的问题，对于西北荒漠、戈壁等缺水少雨地区的大型光伏电站，这类干式清洁结构的适配性远高于水清洁类设备。设备的重心整体偏下，底部支撑轮距做了加宽处理，在倾斜布置的光伏板面上作业时不会出现侧翻、滑落的情况，可适配最大35度安装倾角的光伏阵列，覆盖绝大多数固定式光伏支架的安装角度范围。滚刷的转速可根据板面积尘程度做对应调整，遇到顽固附着的污渍时可提高转速增强清洁力，日常浮尘清洁则采用低转速降低能耗与刷丝磨损，兼顾清洁效果与部件使用寿命。
