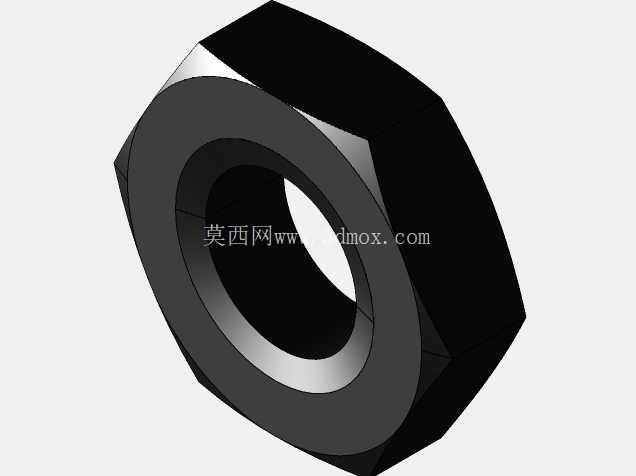

六角锁紧螺母结构三维设计

在各类机械装配场景中，螺纹连接的可靠性直接决定整套设备的运行稳定性，六角螺母作为最基础的螺纹锁紧零件，其结构设计的合理性会从根本上影响连接副的防松性能、承载能力与装配效率。本次设计的六角螺母，核心适配公制粗牙螺纹连接场景，可广泛覆盖从普通民用设备机架装配、工业生产线工装夹具锁紧，到重型工程机械部件固定的多场景使用需求，是机械结构中应用频次最高的通用连接件之一。

从实际使用逻辑出发，螺母的六角外形并非随意设定，六方结构的对边尺寸严格遵循通用紧固件标准公差范围，能够适配市面上绝大多数标准开口扳手、套筒扳手的咬合尺寸，装配时扳手与螺母六方面的接触面积足够大，不会因为应力集中导致棱角崩损，即便在需要反复拆装的检修场景下，也能保持足够的结构完整性，不会因为多次受力出现打滑问题。螺母的内螺纹采用标准牙型角设计，螺纹中径公差带控制在通用连接副适配区间，能够与同规格外螺纹实现顺畅旋合，不会出现卡滞、滑牙的问题，同时螺纹啮合长度经过核算，在满扣旋合状态下能够达到螺纹连接的额定承载要求，避免因为啮合长度不足导致螺纹剪切失效。

设计过程中，首先明确了螺母的核心功能边界：作为螺纹连接副的承压锁紧部件，需要在螺栓预紧力作用下，将被连接件牢牢压合，同时在设备运行产生的振动、冲击载荷下，不会出现自行松脱的情况。基于这个核心需求，螺母的支撑面做了平面度公差约束，装配时支撑面与被连接件表面能够充分贴合，不会因为支撑面翘曲导致预紧力分布不均，出现局部应力过大压伤被连接件表面，或者预紧力不足导致连接松动的问题。螺母的倒角设计也经过考量，两端的倒角角度控制在合理范围，既能够在旋合时起到导向作用，快速对准外螺纹起始牙，提升装配效率，也能去除端部的锐边毛刺，避免装配过程中划伤操作人员，同时去除螺纹端部的不完整牙型，避免首牙受力过大出现变形。

从安装边界来看，这款六角螺母的厚度尺寸经过优化，在满足额定承载强度的前提下，尽可能控制轴向占用空间，能够适配空间受限的装配场景，不会因为螺母厚度过大导致螺栓伸出长度不足，或者与周边相邻零部件产生干涉。六方的对角尺寸也严格控制在标准范围内，在装配空间狭窄、扳手转动角度受限的场景下，只需要30度的扳手转动角度即可完成一次扳动换位，相比四方螺母60度的换位角度，更适合狭小空间内的装配操作，这也是六角结构成为螺母主流外形的核心工程原因之一。

在结构强度层面，螺母的材质适配常规中碳钢加工工艺，建模时充分考虑了加工可行性，六方面与支撑面的垂直公差、螺纹与支撑面的同轴度公差都在常规机加工或者冷镦工艺的可实现范围内，不需要额外的特殊加工工序，能够有效控制量产加工成本。同时螺母的棱角处都做了微小的圆角过渡，避免热处理过程中出现应力集中导致开裂的问题，也能提升零件的表面处理质量，镀锌、发黑等表面处理工序中不会因为锐边导致镀层不均、防锈能力下降的问题。

在实际设备选型应用中，这款螺母可以搭配同精度等级的螺栓、平垫、弹垫组成完整的连接副，应用在没有特殊防松要求的常规静态连接场景，也可以配合双螺母锁紧、螺纹胶锁紧等方式，应用在有一定振动载荷的动态连接场景，比如输送机机架装配、机床外围护板固定、工装夹具的工件锁紧等场景，都能稳定发挥锁紧作用。建模过程中对螺纹牙型做了精准还原，不仅可以用于装配干涉校验，也可以直接导出工程图用于加工生产，或者用于装配培训、连接原理演示等场景，模型的结构细节完全还原实物的工程特征，没有多余的简化或者失真结构，能够直接导入各类三维装配环境中完成整机的虚拟装配校验，提前排查安装过程中可能出现的干涉、空间不足等问题，减少实际装配阶段的返工成本。
