带法兰固定座品字AC电源输入接插件

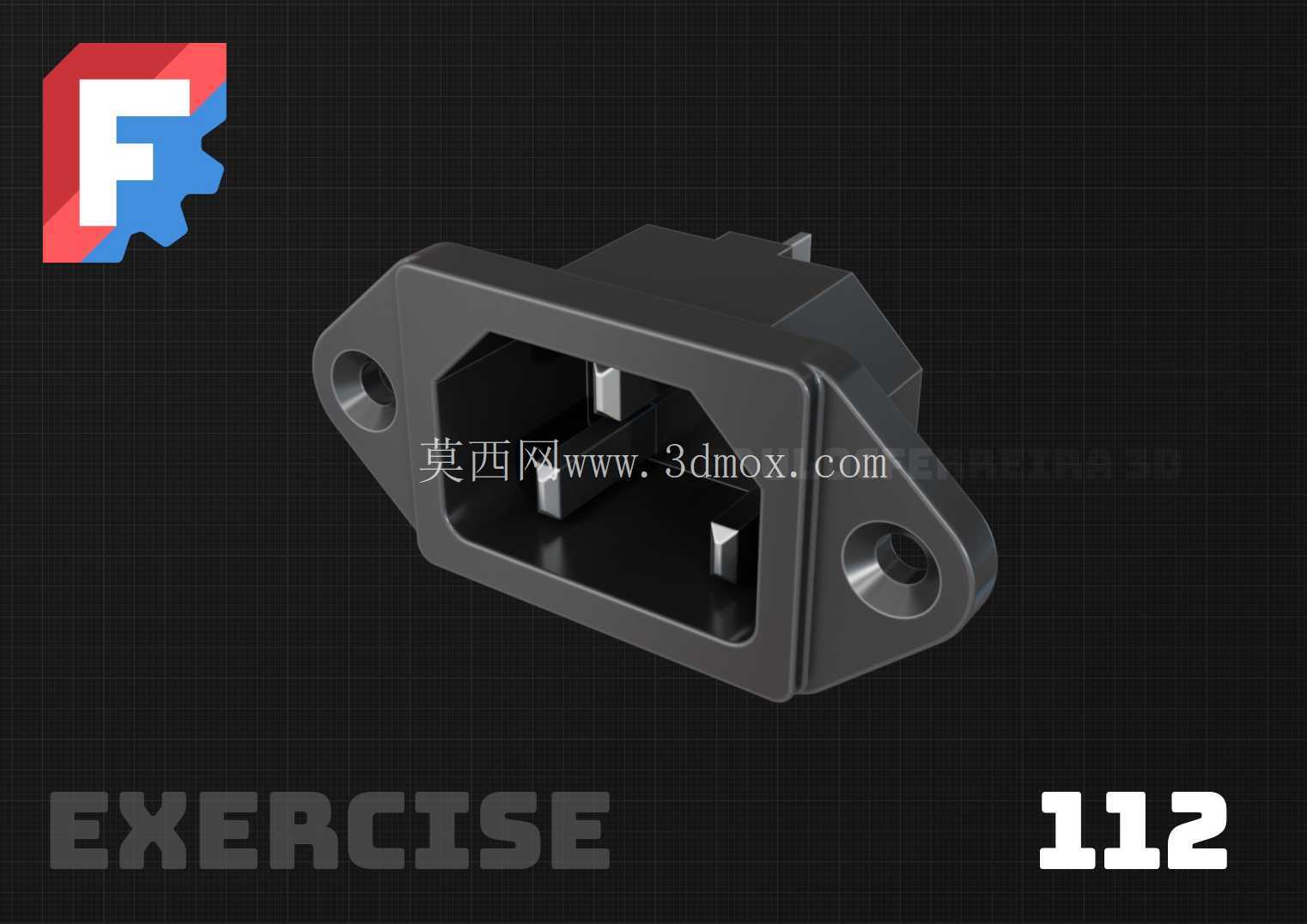

　　这款品字结构AC电源输入接插件，是各类工业电气设备、桌面型机电装置、测试仪器台架上最常见的市电输入端口部件，日常接触到的台式计算机主机、工业控制机柜、小型台式加工设备、实验室直流电源供应器、桌面型3D打印设备的机身市电接入位置，基本都采用同结构的接插件实现外部市电到设备内部供电回路的衔接。从结构设计逻辑来看，接插件本体采用带两侧安装耳的法兰式外形，两个安装耳上预留了圆形沉头安装孔，安装时可以直接通过M3规格的沉头螺丝将整个接插件固定在设备壳体的预留开孔位置，安装耳与接插件本体为一体化成型结构，长期插拔使用过程中不会出现本体松脱、移位的问题，安装孔的沉台设计可以让螺丝安装后头部完全没入安装耳平面，不会突出于设备壳体表面，既避免螺丝剐蹭周边走线，也能让设备外壳装配后保持平整的外观。

　　接插件的插接端采用行业通用的品字三芯布局，三个导电插片分别对应火线、零线、接地保护极，插片的排布间距、伸出长度完全符合通用市电接插件的互换标准，能够和市面上所有标准品字电源线公端实现可靠插接，接地极的插片长度略长于火零两极插片，插接过程中接地回路会优先接通，拔出时接地回路最后断开，从结构上避免设备插拔电源过程中出现外壳带电的安全隐患。接插件的插接腔外围设计了凸起的围边结构，当公端插头插入后，围边可以完全包裹住插头的对接端，避免日常使用过程中灰尘、飞溅的切削液、细小金属碎屑从插接缝隙进入接插件内部造成短路风险，同时围边的导向结构也能让用户插接电源线时快速对位，不用反复调整插头角度就能顺利插入，减少插片被蛮力顶歪的损坏概率。

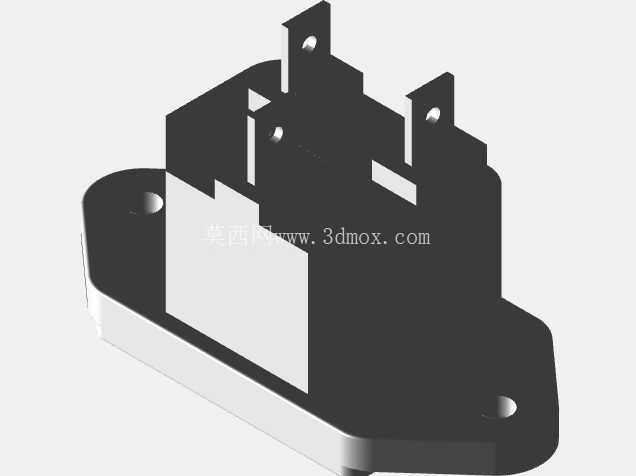

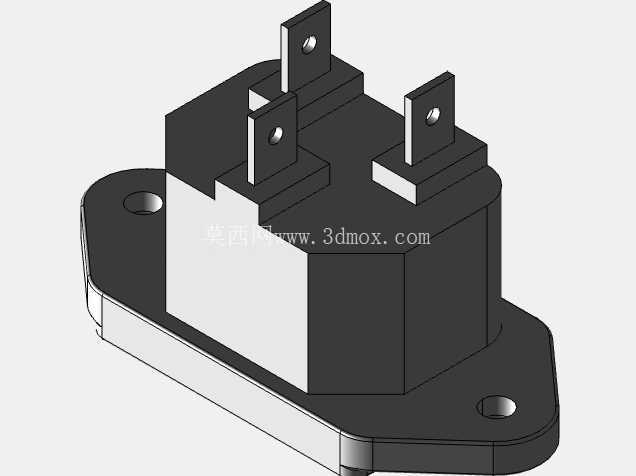

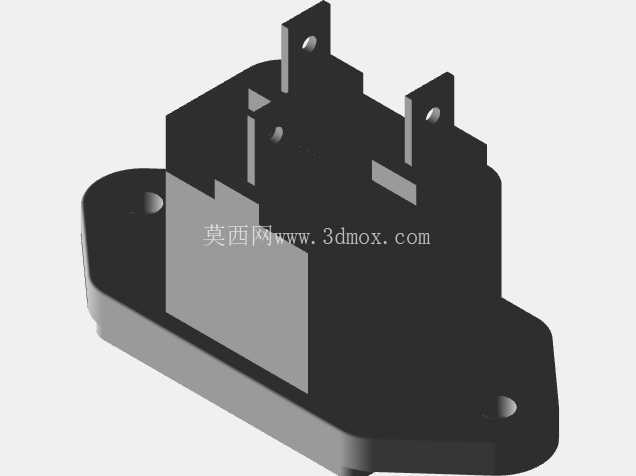

　　从安装边界尺寸来看，接插件本体的插接腔部分为矩形结构，适配设备外壳上常见的31*24mm左右的标准矩形开孔，两侧安装耳的中心孔距为42mm，刚好匹配行业内通用的AC电源插座安装孔位标准，设备结构设计时直接套用通用开孔尺寸即可完成布局，不用单独为这款接插件重新设计安装位，能够大幅缩短结构设计阶段的孔位校核时间。接插件的背部为焊片或者接线端子结构，根据不同的接线需求可以选择焊线或者螺丝锁线的方式连接设备内部的供电线路，接线端的插片厚度足够，过流能力可以满足常规10A/250VAC的市电传输需求，能够覆盖绝大多数中小型机电设备的供电功率要求。

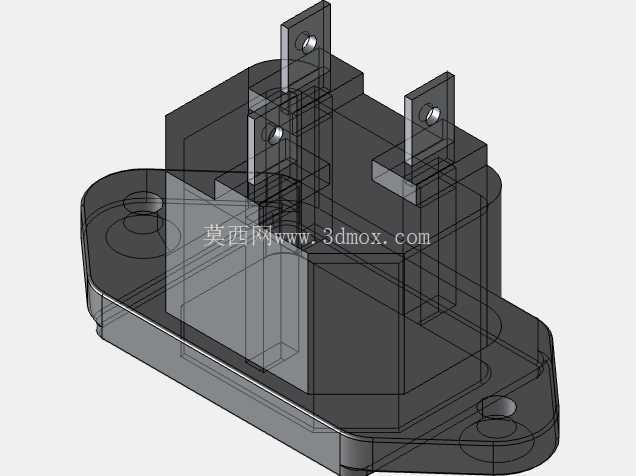

　　在实际设备装配场景中，这类法兰式固定的品字插座相比卡扣式安装的同规格插座，固定强度更高，在需要频繁插拔电源线的使用场景下，比如生产车间里经常需要移动位置的测试设备、展会现场反复拆装的演示装置，法兰螺丝固定的结构不会因为多次插拔出现插座从壳体开孔处脱落的问题，长期使用的可靠性更优。接插件的本体材质采用耐温阻燃的工程塑料注塑成型，能够承受焊接或者锁线过程中的局部高温，也能在设备内部长期通电的温升环境下保持结构强度，不会出现材质软化、变形的问题，导电插片表面做了镀镍处理，抗氧化能力强，长期使用不会因为插片氧化出现接触不良、接头发热的问题。在进行设备结构建模时，这款接插件的模型可以直接调入设备外壳的装配体中，配合安装孔位、壳体开孔的干涉检查，提前验证插座安装后和周边内部元器件、走线槽的位置关系，避免结构设计阶段出现安装位和内部元件干涉、插座突出壳体高度和设备外盖冲突的问题，建模时已经还原了接插件的所有安装细节，包括安装孔的沉台深度、插片的伸出长度、插接腔围边的高度，调入装配体后不需要再对模型做额外的修正就能直接用于干涉校验和工程图出图。
