十字型多孔连接固定机械零件

这类十字型多孔连接构件，在轻工自动化输送线、小型工装夹具架体、非标设备辅助支撑结构中应用十分广泛，很多时候作为跨方向的受力转接件使用，替代传统的角码加拼接板的组合方案，能减少装配环节的零件数量，降低累计装配误差。从实际使用场景来看，这类零件常被用在两个垂直方向的型材、杆件之间做刚性连接，比如小型皮带线的侧边护板支架、检测工位的传感器安装架转接、工装板的定位基座连接，都能看到这类结构的身影，它不需要额外做焊接拼接，全部通过螺栓穿装完成固定，拆装调整都很方便，适合需要频繁改线、调整工位位置的柔性生产场景。

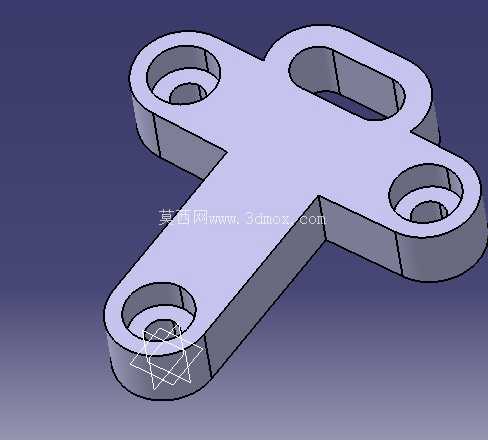

从功能特性上看，这个构件的四个延伸臂端部都设计了同轴的沉头安装孔，其中一个臂上额外设置了长条形调节腰孔，这个腰孔的设计很贴合现场装配的实际需求——现场安装时很难保证所有配对安装孔的位置度完全精准，腰孔可以提供单方向的位置调节余量，抵消型材下料、前期安装带来的位置偏差，降低装配时的修配工作量。所有端部的沉孔都做了锪平处理，螺栓安装后头部可以完全沉入零件表面以下，不会突出外露，既避免了螺栓头剐蹭周边的管线、工件，也能让连接面完全贴合，保证连接的刚性，不会因为螺栓头突出导致连接面出现间隙，长期受力下产生松动。零件整体为等厚度板材加工成型，厚度方向没有多余的凸台、凹槽结构，加工时可以直接选用对应厚度的板材通过激光切割或者铣削一次成型，加工工序少，量产时成本控制空间大，而且等厚度结构在做受力分析时也更简单，工程师不需要做复杂的截面力学计算，就能快速评估不同载荷下的零件变形量，缩短设计选型的周期。

设计这类零件的时候，首先要明确安装边界：四个安装孔的中心距要和配对使用的型材、杆件的安装孔位完全匹配，不能出现孔位错位导致无法穿装螺栓的问题；零件的整体外轮廓不能超出安装位置的周边空间，尤其是在狭小的设备内部安装时，要预留出螺栓拧紧的操作空间，不能出现扳手无法操作的情况。腰孔的长度方向要和现场需要调节的方向保持一致，通常腰孔的调节余量设置在5-10mm即可，过长会降低零件局部的结构强度，过短又起不到调节位置的作用。所有孔位的边缘都要做倒角去毛刺处理，避免装配时割伤操作人员，也能防止毛刺掉落到设备内部引发卡滞、短路等问题。零件的转角位置都做了圆角过渡，没有尖锐的直角，一方面是避免应力集中，在长期受交变载荷的场景下不会从转角位置产生裂纹，另一方面也能减少零件搬运、装配过程中的磕碰划伤，提升零件的使用寿命。

从安装适配性来看，这类零件的安装面平面度要求控制在0.1mm以内，保证和被连接件完全贴合，如果平面度超差，螺栓拧紧后零件会产生内应力，长期受力下容易出现变形甚至断裂。四个端部的安装孔孔径要比选用的螺栓直径大0.2-0.5mm，给装配留出轻微的调整余量，同时沉孔的深度要和螺栓头的高度匹配，保证螺栓安装后不突出平面。在做三维建模的时候，要优先确认各个孔位的相对位置尺寸，先绘制整体的十字外轮廓，再逐个添加安装孔和腰孔特征，最后做圆角和倒角处理，建模过程中要注意特征的先后顺序，避免出现特征失败的情况，同时要预留好加工的工艺余量，比如板材切割后的热变形余量，保证加工完成后的零件尺寸符合设计要求。这类零件虽然结构简单，但在设备的辅助支撑系统中起到的作用十分关键，设计时不能因为结构简单就忽略细节，很多现场出现的连接松动、支架晃动问题，往往都是因为这类小零件的细节设计不到位导致的，比如孔位边缘没有去毛刺、沉孔深度不够导致连接面有间隙、腰孔方向设置错误无法调节位置，这些细节问题都会影响最终的使用效果，需要设计人员结合现场的实际装配需求反复核对尺寸，才能保证零件安装后稳定可靠。
