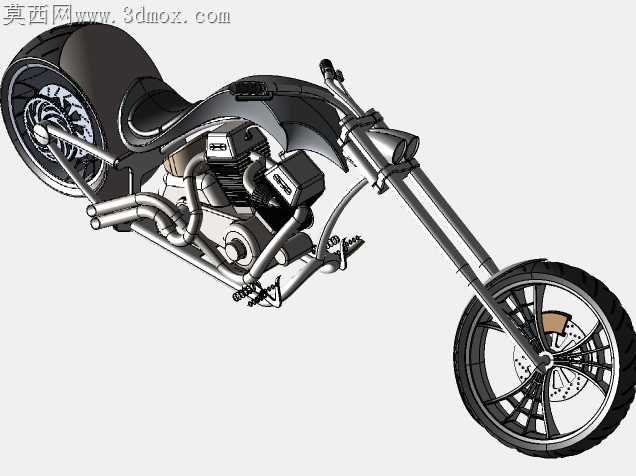

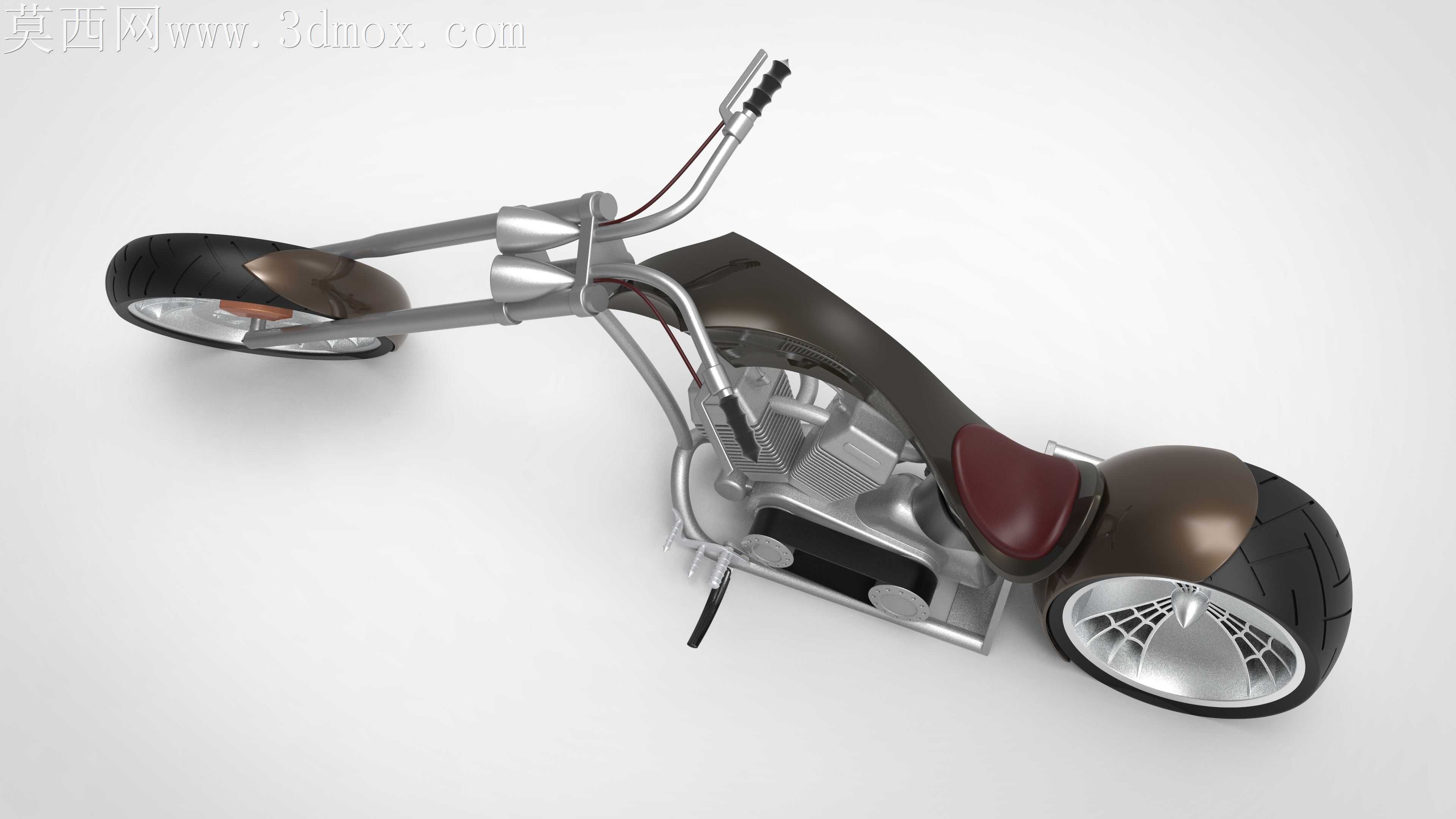

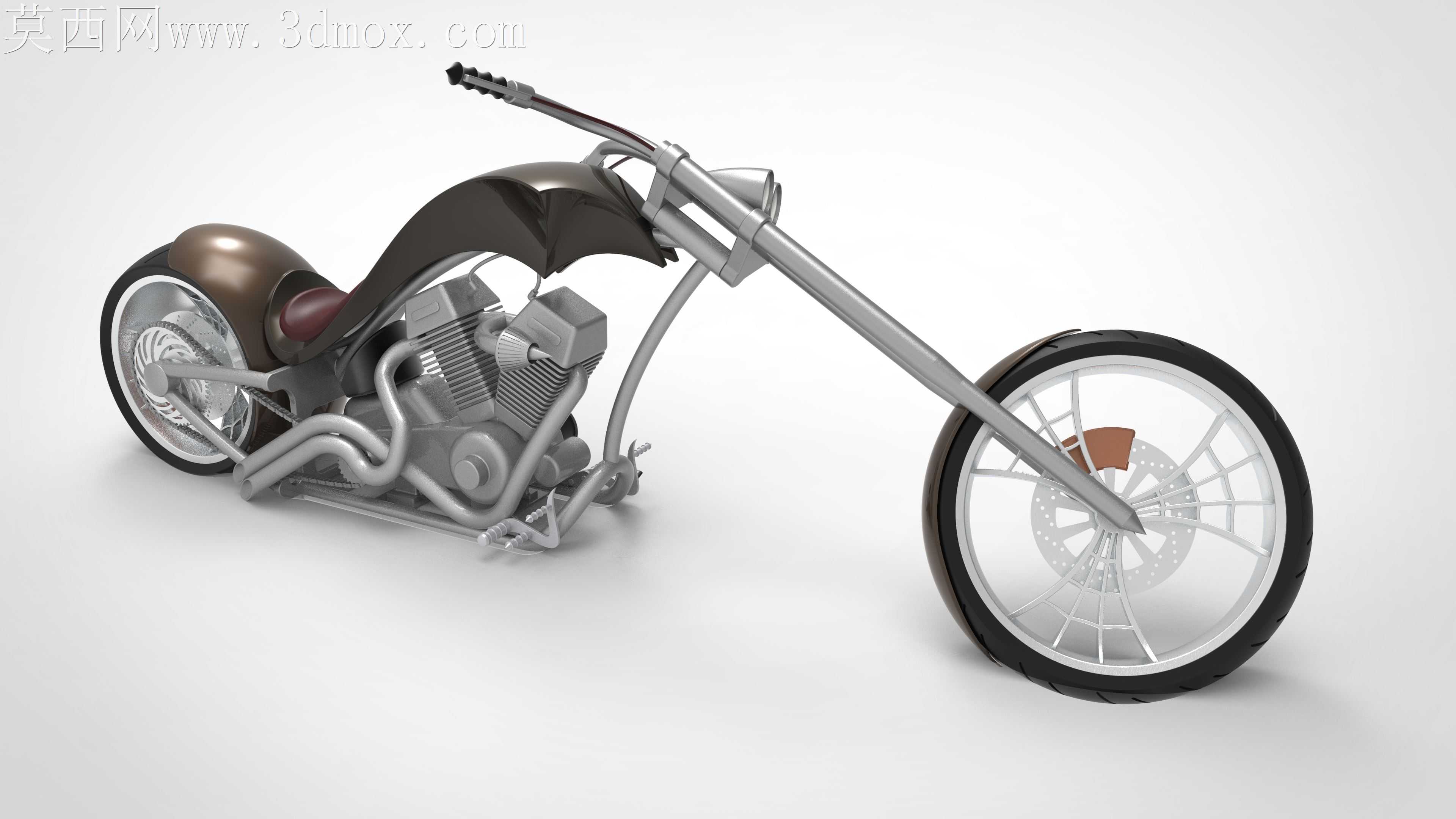

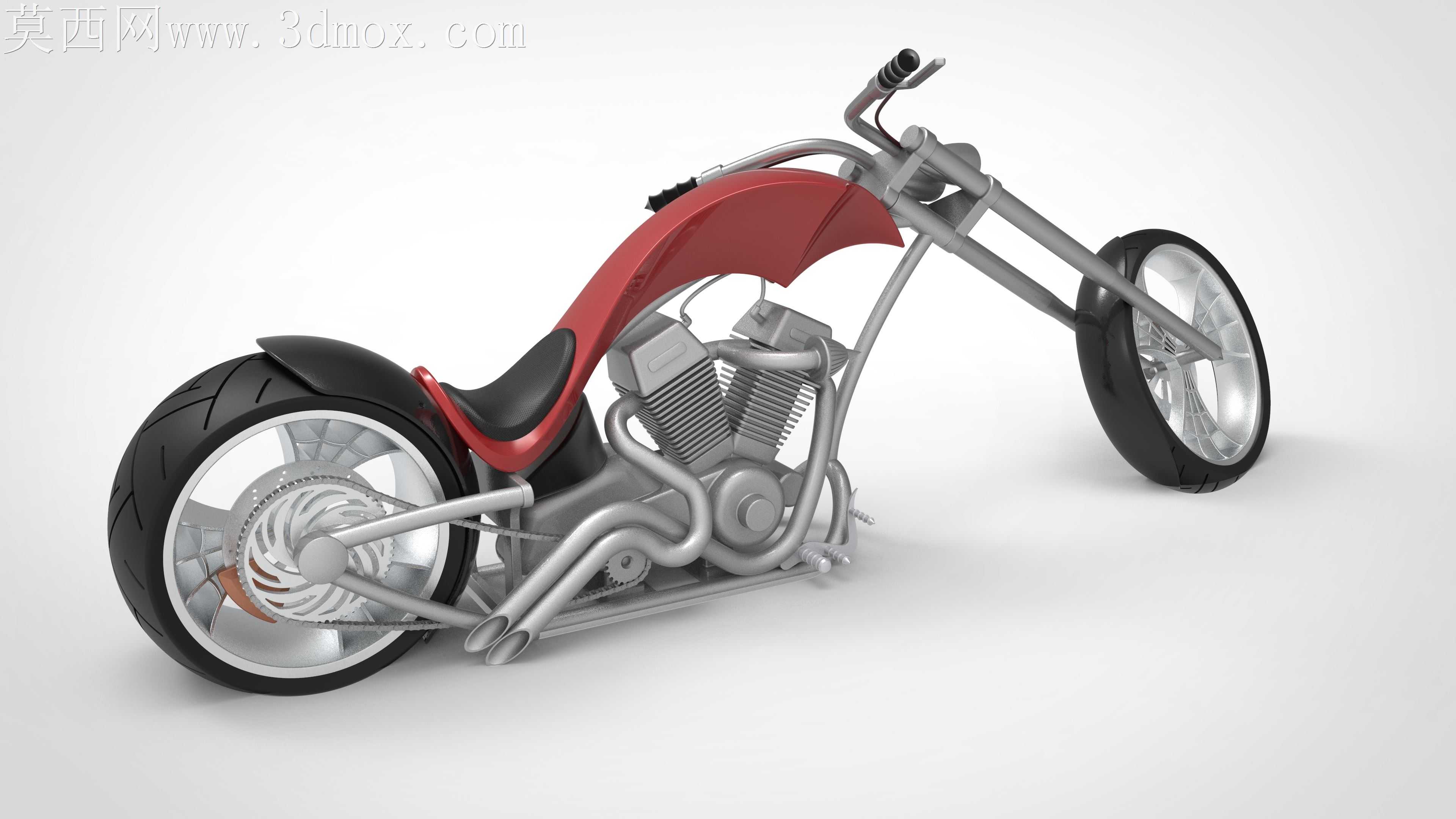

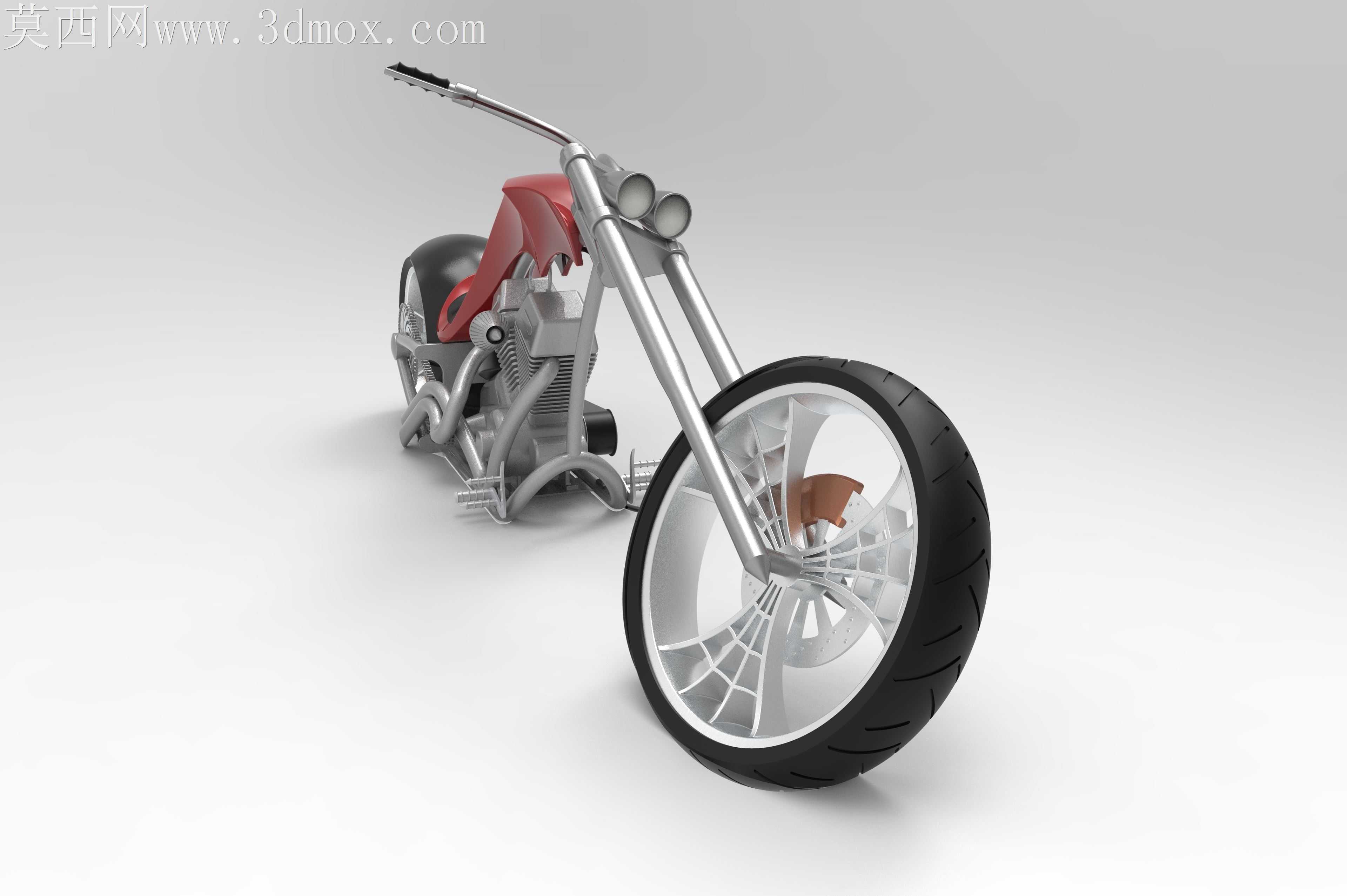

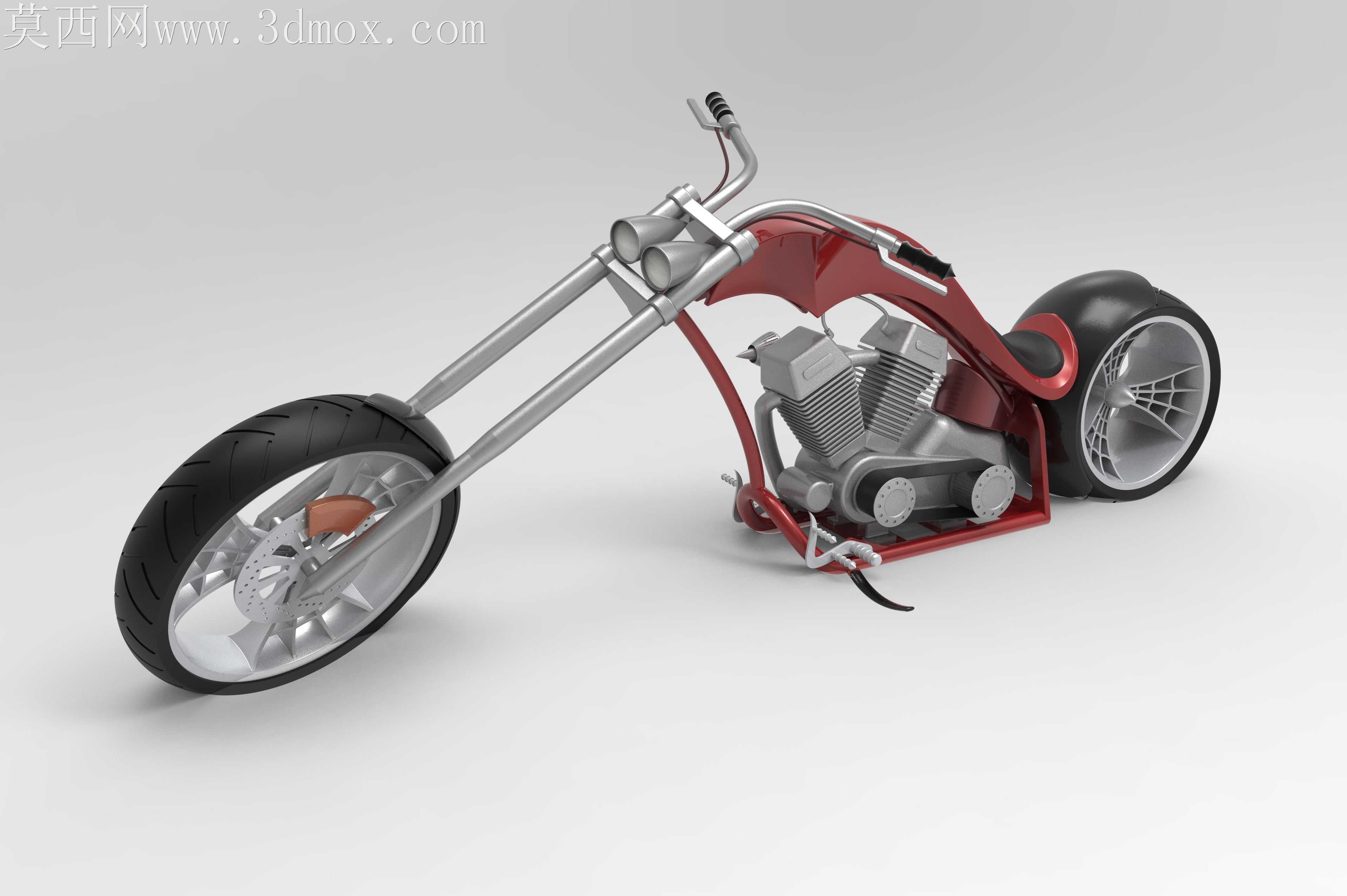

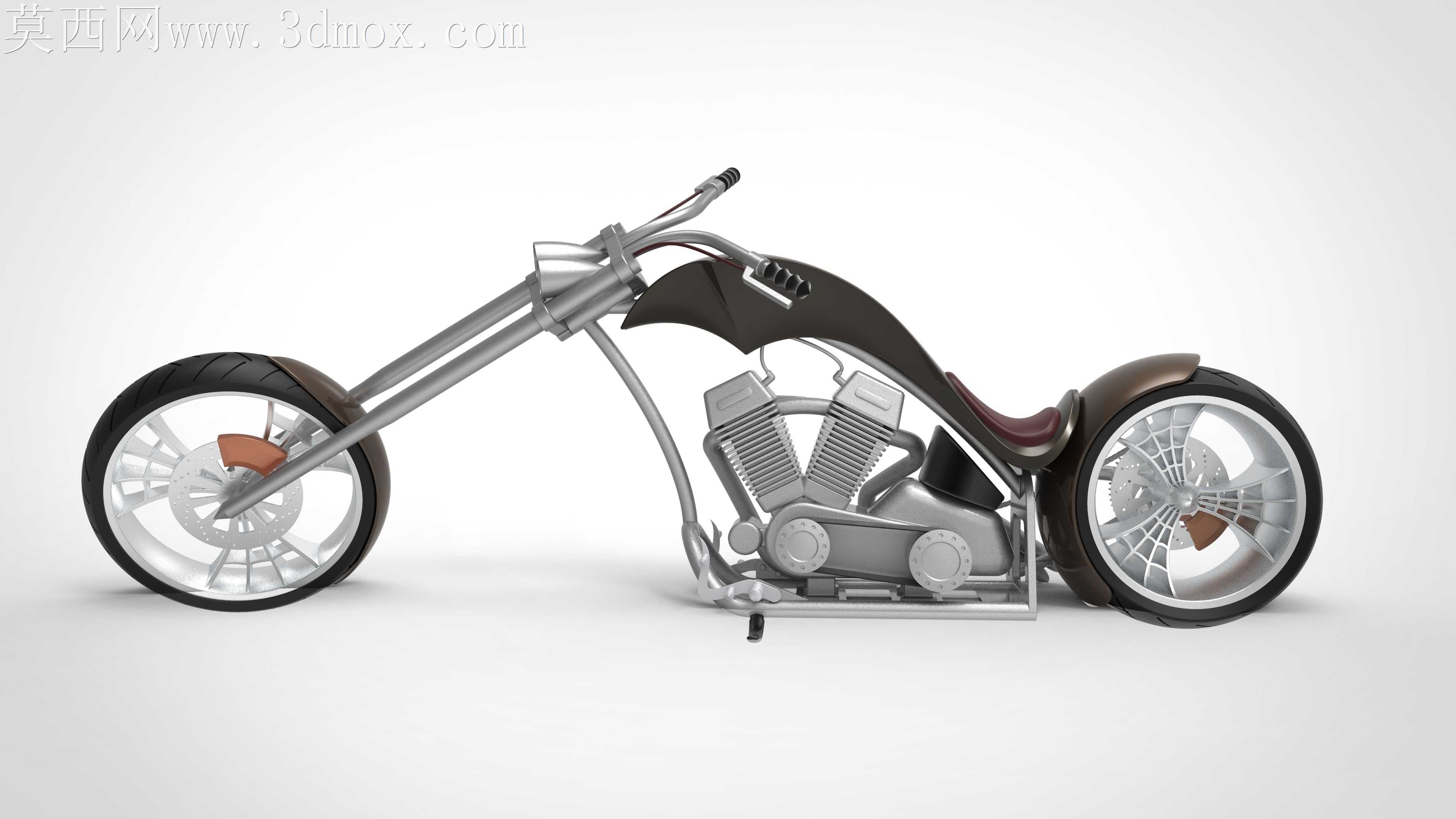

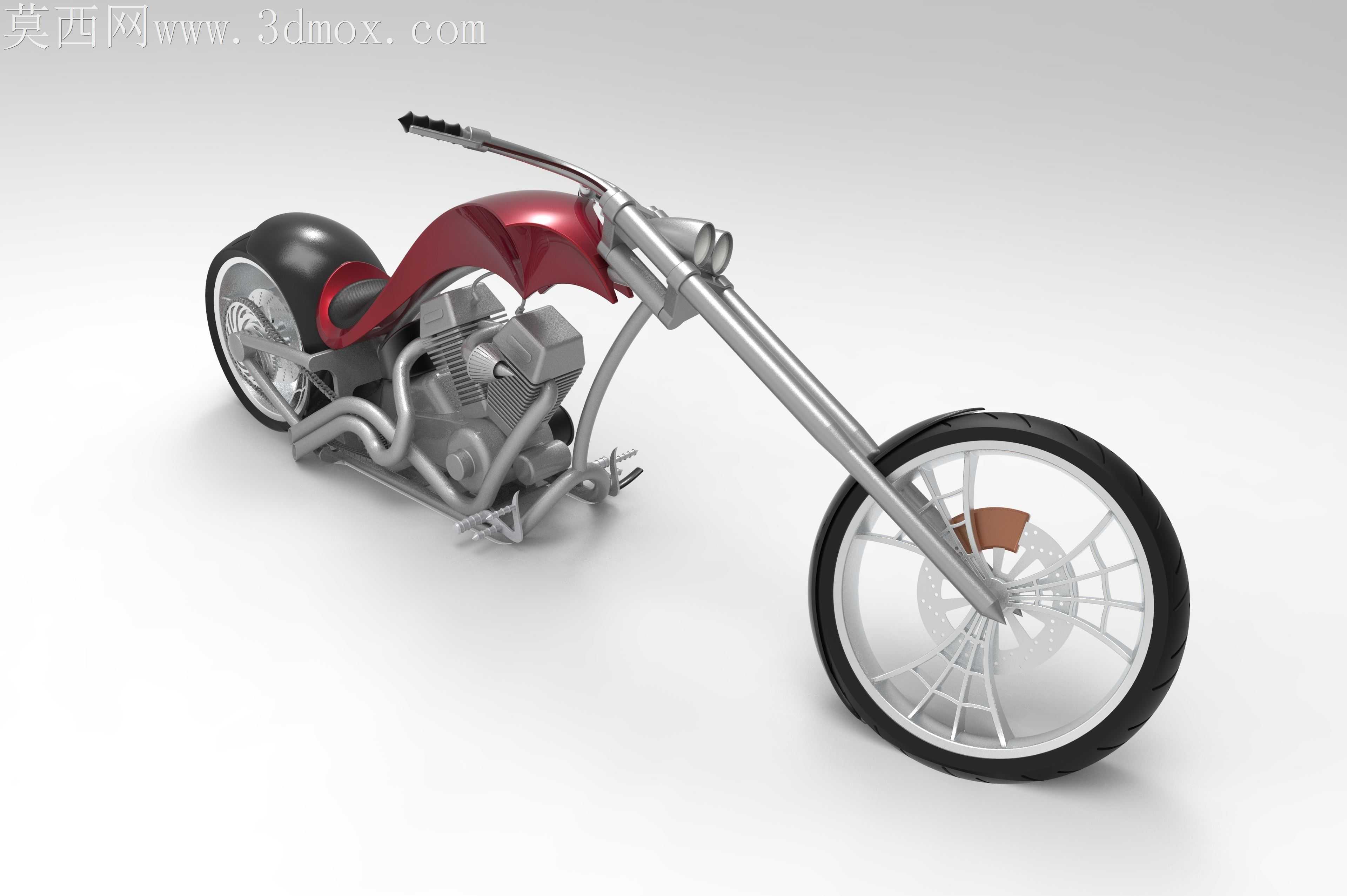

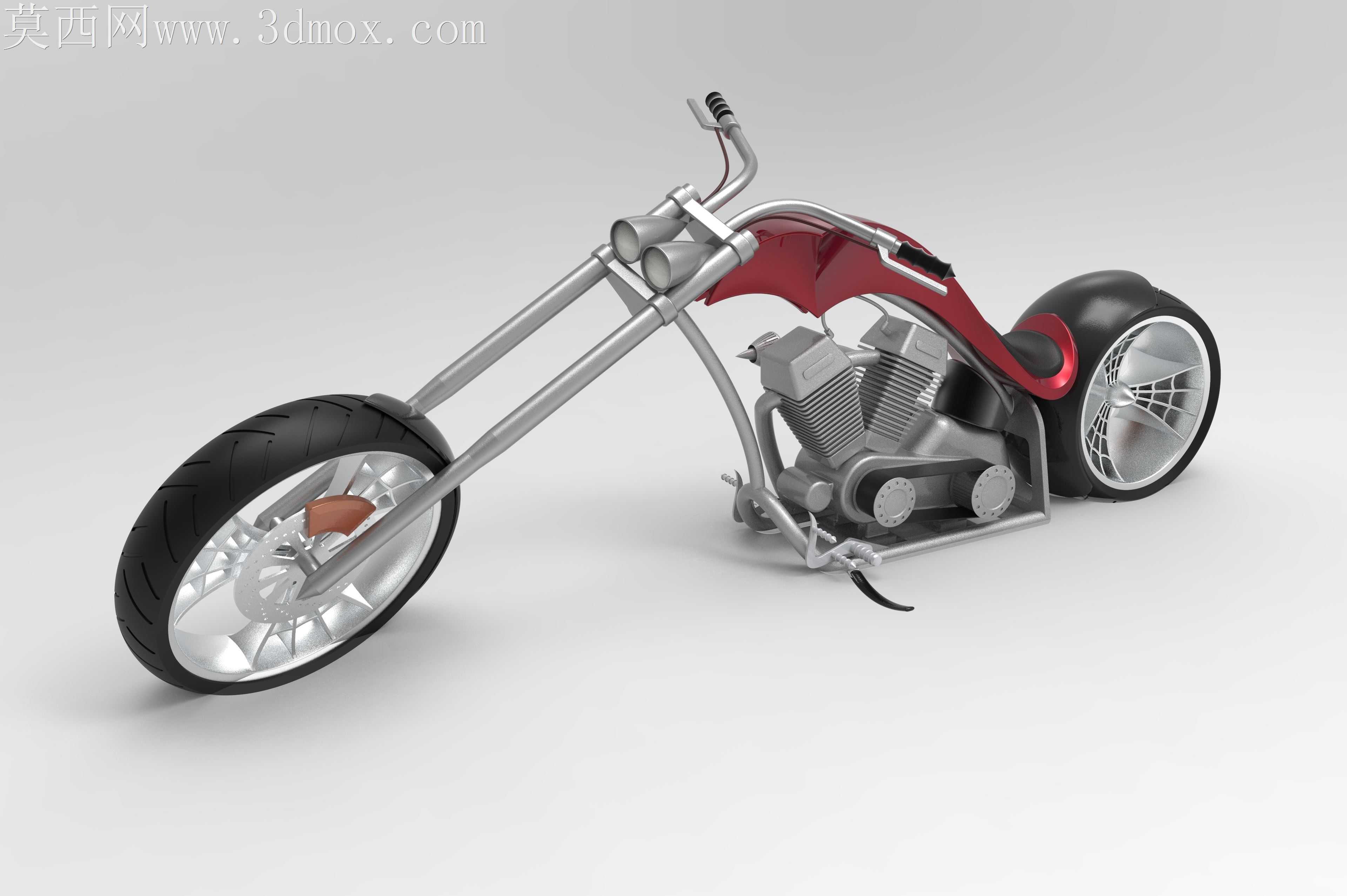

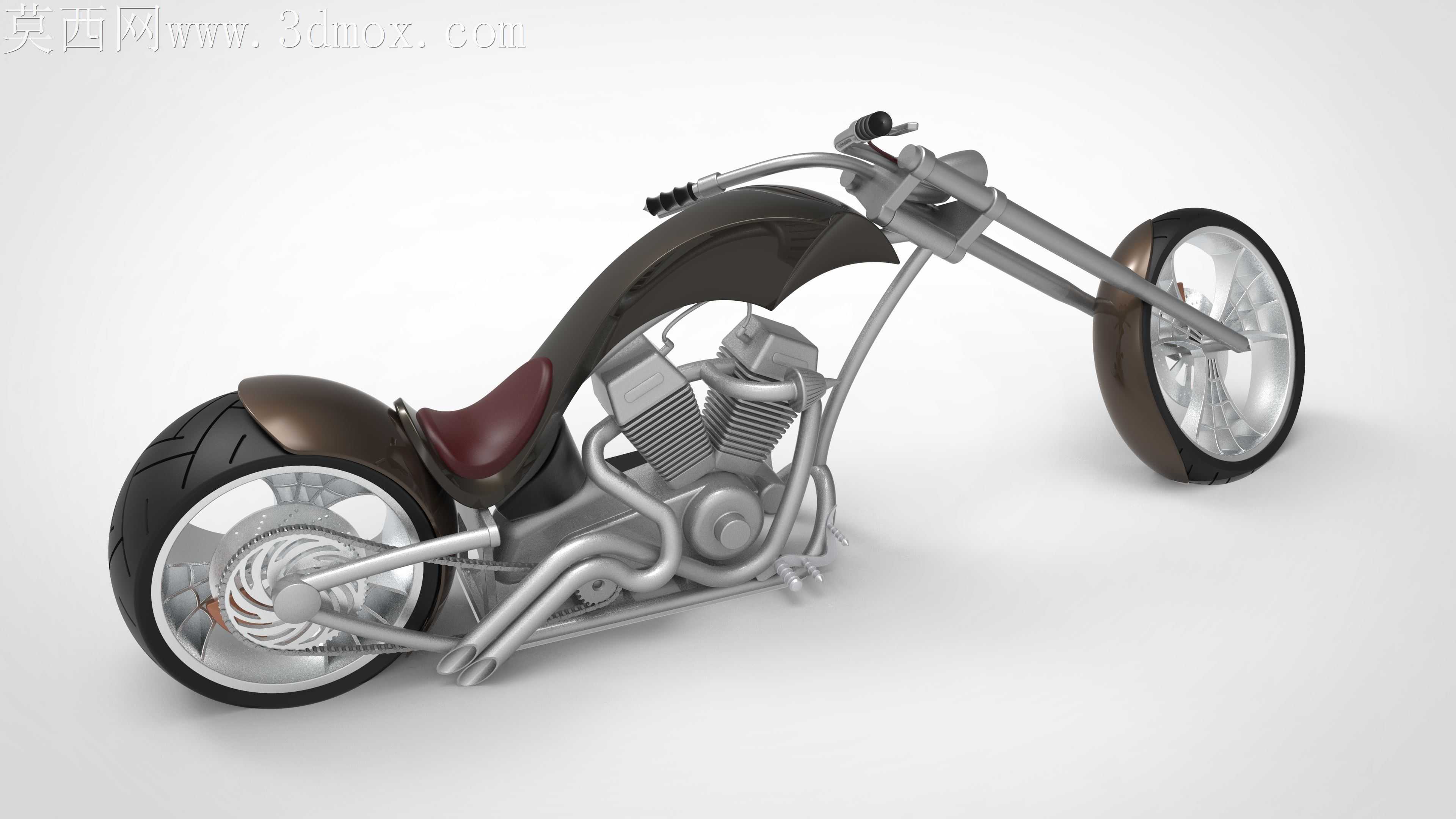

定制长前叉美式巡航机车结构设计

美式长前叉巡航机车的加工落地，最先要直面的就是超长前叉带来的应力集中隐患，常规圆管前叉在加长30%以上的工况下，过坑洼路面时叉管与三星柱连接位置的交变应力会超出普通45号钢的疲劳阈值，很容易出现焊缝开裂甚至前叉折断的风险。这套结构里前叉主管没有采用等径直管，而是在靠近三星柱的150mm段做了渐变加厚处理，管壁从3mm平滑过渡到6mm，同时叉管与三星柱的连接位没有用常规的垂直焊接，而是做了12度的内嵌式承插结构，承插深度达到40mm，焊缝只做密封填充不承担主要载荷，从根源上消解了应力集中的问题。油箱与单座垫的衔接曲面没有追求极致的光滑连续，而是刻意保留了2mm的棱线分界，这个细节不是造型失误，是为了适配钣金冲压的脱模角度，要是做完全顺滑的G2连续曲面，冲压时板材在棱线位置会因为流动不均出现起皱，后续抛光要多花三倍工时，保留这道窄棱既不破坏整车的流畅视觉，还能让冲压件的良品率从62%提升到94%。V型双缸的散热鳍片没有做等厚设计，靠近排气口的上半段鳍片厚度是2.5mm，间距8mm，远离热源的下半段鳍片厚度2mm，间距12mm，这种不等距设计是为了平衡散热效率与风阻，等距密鳍片虽然散热面积大，但低速行驶时热量会闷在鳍片缝隙里散不出去，不等距布局能让气流在缸体表面形成紊流，带走更多热量，高速时也不会因为鳍片过密产生额外风阻。前后轮毂的辐条采用了不等宽的蛛网式布局，靠近轮轴的位置辐条宽度18mm，靠近轮辋的位置收窄到8mm，这种变截面辐条不是为了造型猎奇，是因为轮轴位置承受的扭矩最大，需要足够的截面宽度抗剪切，轮辋位置主要承受径向冲击力，窄辐条能更好地吸收路面震动，同时辐条与轮辋的连接位做了3mm的圆角过渡，避免应力集中导致辐条根部断裂。前刹车盘的通风槽没有做常规的径向直槽，而是做了15度的倾斜导风槽，车轮转动时导风槽会主动把空气泵入刹车卡钳位置，连续制动时刹车盘的温度能比直槽设计低17%，减少热衰减带来的制动距离变长问题。单座垫的底座没有用整块钢板切割，而是采用了1.5mm厚的冲压钢板加两根加强筋的结构，既保证了载人时的支撑强度，又比整块钢板减重1.2kg，座垫下方的电池与线束预留位做了分层卡扣设计，装配时不用额外打胶固定，线束顺着车架预留的走线槽排布，不会和运动的减震、传动部件产生摩擦，后期维护时拆开侧盖就能直接更换线束，不用拆整个油箱和座垫。后轮的宽胎与后泥瓦的间隙控制在12mm，这个间隙是反复核算过减震压缩行程后的结果，间隙太小满负载过坑时泥瓦会蹭到胎面，间隙太大又会让整车视觉上显得松散，12mm的间隙刚好在减震压缩到极限时还有3mm的安全余量，视觉上也能呈现出轮胎紧贴泥瓦的饱满姿态。
