带驾驶员人体模型的管架越野卡丁车结构设计

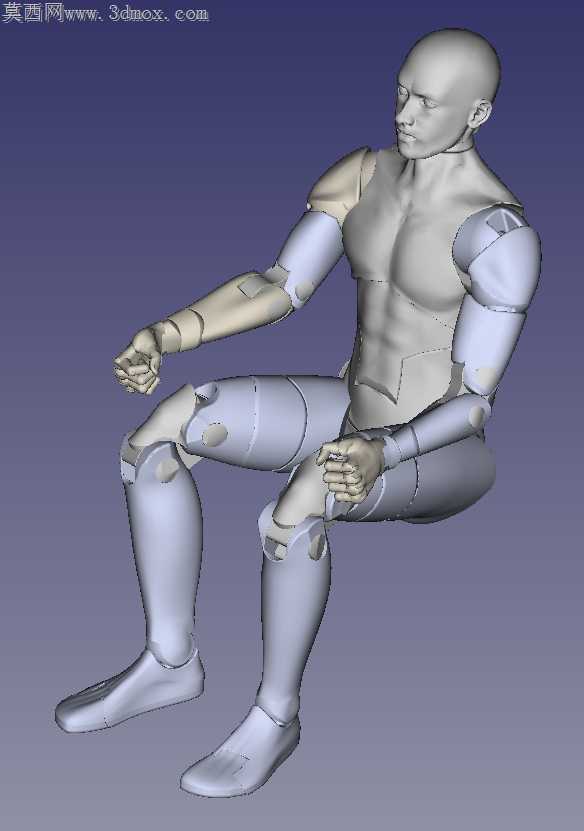

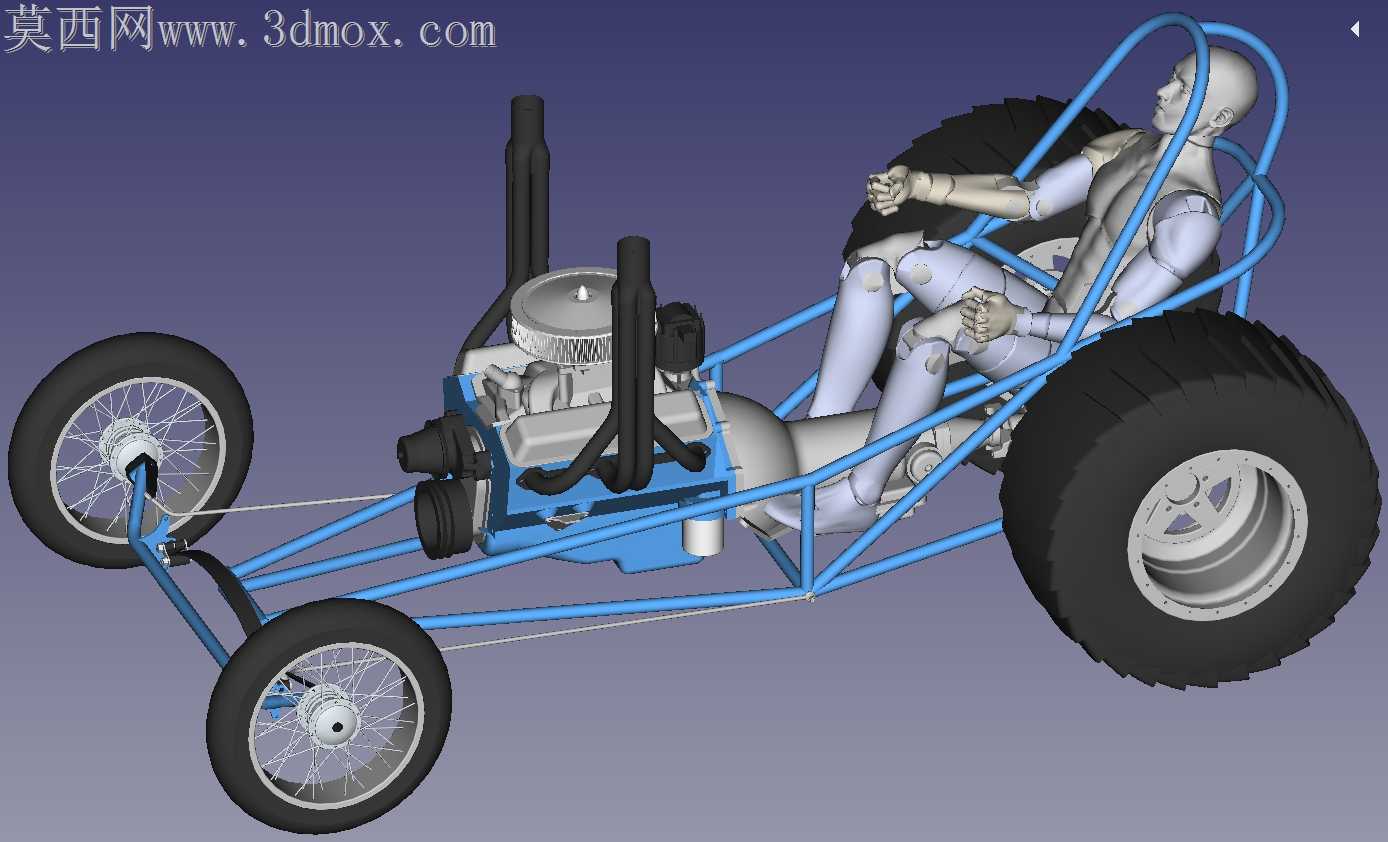

该三维模型呈现的是一款轻量化管架式越野卡丁车的完整结构，同时搭载了可调整姿态的驾驶员人体模型，主要面向非道路越野休闲场景、特种作业短途通行场景以及车辆人机工程验证场景使用，能够为越野休闲车辆的前期设计验证、人机交互校核、结构布局优化提供直观的三维参考。在实际用途层面，这类管架卡丁车可用于户外越野休闲体验、场地赛事参赛、复杂非铺装路面短途通勤，也可作为小型特种作业平台的底盘基础，加装作业机具后完成林区巡检、场地运维等轻量化作业任务。产品功能特性上，整车采用外露管式车架结构，在保证结构强度的同时最大化降低整车自重，前置动力总成布局将发动机、传动组件集中布置在车头区域，优化了整车前后轴荷分配，提升非铺装路面行驶时的抓地稳定性；大尺寸深花纹越野轮胎搭配大行程转向结构，能够适配泥泞、砂石、凹凸起伏等复杂非铺装路面，具备较强的通过能力；开放式座舱设计既方便驾驶员快速上下车，也便于后期对车辆部件进行检修维护。设计思路层面，整车围绕轻量化、高通过性、人机适配性三个核心方向展开，管架结构采用空间桁架受力逻辑，每一段管材的走向都兼顾受力传递路径与部件安装边界，在减少冗余材料使用的同时保证车架在颠簸、转向、加速工况下的结构刚度；搭载的驾驶员人体模型支持多关节角度调整，设计过程中可通过调整人体模型的肢体姿态，验证不同驾驶姿势下的操作空间合理性，校核方向盘、操纵杆件与人体的相对位置，避免出现操作干涉、驾驶姿态疲劳等问题，调整肢体姿态后可重新对齐约束关系，保证人体模型与座舱空间的匹配度。外形尺寸与安装边界层面，整车采用前窄后宽的轮距布局，前轮轮距小于后轮，既减小了转向所需的空间，也提升了高速过弯时的侧倾稳定性；动力总成的安装位置预留了足够的散热与维护空间，排气组件的走向避开了座舱区域与轮胎运动包络，避免高温部件对驾驶员、橡胶部件造成影响；车架的管架节点位置预留了标准安装接口，可根据使用需求加装防护覆盖件、灯光组件、储物结构等拓展部件，轮胎的运动包络与车架、座舱区域预留了足够的跳动间隙，在大行程悬架压缩工况下也不会出现部件干涉问题，整体布局紧凑合理，兼顾了越野性能与使用实用性。
