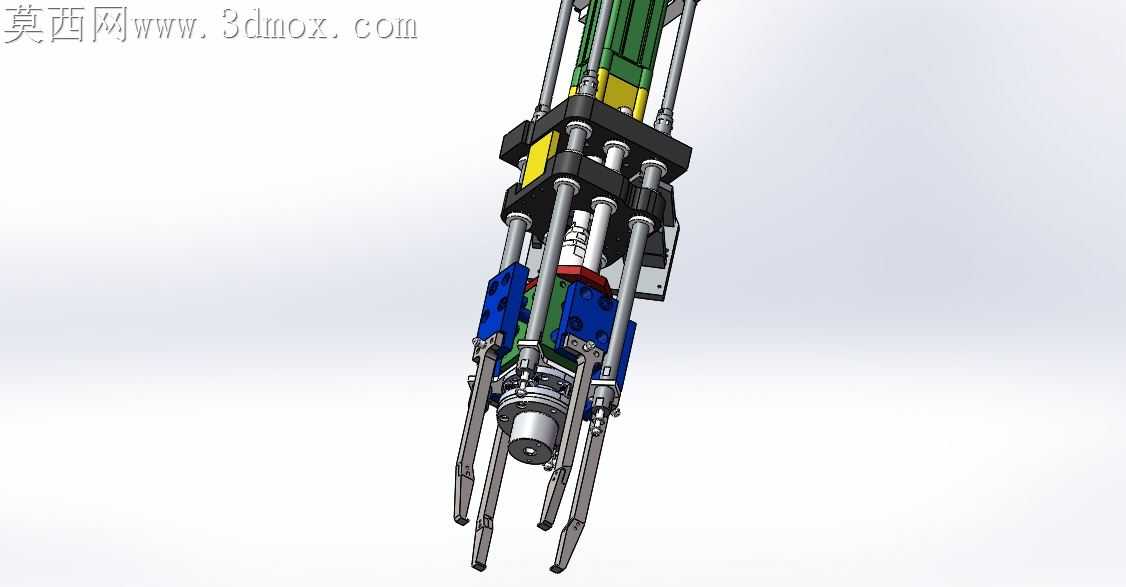

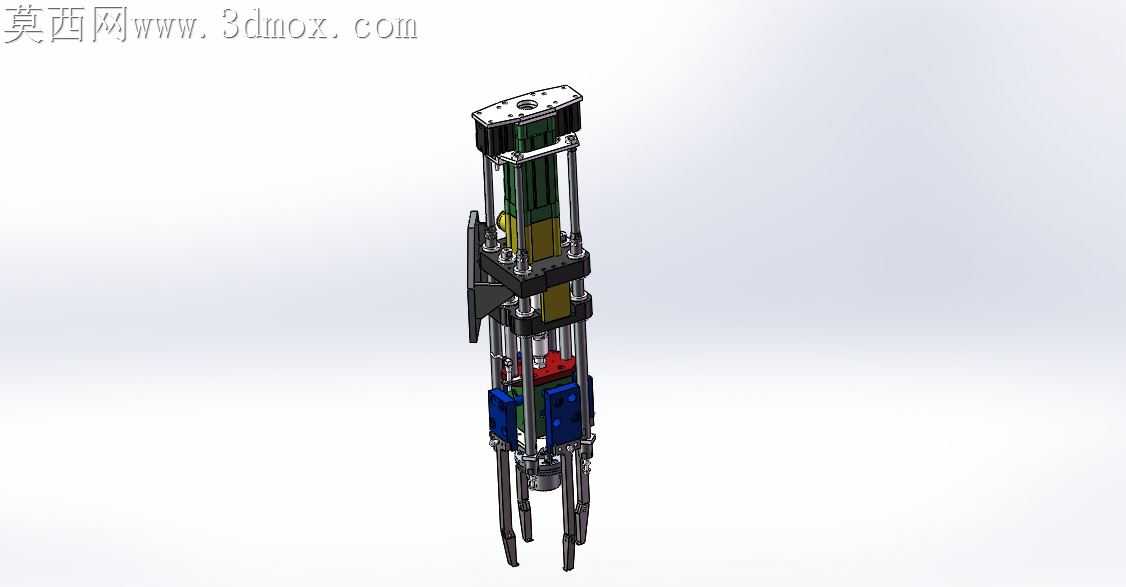

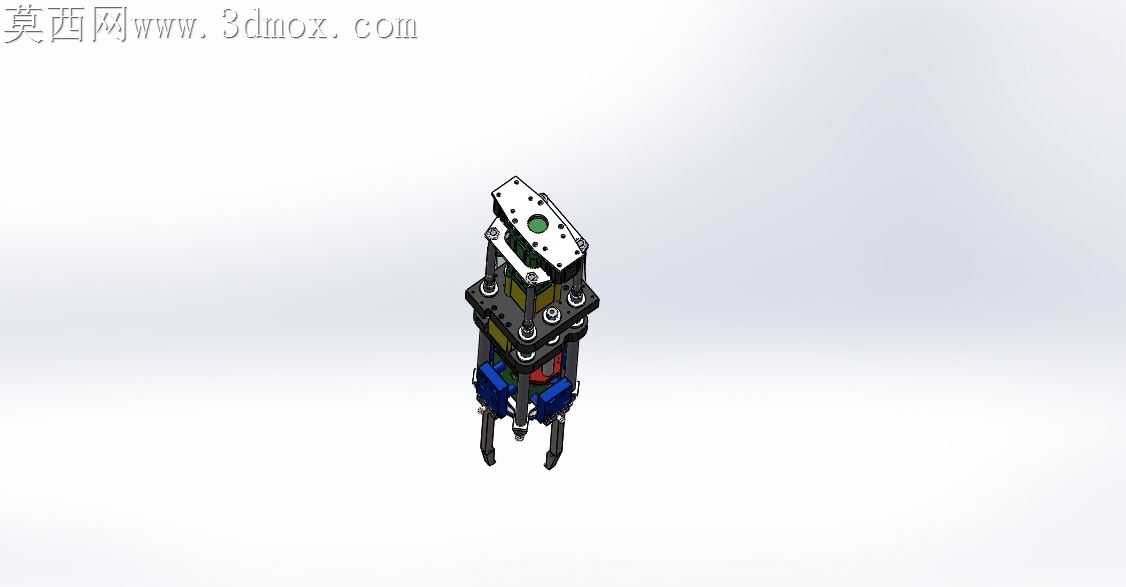

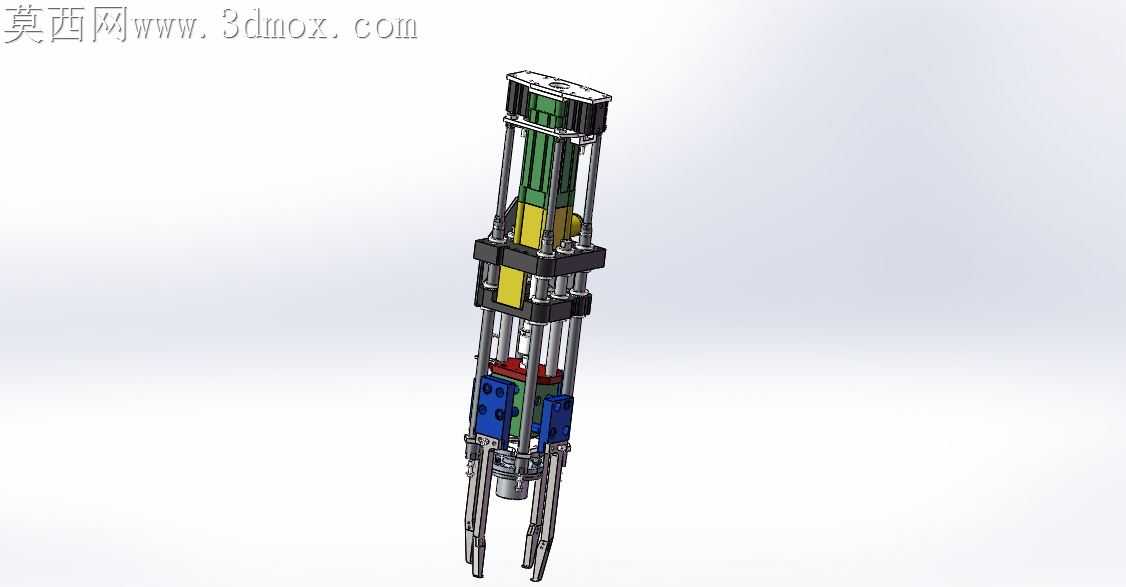

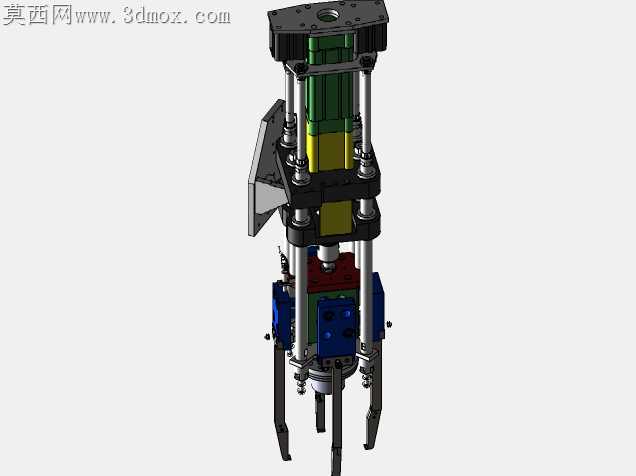

立式多爪自适应夹持执行机构

细长型立式夹爪在小空间精密取放场景里，最容易出现的问题是爪指偏摆导致工件夹伤、中心定位偏移，传统夹爪的驱动端和爪指端同轴度公差如果放得太松，高速往复动作时爪指会出现径向窜动，夹取薄壁小件时直接把工件顶变形，公差收太紧又会让加工成本飙升，装配时修配量过大。这款夹爪的结构排布刚好把驱动模组、传动连杆、导向组件沿竖直轴线逐层叠装，没有偏置的传动结构，从根源上减少了偏载力矩的产生。导向杆和滑动衬套的配合段特意做了长短搭配，靠近爪指的下端导向段长度比上端长出近三分之一，爪指开合时的侧向力会被更长的导向面抵消，不用额外加定位销就能保证爪指的开合轨迹始终和中心轴线平行。传动连杆的铰接点没有用常规的销钉直连，而是在铰接位置嵌了微型自润滑衬套，夹爪连续高频开合时不会因为销钉磨损出现间隙，长时间运行后爪指的重复定位精度不会出现明显衰减。夹爪的主体框架用四根对称布置的拉杆做支撑，没有做成整体式的筒状外壳，一方面减重效果明显，高速上下动作时的惯性力更小，另一方面装配时可以从侧面直接调整内部传动件的预紧力，不用把整个夹爪完全拆解就能完成维护。爪指的安装位置做了快换接口，不同形状的爪指可以直接替换，不用重新调整传动间隙，适配不同尺寸的工件时换型时间能压缩到几分钟以内。驱动端的安装法兰做了定位止口，和机械臂末端连接时不用反复找正，止口的配合公差选了过渡配合，既能保证安装同轴度，又不会因为配合过紧导致拆装困难。夹爪内部的走线槽沿框架内侧的筋条布置，线缆不会在夹爪开合时被传动件剐蹭，也不会外露到夹爪外侧，在狭小空间内动作时不会勾到周边的工装或工件。每一层安装板的边角都做了倒角处理，没有尖锐的棱边，装配时不会划伤操作人员的手，也不会在动作时刮碰到周边设备。这种结构设计没有追求过度复杂的自适应补偿结构，而是通过导向段长度配比、铰接点耐磨处理、框架对称排布这些细节，解决了细长立式夹爪常见的偏摆、磨损、维护难的问题，在3C小件装配、精密零件上下料这类场景里，能稳定保持夹持精度，后期维护成本也比同规格的常规夹爪低很多。
