ABS材质多嵌件精密注塑注射模具结构

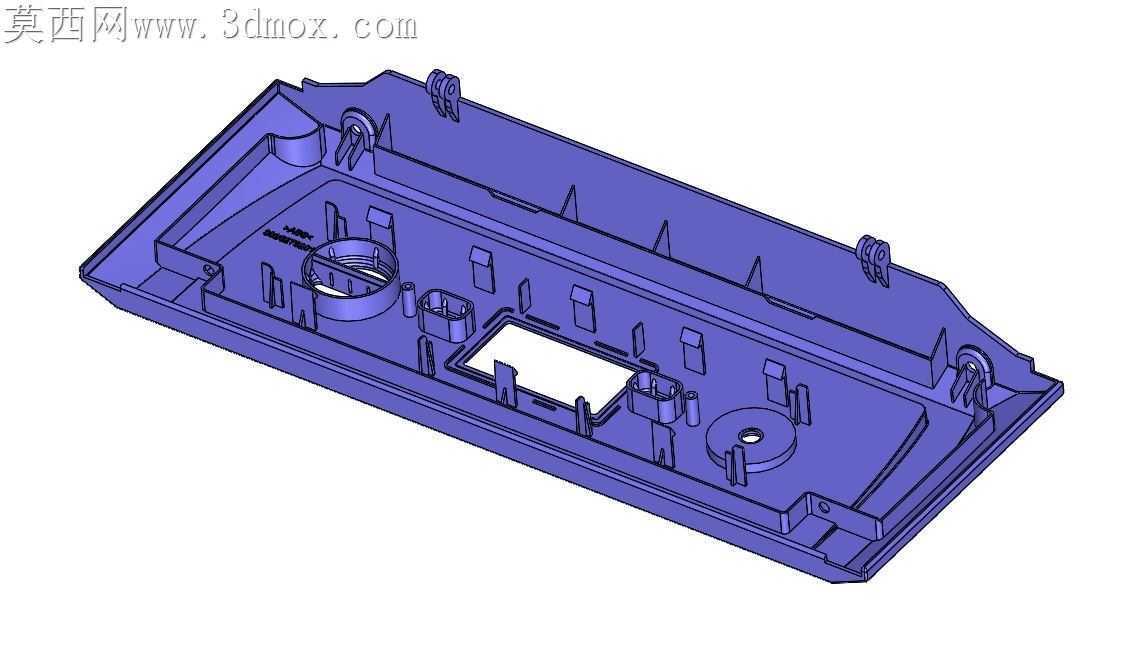

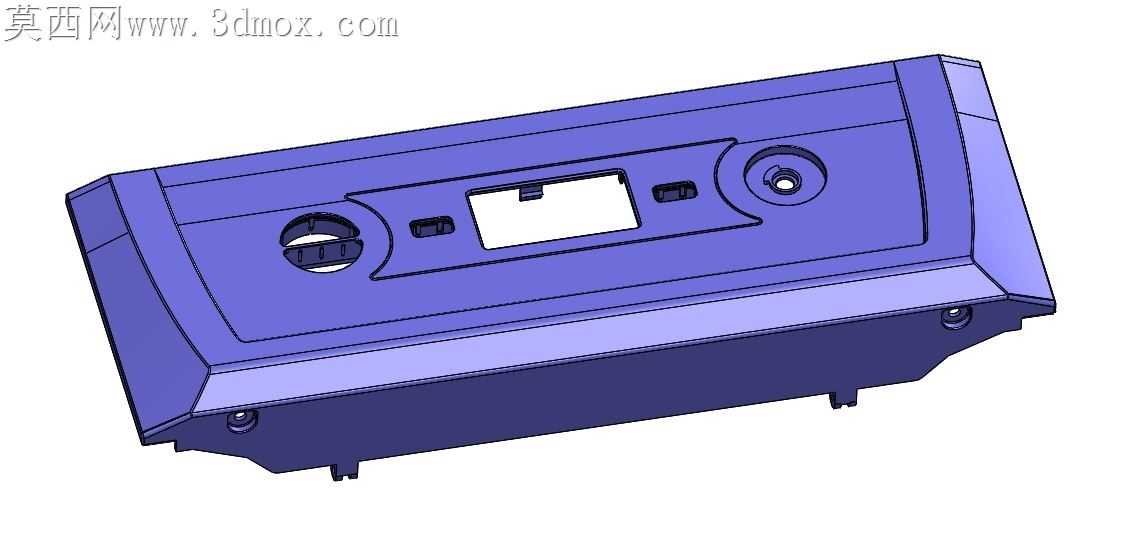

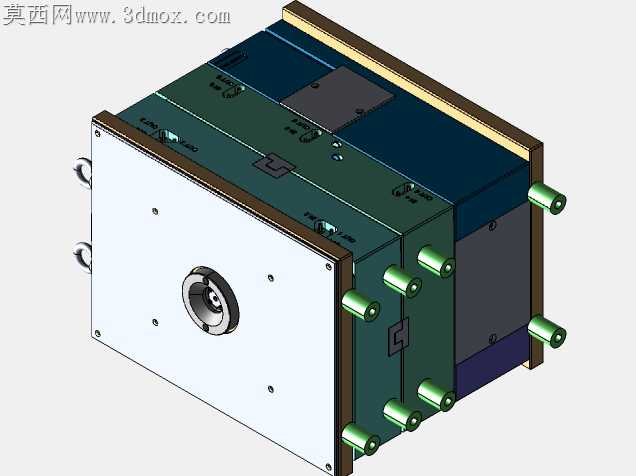

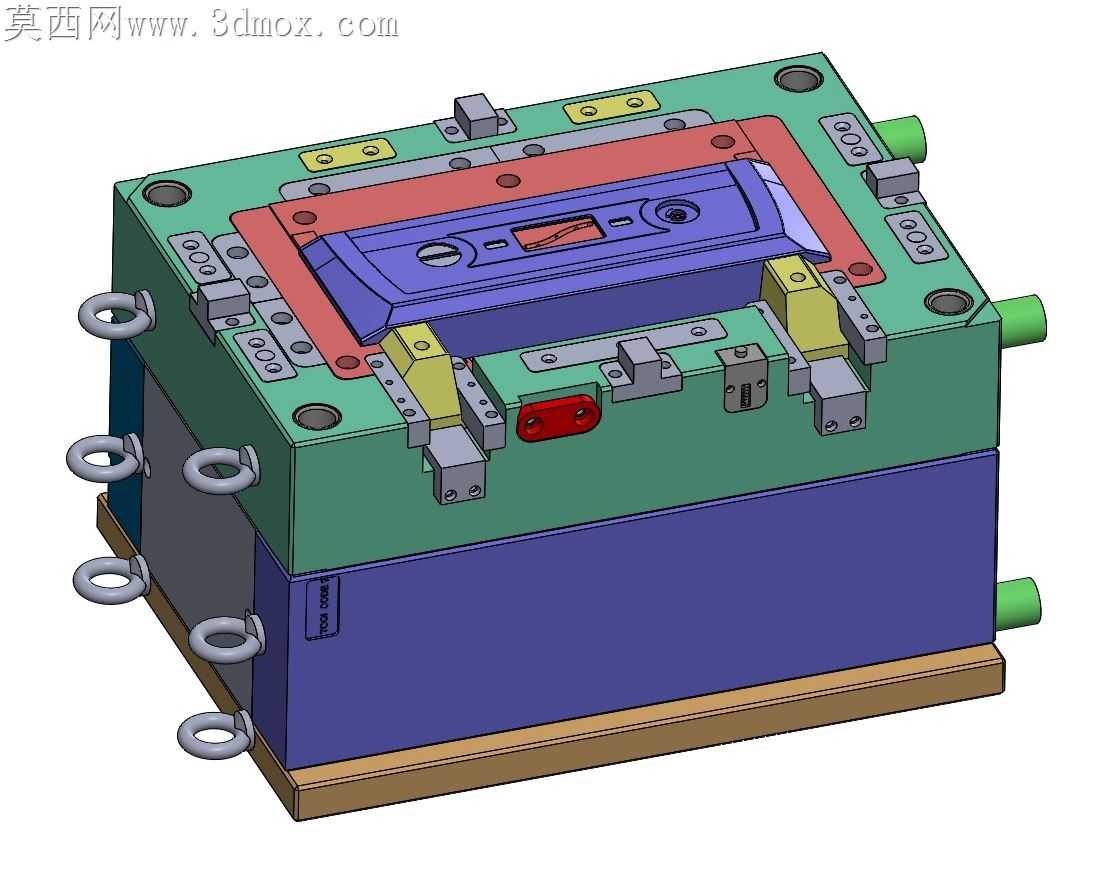

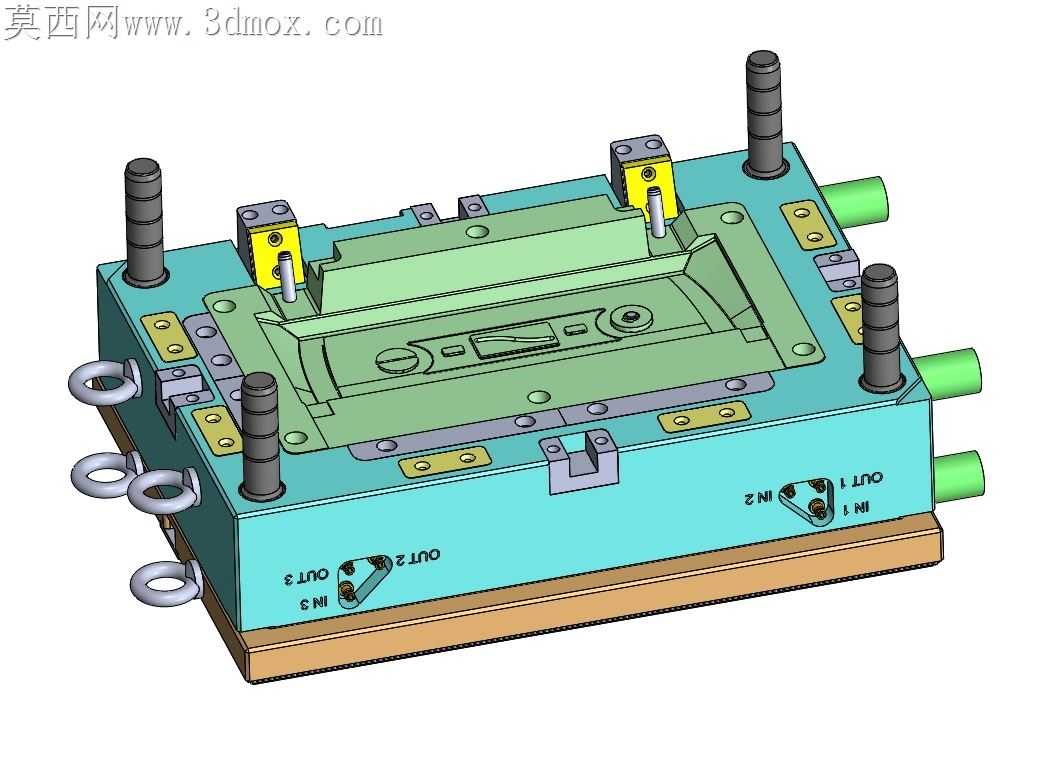

ABS材质注塑成型过程中，型腔边角易出现气纹、粘模问题，这套模具在结构设计阶段就针对这类加工痛点做了针对性调整。12块独立滑块的排布没有采用常规对称均分方案，而是顺着制品侧壁的卡扣分布位置做偏移布置，每块滑块的锁紧楔角度单独匹配对应位置的开模阻力，避免大角度锁紧块长期受侧向力出现磨损飞边，也减少小角度锁紧块开模时的拉伤隐患。7根标准挺杆的排布刻意避开了制品表面的外观面区域，全部落在制品内部的加强筋交汇位置，顶出时受力点分散在筋位根部，不会在制品外表面留下顶白痕迹，4根专用挺杆单独对应制品上的深柱位结构，每根挺杆周边都预留了0.02mm的排气间隙，解决深柱位置困气导致的填充不足问题。模架侧面的三组水嘴标识清晰区分进出水回路，冷却水道沿着型腔轮廓做等距环绕，距离型腔壁的距离统一控制在12-15mm区间，既保证冷却效率均匀，避免制品出现收缩不均的翘曲变形，也不会因为水道离型腔过近导致钻穿加工时的壁厚不足问题。模具上的吊环位置全部设置在模架重心对称点上，上机安装时不会出现偏载倾斜，侧面的行程开关直接对应滑块的到位位置，合模时一旦滑块没有完全复位就会触发锁机信号，避免撞模风险。分型面的贴合区域没有做整面精加工，只在型腔周边10mm范围做高精度研配，外围区域预留0.1mm的溢料槽，既减少研配的加工工作量，也能让分型面的多余塑料进入溢料槽，不会跑到模架外侧影响合模精度。导柱导套的配合长度比常规模架加长15mm，合模时导柱提前进入导套导向，避免斜顶、滑块等活动部件出现对位偏差，长期生产过程中也能减少导套的偏磨损耗。
