双腔洗碟机瓶体吹塑成型模具结构

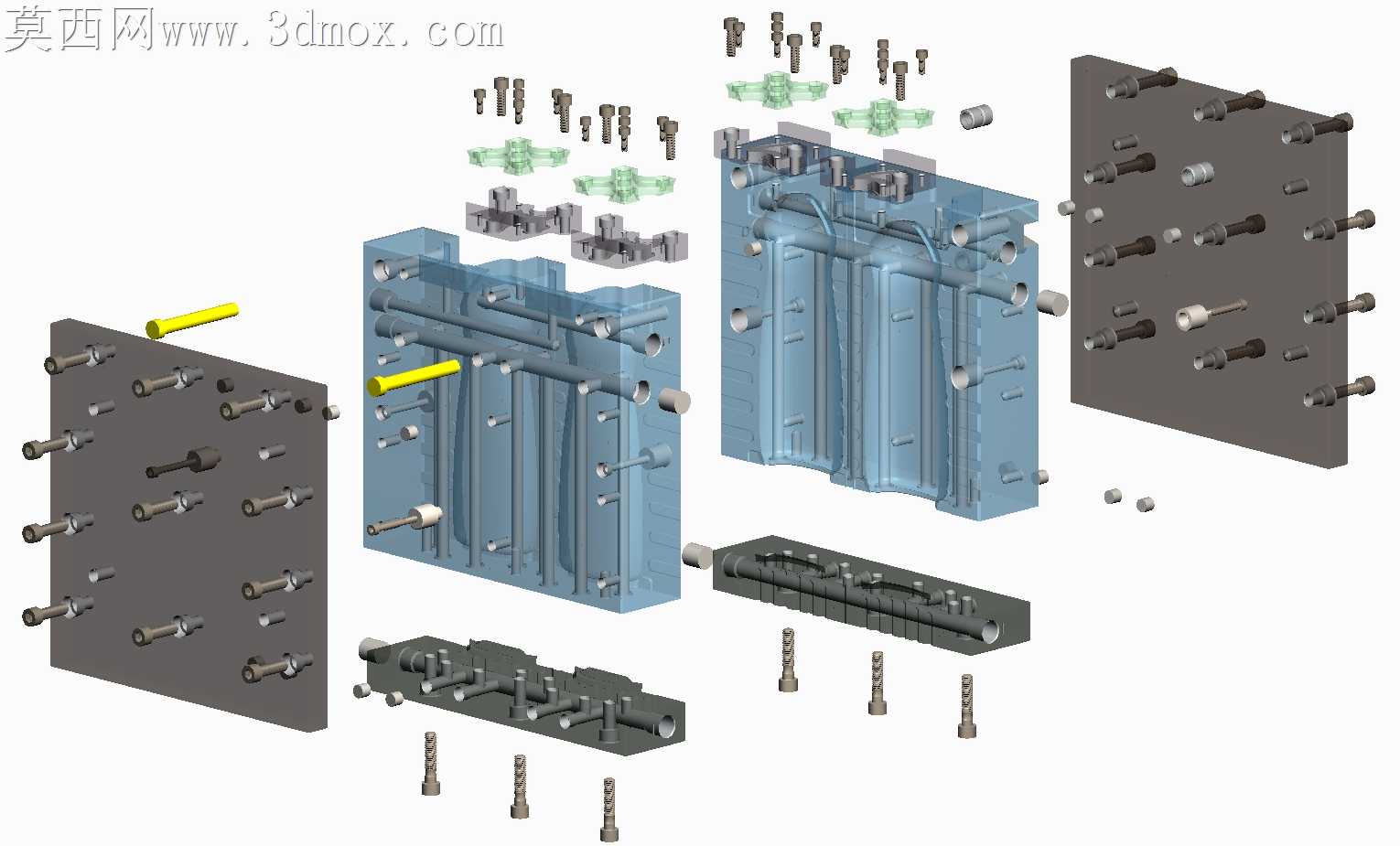

吹塑模具加工最容易踩的坑，是合模面的飞边控制与冷却回路的排布失衡，这套双腔洗碟机瓶模在结构设计上刚好把这两个核心痛点做了针对性的落地处理。两块型腔模块的分型面没有做常规的整面平切，而是沿着瓶身的凹凸轮廓做了随形贴合的止口结构，合模时凸止口先嵌入凹止口完成预定位，再靠四周的锁模螺栓施加压紧力，哪怕长期承受吹塑气压的反复冲击，分型面也不会出现错位偏移，从根源上减少了瓶身合模线处的飞边厚度，后续修边工序的工作量能压缩近四成。

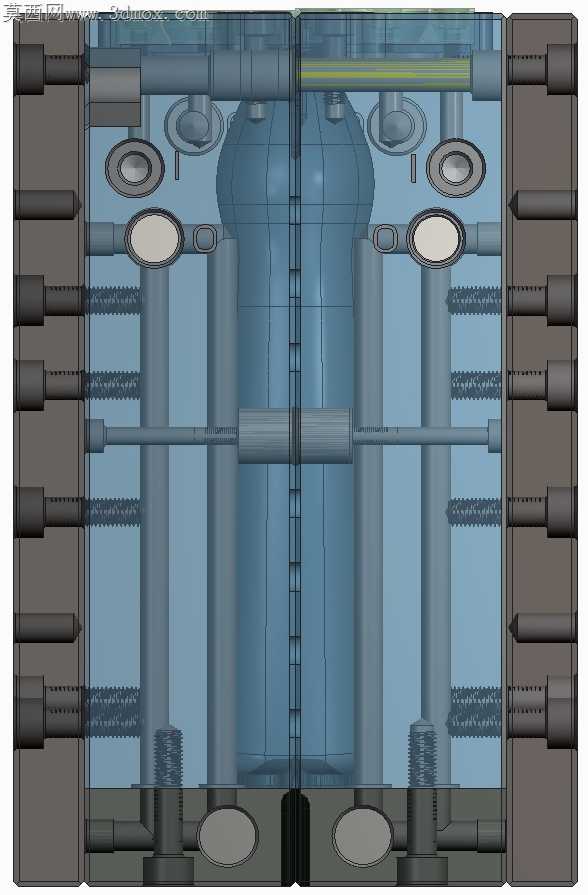

冷却水道的走向完全贴合瓶身的曲面轮廓，没有走常规的直孔交叉排布，而是顺着瓶身的长轴方向做了分层环绕，进水口与出水口的位置做了对角错位设计，避免出现冷却死水区域，瓶身厚薄过渡的位置特意加密了水道间距，防止吹塑后冷却速率不均导致的瓶身收缩变形。你能看到每一组紧固件都做了沉头孔避让，螺栓头部完全没入模板平面，不会在合模时和相邻部件产生干涉，导柱导套的配合段做了加长处理，合模过程中导柱先进入导套完成导向，再让型腔贴合，避免型腔面直接碰撞刮伤。

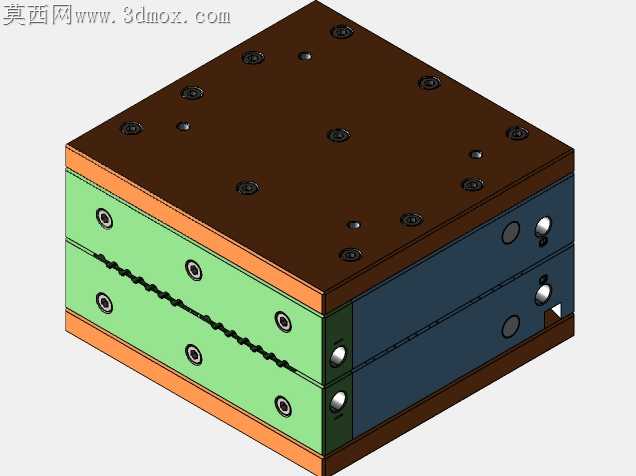

顶出结构没有采用常规的整板顶出，而是在瓶底和瓶口的位置做了分散式顶杆布置，顶出力均匀作用在瓶体的刚性较强的部位，不会在软质的瓶身表面顶出凹痕。两块型腔的进料口位置做了对称的流道设计，熔融型坯进入两个型腔的压力、流速完全一致，生产出来的两个瓶体重量偏差能控制在极小范围内，不会出现一腔充型饱满另一腔缺料的情况。模架的边角位置都做了倒角处理，吊装转运时不会因为尖锐棱角划伤操作人员，模板上的吊装孔位置做了重心匹配，起吊时整套模具能保持水平状态，安装到吹塑机上时不需要反复调整水平度。

你仔细看型腔内部的表面纹理走向，是顺着瓶身的脱模方向做的细微抛光纹路，没有横向的加工刀痕，吹塑完成后瓶体脱模时不会因为真空吸附粘在型腔壁上，哪怕不额外喷涂脱模剂，也能顺利完成脱模动作。排气槽开在分型面的边缘位置，深度控制在0.02毫米以内，既能顺利排出型腔内的空气，避免瓶身出现气泡、缺料的缺陷，又不会让熔融的塑料溢入槽内形成飞边。每一个可拆卸的部件都做了定位销孔，拆装维护时不需要反复比对位置，对准定位销就能完成装配，大幅缩短了模具换产调试的时间。
