手机外壳多腔精密注塑模具结构

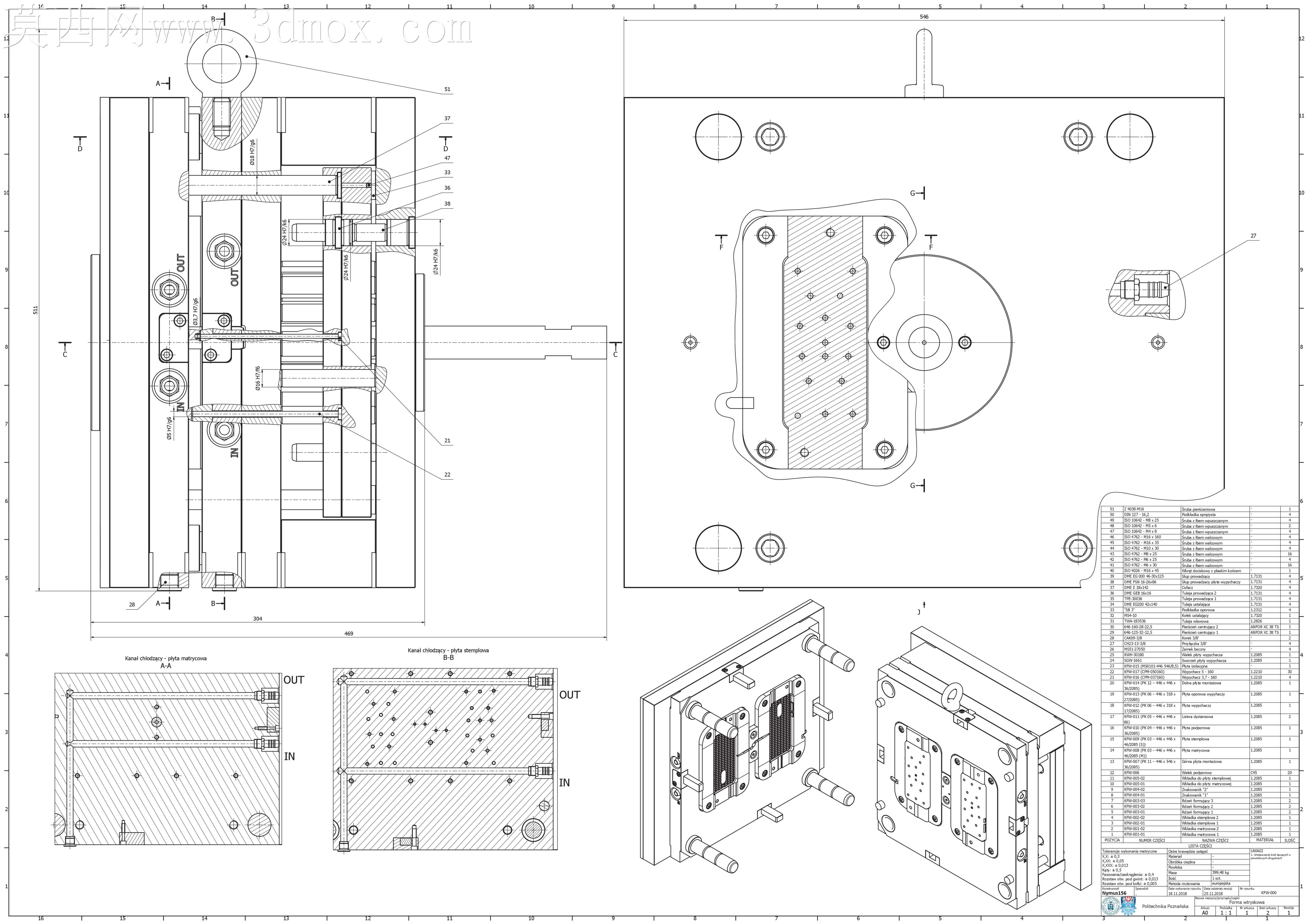

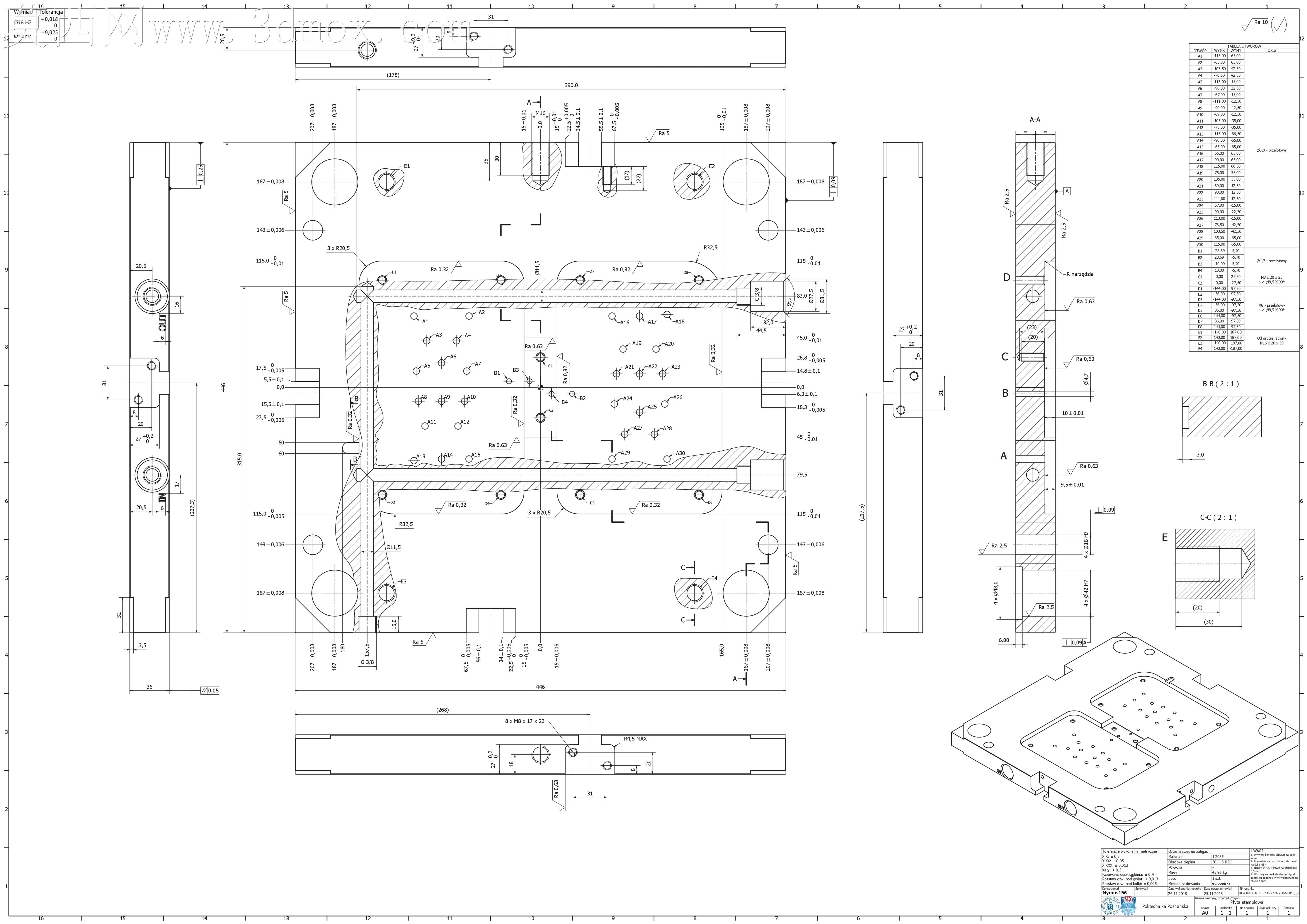

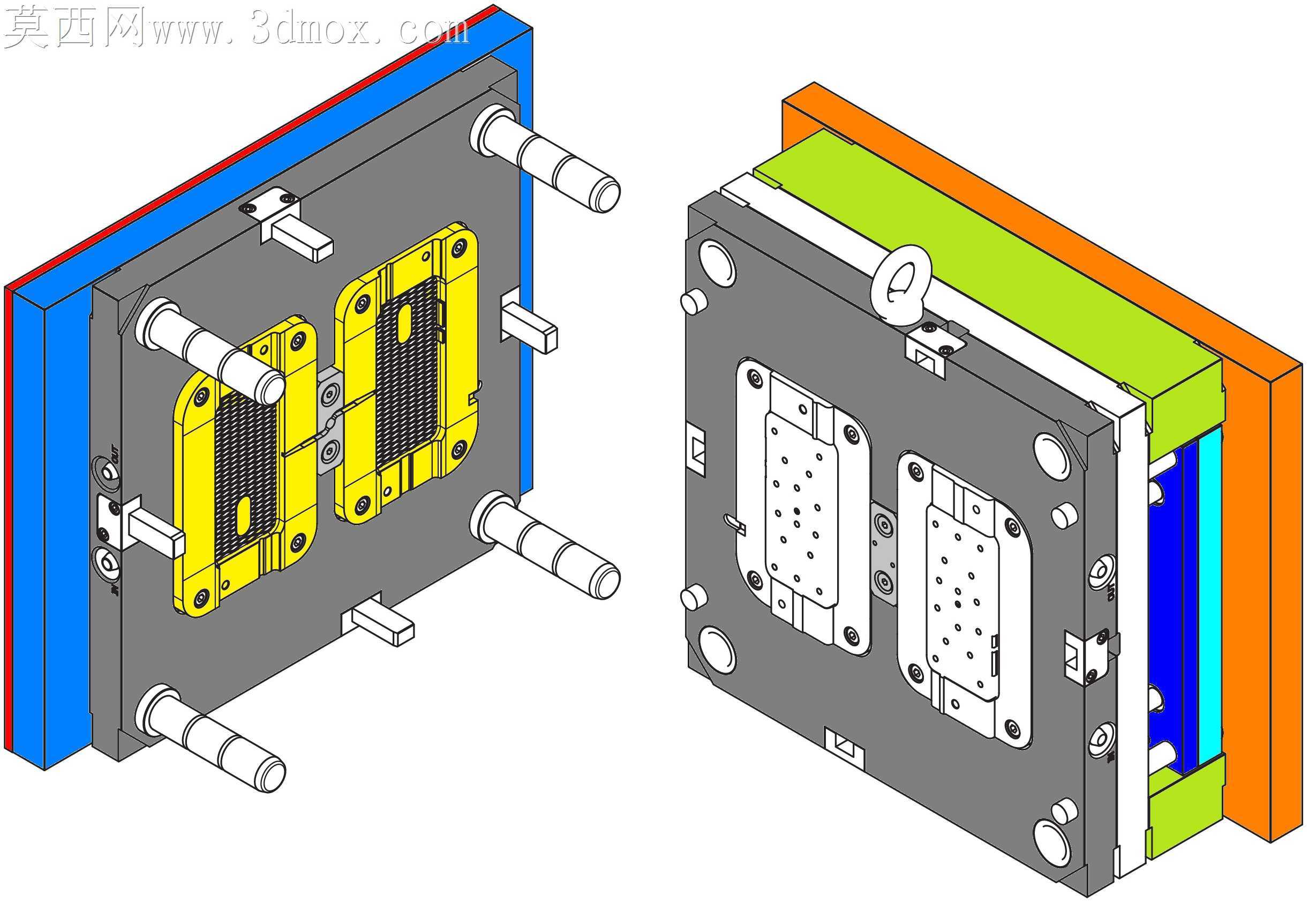

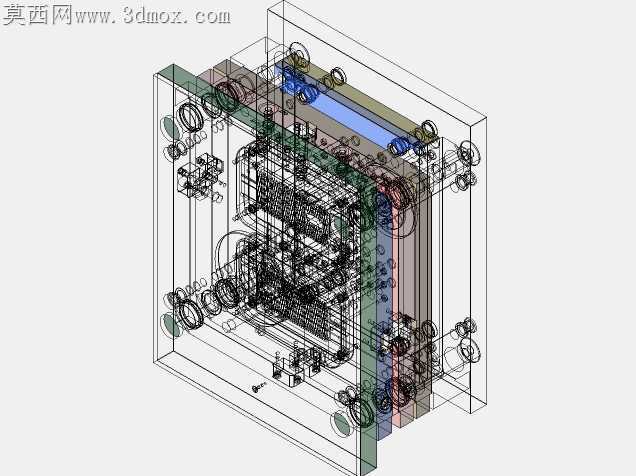

小尺寸消费电子外壳量产时，单腔模具的单位时间产出始终卡在成本红线边缘，多腔布局稍有不慎就会出现各型腔填充不均、飞边厚度差超0.02mm的问题，这套针对手机外壳设计的双列多腔注射模，从加工适配角度把量产环节的隐性公差风险提前消化在结构设计里。定模侧的型腔镶块采用分体式嵌装结构，没有做成整体式模板挖腔，就是考虑到手机外壳表面的细密网孔特征，整体铣削时刀具长径比过大，加工到网孔区域容易出现让刀，导致网孔通透率不一致，分体镶块可以单独拆下做慢走丝精加工，哪怕单个型腔出现磨损，也不用整块模板报废，更换对应镶块就能快速恢复生产。动模侧的型芯排布特意做了流道平衡偏移，没有按几何中心对称布置，因为靠近浇口套的两个型腔熔体流动阻力更小，刻意把远端型腔的流道截面做了0.15mm的收窄，配合模温分区控制的水道布局，能让四个型腔的填充时间差控制在0.03秒以内，避免出现部分型腔打不满、部分型腔飞边严重的问题。导柱导套的配合段做了不等长设计，靠近操作者一侧的导柱比其余三根长8mm，合模时先导入定位，避免吊模时模板倾斜碰伤型腔表面的抛光面，毕竟手机外壳的外观面要求镜面抛光，一旦碰伤就要花数小时返工抛光。侧抽芯的滑块没有用常规的斜导柱驱动，换成了内置式的斜顶加弹顶销组合，因为手机外壳侧面的卡扣位置空间狭窄，斜导柱需要的开模行程更大，会无谓增加模架整体尺寸，弹顶销能在开模瞬间先把塑件从型芯上顶出0.5mm的预松量，避免顶出时卡扣位置被拉白。冷却水道的走向特意避开了镶块的紧固螺丝孔，每一组水道都做了单独的堵头密封测试位，加工时可以先打水道再做镶块装配，不用怕钻穿螺丝孔导致漏水，生产时模温波动能控制在±2℃以内，塑件成型后的收缩率差能稳定在0.1%以内，减少后续整形的工作量。
