VL53L0X飞行时间测距传感器载板结构设计

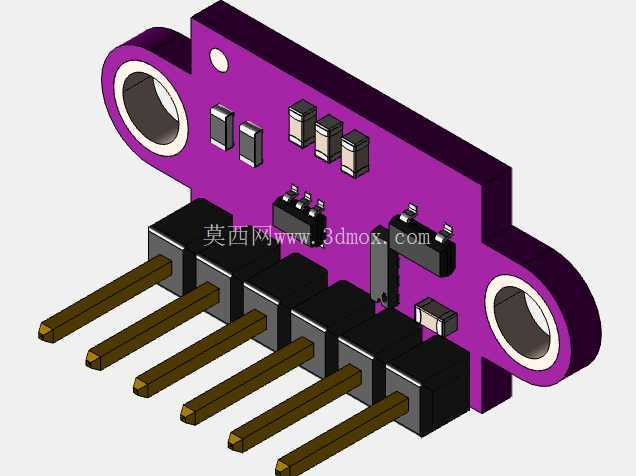

　　做嵌入式测距相关项目的工程师大多接触过VL53L0X这类ToF器件，裸芯片本身的SOP封装不适合 breadboard 调试也没法直接装到设备壳体里，所以配套的载板设计是把器件落地到实际项目里绕不开的环节。这次的载板结构完全围绕实际装机需求来做，没有多余的装饰性结构，所有特征都服务于安装、接线和器件防护。先看安装边界，载板两侧做了带沉台的安装孔，沉台深度刚好覆盖M2螺丝的头部，安装后螺丝不会突出板件表面，避免和周边结构件产生干涉，两个安装孔的中心距严格匹配常用的传感器安装位标准，不管是装在智能小车的前端支架、门禁设备的检测位还是工业流水线的物料检测工位，都不用额外做转接板，直接用M2螺丝就能固定，板件整体厚度控制在1.6mm，和常规PCB板厚一致，不会因为板件过厚占用过多设备内部的堆叠空间。

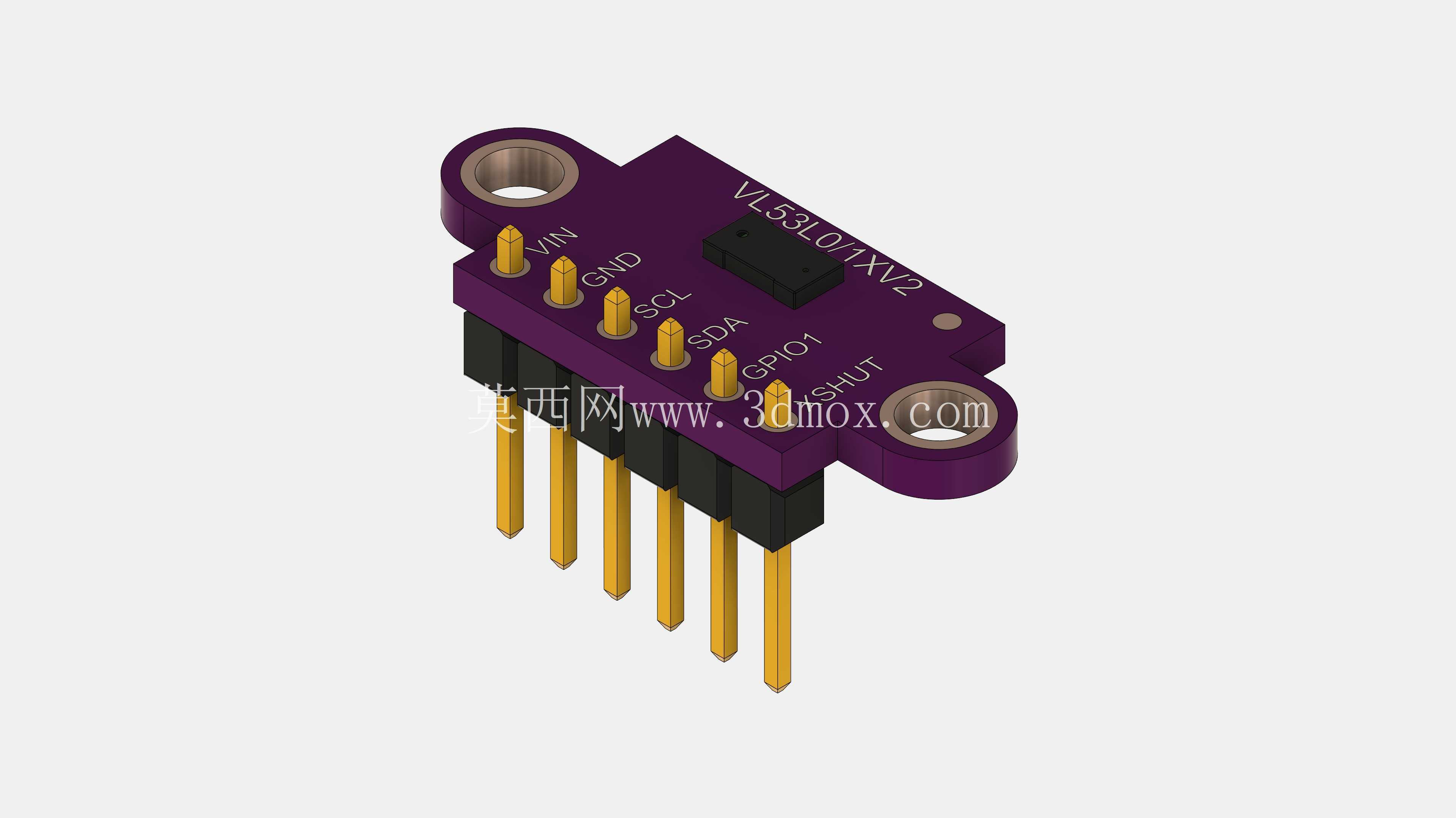

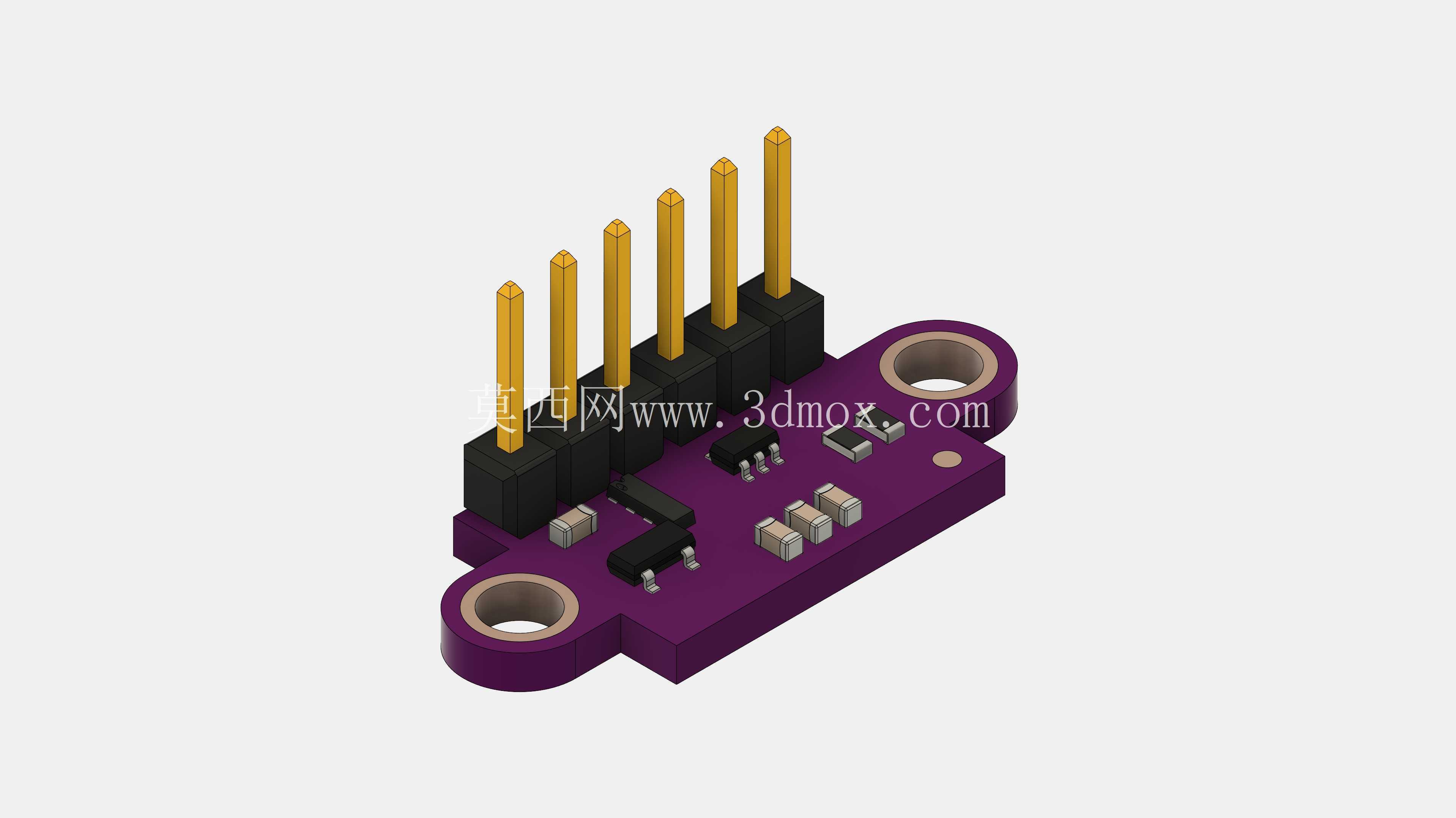

　　接线端采用了标准的2.54mm间距排针布局，一共引出6个引脚，分别对应电源、地、I2C通信、中断和使能功能，排针伸出载板背面的长度是7mm，既可以直接插在面包板上做原型调试，也能配合杜邦线连接到主控板，排针的焊盘做了加大处理，多次插拔也不会出现焊盘脱落的问题，适合研发阶段反复调试的使用场景。板上的器件布局完全遵循信号完整性要求，VL53L0X核心芯片放在载板前端居中位置，正面没有任何遮挡结构，保证红外发射和接收通路完全无遮挡，测距不会因为板件自身结构产生误差；周边的去耦电容、上拉电阻都紧贴芯片引脚布置，缩短高频信号的走线长度，减少电源噪声对测距精度的干扰，板边做了0.5mm的圆角处理，避免安装时锋利的板边割伤线材或者操作人员的手。

　　实际应用里，这类载板适配的场景非常广，小型机器人的避障检测上，它可以装在机器人四周，通过I2C总线挂载多个传感器，实现360度的近距离障碍物检测，相比红外避障传感器它的测距精度更高，不受被测物体颜色反光率的影响，黑色物体和白色物体的测距误差能控制在±3%以内；在智能卫浴设备里，它可以装在水龙头或者皂液器内部，检测人手的靠近距离，实现无接触触发，相比传统的红外对管方案，它的检测距离可调，不会因为环境光变化出现误触发；在工业设备里，它可以用来检测流水线物料的到位情况，安装在流水线侧面，不用接触物料就能判断物料是否到达指定工位，不会刮伤物料表面，响应速度也能满足高速流水线的检测需求。设计的时候特意考虑了不同使用场景的防护需求，载板上核心芯片的周边预留了0.8mm的高度空间，如果需要做灌封处理或者加装透明防护盖，不用改动载板结构就能直接安装，不会压到芯片表面的光学窗口；两侧的安装孔做了金属化处理，多次拆装螺丝也不会出现孔位开裂的问题，适合工业场景下的长期使用。排针的位置特意放在载板的后侧，接线之后线材会从载板后方引出，不会遮挡前端的光学检测面，走线的时候也能顺着设备支架排布，不会乱线干扰其他部件。

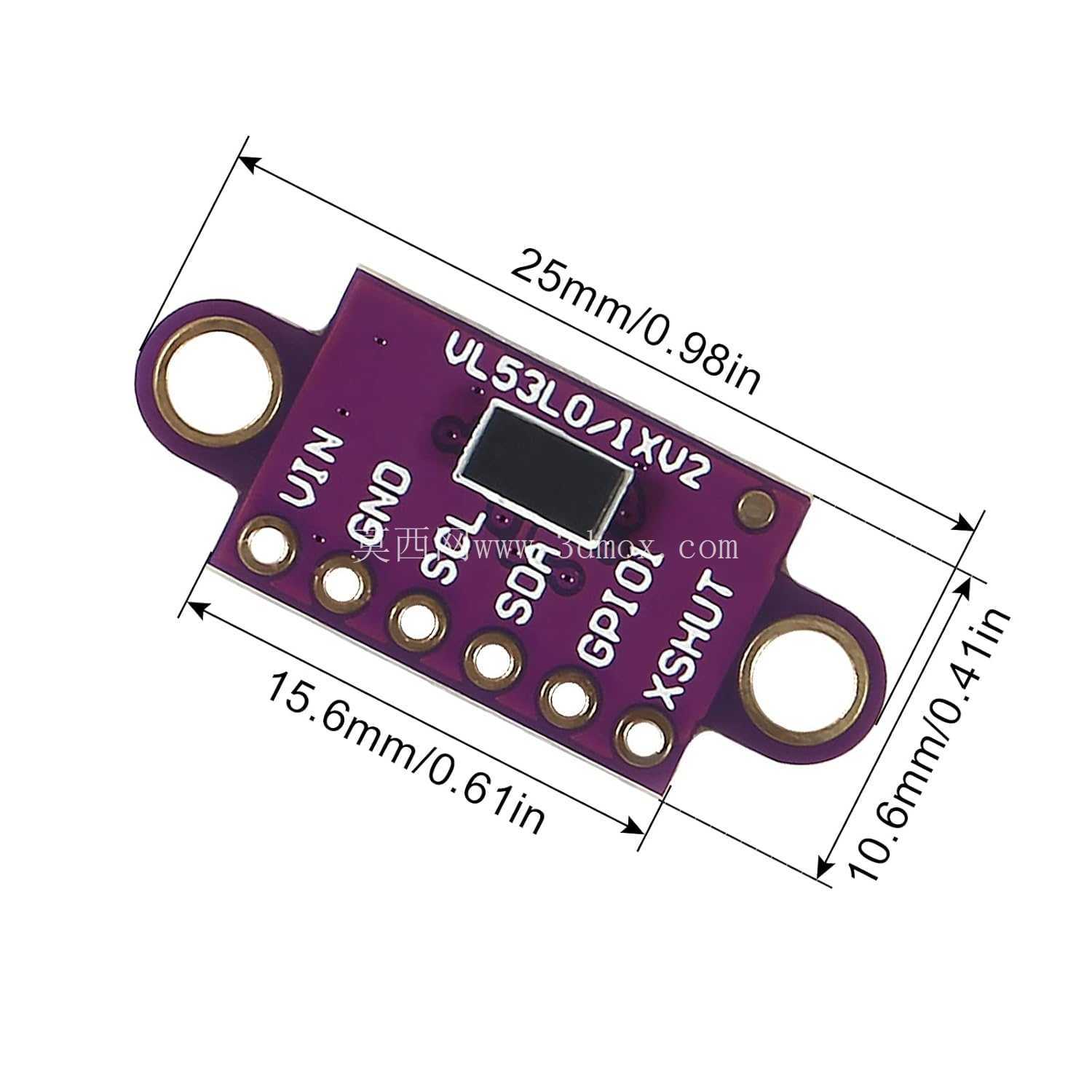

　　很多工程师自己画这类载板的时候容易忽略光学窗口的高度差，这次的设计里把芯片的光学窗口和载板表面的高度差控制在0.2mm以内，加装防护片的时候不会出现光线折射导致的测距偏差，不管是加装亚克力片还是玻璃片，只要厚度不超过1mm，测距精度都不会受到明显影响。另外载板的整体宽度控制在20mm以内，长度也只有35mm，属于非常紧凑的尺寸，哪怕是装在小型的穿戴设备或者微型无人机上，也不会占用过多的空间和重量，完全满足小型化设备的安装需求。
