Arduino电压检测传感模块结构设计

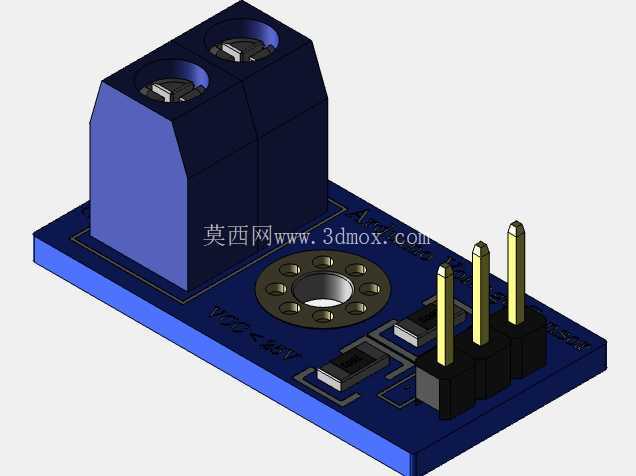

　　在嵌入式开源硬件开发、小型自动化测试台搭建、学生电子竞赛项目制作场景中，电压检测模块是不可或缺的信号采集配件，这类模块需要适配arduino主控板的接口标准，才能快速接入系统完成电压信号的转换与采集，无需额外设计信号调理电路，大幅缩短项目开发周期。这款电压传感模块的设计，首先围绕实际使用中的接线便利性做了结构优化，输入端采用大电流接线端子，能够直接接入0-25V范围的待测直流电压回路，不需要额外焊接导线，现场接线时只需拧动端子螺丝即可完成线路固定，适配多股铜芯导线的接入需求，避免虚接导致的采集误差。模块的PCB板外形尺寸控制在27mm×14mm，这个尺寸是经过多轮项目适配验证的，既可以直接插装在标准面包板上完成原型验证，也可以通过板载的安装孔配合M3螺丝固定在设备内部的安装立柱上，不会和周边的继电器模块、主控板、通信模块产生空间干涉，安装边界预留了足够的插拔空间，排针引脚采用标准2.54mm间距设计，和市面上绝大多数开源硬件主控板的扩展接口完全匹配，插装时不需要调整引脚位置，也不会出现引脚错位导致的短路问题。

　　从功能设计层面来看，模块板载了精密分压电阻与信号调理电路，能够将输入的较高直流电压按比例衰减到arduino主控板AD采样端口可承受的0-5V电压范围，避免高压输入损坏主控IO口，同时板载的电源指示电路可以直观反馈模块的供电状态，调试时不需要额外外接万用表就能判断模块是否正常上电。结构建模过程中，对每个元件的安装高度都做了精准还原，接线端子的高度、排针的露出长度、板载电阻电容的贴装高度都和实物保持一致，在做整机结构装配校验时，可以直接将这个模块模型导入装配体，检查模块和周边结构件的间隙是否合理，是否存在安装后端子被结构件遮挡无法接线的问题，提前规避实物组装时的干涉问题。

　　考虑到实际项目中模块经常会被安装在靠近动力线的位置，建模时还还原了PCB板的布线区域与元件布局，结构设计人员可以根据模型的元件分布，合理规划设备内部的走线路径，让强电走线和模块的信号采集路径保持足够的安全距离，减少动力线对电压采集信号的电磁干扰，提升采集数据的稳定性。不同于通用的电压采集电路，这款模块专门针对arduino生态做了接口适配，三个排针引脚分别对应信号输出、电源正极、电源地，接线定义和市面上常见的同类型模块完全兼容，替换现有项目中的旧模块时不需要修改接线顺序，也不需要调整程序里的引脚定义，直接替换即可正常工作。

　　模块上的圆形安装孔位置经过优化，既可以配合尼龙螺柱做绝缘安装，也可以配合铜柱做接地安装，适配不同设备的安装需求，安装孔周围预留了足够的螺丝沉头空间，使用M3螺丝固定时螺丝帽不会突出PCB板表面刮伤周边的导线。在做小型物联网电压监测节点设计时，这个尺寸的模块可以直接集成在节点外壳内部，不需要额外预留过大的安装空间，外壳的接线开口可以直接对应模块的输入端子位置，外部待测电压线路可以直接穿过外壳开口接入端子，简化外壳的开孔设计难度。建模过程中对端子的内部结构也做了适度还原，包括端子的螺丝孔位、压线弹片的位置，在做整机接线模拟时，可以直观看到导线接入后的弯曲半径是否合理，是否存在导线被端子边缘绝缘皮割破的风险，提前优化走线的固定方式。
