钢琴LED灯替换维修铰接结构件

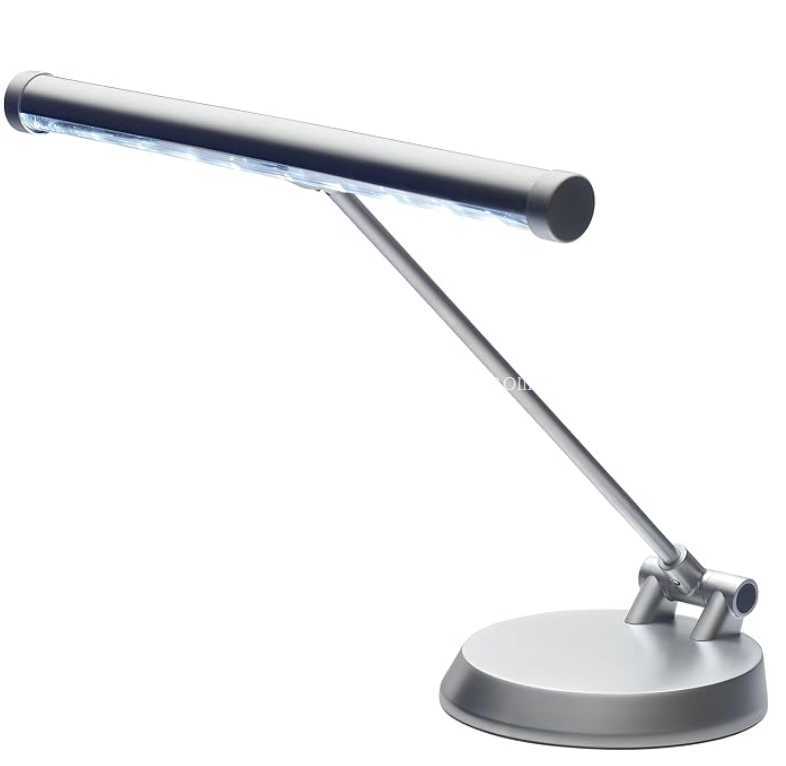

　　这款铰接结构件主要面向键盘类乐器配套照明灯具的维修替换场景，日常练琴场景中，钢琴、电键盘配套的夹式LED灯需要频繁调整照射角度，铰接部位长期承受反复弯折的载荷，加上意外磕碰、外力拖拽很容易出现转轴断裂、铰接位松脱的问题，原厂配件往往不单卖铰接组件，整灯更换成本偏高，这款替换件就是针对这类失效场景做的适配设计。从功能特性上看，该结构同时承担三个核心作用：首先是实现灯体与夹持底座之间的角度调节，支持多档位的俯仰角度停留，满足不同身高使用者、不同摆放位置下的照射角度需求，避免灯光直射琴键产生反光干扰读谱；其次是承担线缆过线功能，铰接部位预留了贯通的走线空腔，灯具供电的线缆可以从结构内部穿过，避免外露线缆在反复转动过程中出现弯折疲劳、外皮破损的问题，适配线径对应常规小功率LED灯的供电线缆规格；第三是保证连接结构的结构强度，铰接部位的受力薄弱点做了加厚加强处理，相比原厂易断裂的薄壁结构，抗冲击、抗疲劳性能有明显提升。

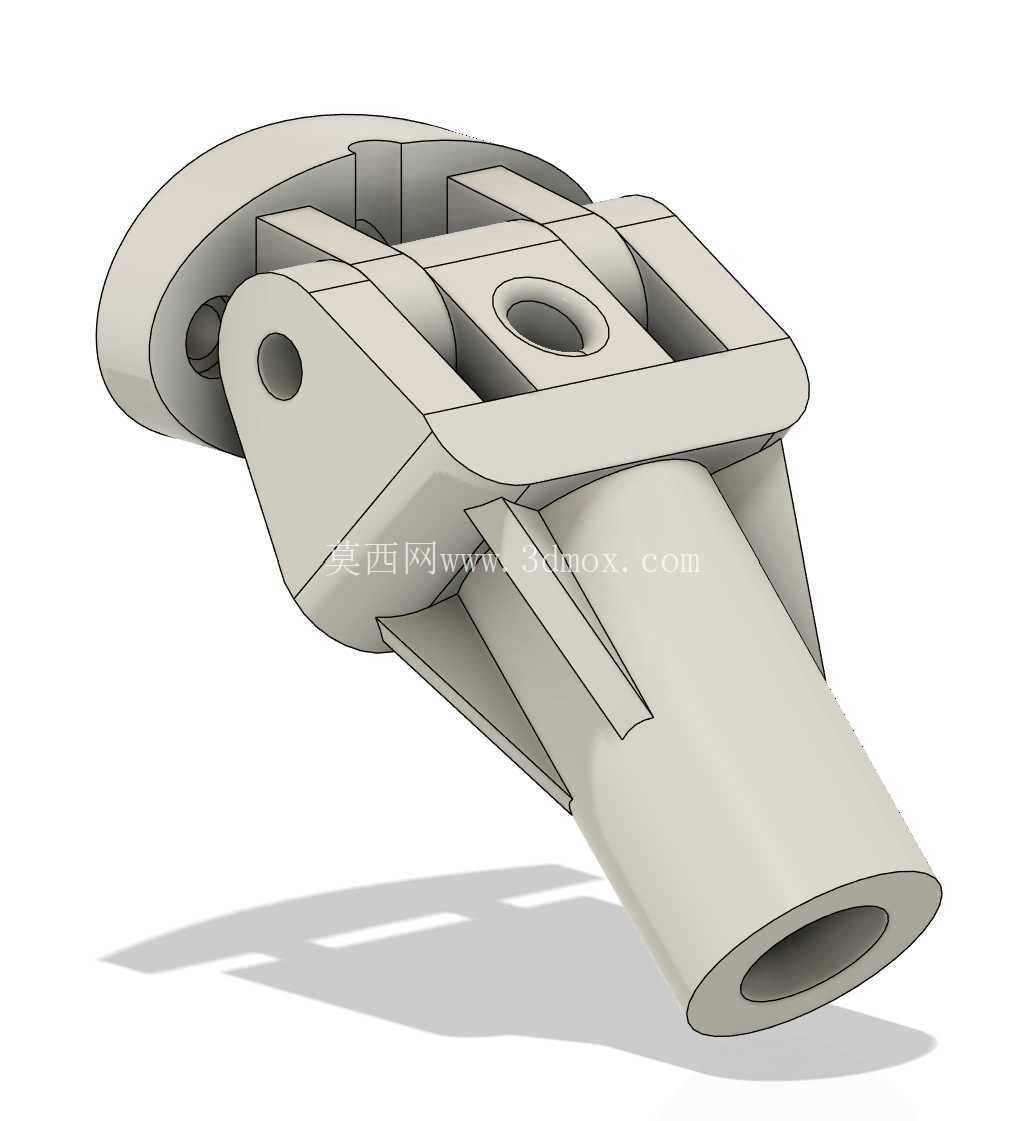

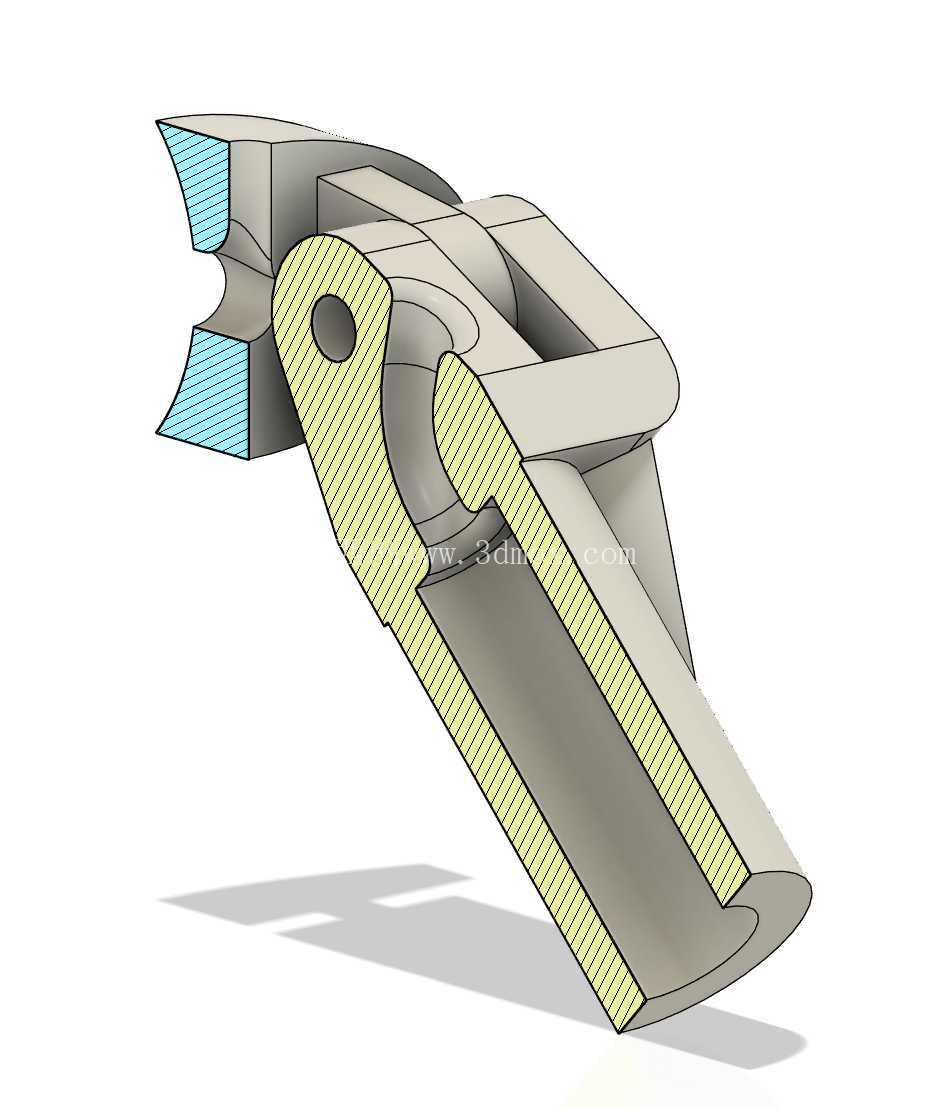

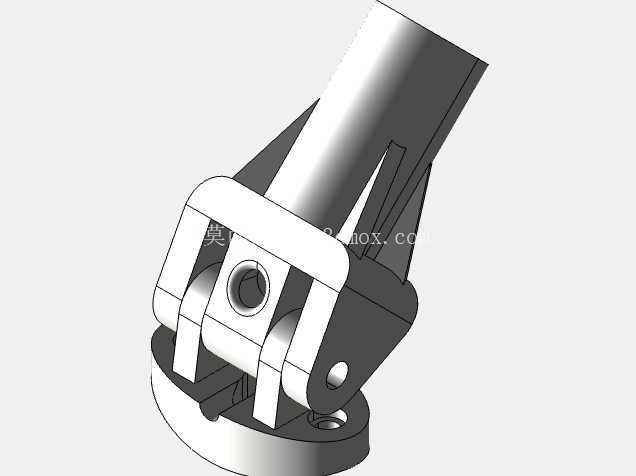

　　设计过程中首先还原了原厂铰接件的安装配合边界，夹持端的圆柱插接尺寸完全匹配原有灯夹的安装孔位，不需要对原有灯夹、灯体做任何二次打磨或改装，直接替换损坏的铰接件即可完成装配；转轴部位采用了同规格的铰接配合间隙，既保证转动时的阻尼感，调整角度后不会自行下垂移位，又不会出现转动卡滞、阻尼过大调整费力的问题。结构外形上，铰接转动端采用多耳片配合的转轴结构，分散转动时的剪切应力，避免单耳片结构受外力时容易从根部断裂的问题；与灯体连接的插接柱做了周向限位结构，装配后不会出现灯体相对于铰接件周向转动的问题，保证角度调整的一致性；插接柱根部设置了三角加强筋，抵消灯体自重带来的根部弯矩，即使灯体受到意外侧向碰撞，加强筋也能分散应力，避免根部断裂。

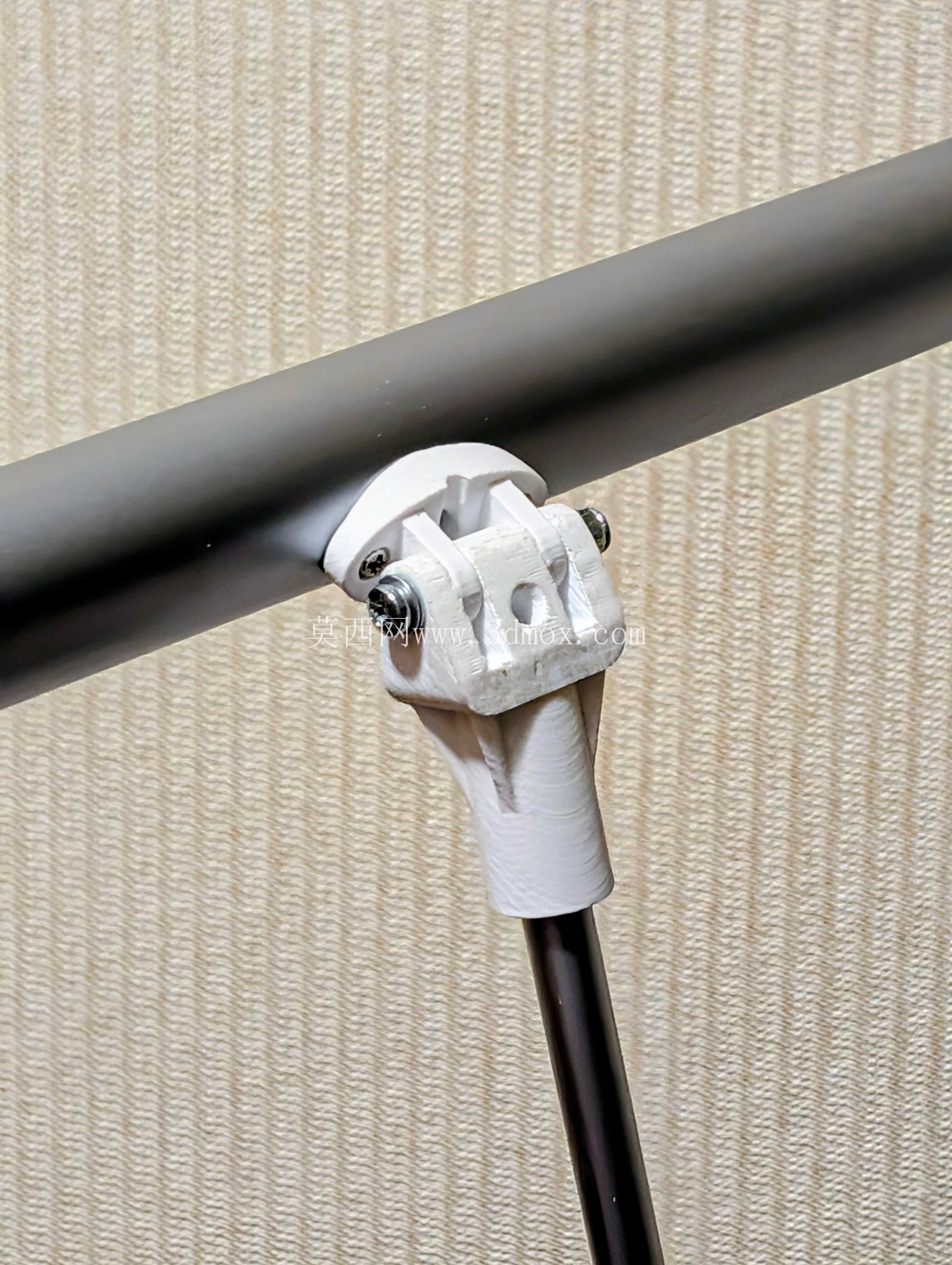

　　安装边界方面，该铰接件转动过程中不会和灯夹、灯体外壳产生运动干涉，最大俯仰角度覆盖日常练琴需要的全部照射范围，从贴近琴面的低角度照射到向上抬起的高位照射都能顺畅实现；整体结构的外形尺寸和原厂损坏件完全一致，替换后不会突出于灯体原有外壳轮廓，不影响灯具整体的外观协调性，也不会在调整角度时刮碰到琴体表面。实际装配时只需要将原有损坏的铰接件拆除，把供电线缆穿过该替换件的内部空腔，两端分别对应插入灯夹和灯体的安装位，穿好转轴销钉即可完成维修，整个过程不需要特殊工具，普通使用者参照原有结构的装配关系就能完成更换，修复后的灯具转动手感、结构强度都能达到甚至超过原厂新品的使用状态，有效延长夹式钢琴LED灯的整体使用寿命，避免小部件损坏就整灯报废的浪费问题。
