适配MAX30102的PPG波形传感带电气盒

　　在可穿戴生理信号监测、个人健康数据采集、嵌入式生理传感开发这些场景里，传感模块的防护与集成一直是结构设计里容易被忽略但直接影响使用体验的环节。这款带电气盒的结构，核心是为MH-ET LIVE MAX30102 PPG传感模块搭配STM32 BluePill最小系统板做集成封装，专门面向3D打印工艺做了结构适配，解决裸板模块使用时容易磕碰、接线拉扯脱落、传感窗口对位不准的实际问题。

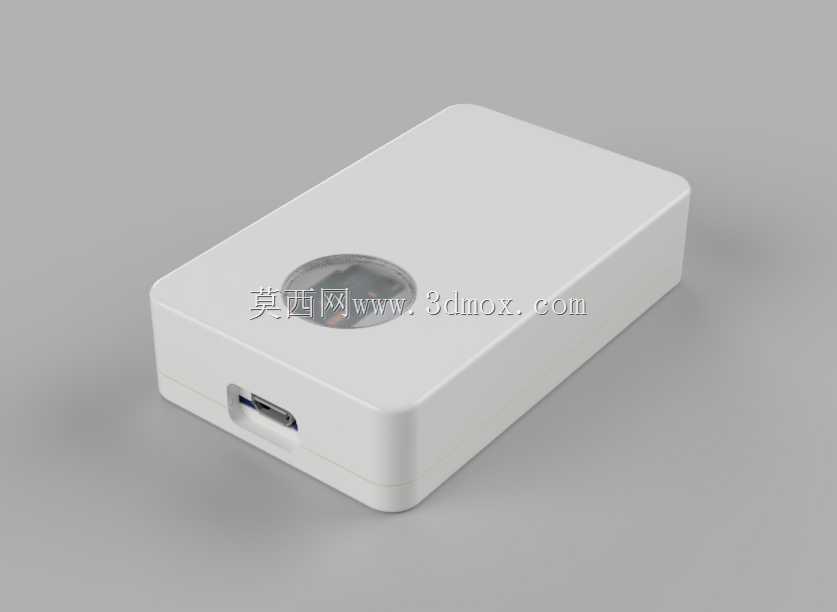

　　从实际用途来看，这个盒体承担了三重作用：第一是物理防护，把核心的PPG光学传感芯片、主控电路板都封闭在壳体内，避免日常使用中灰尘、汗液沾污电路板焊盘，也防止外接引线被外力扯动时直接作用在板载接头上造成脱焊；第二是传感对位约束，盒体正面预留的圆形开窗刚好对准MAX30102的光学发射接收窗口，使用时窗口位置能稳定贴合待测皮肤表面，不会因为电路板移位导致光信号采集偏移，减少运动伪差对PPG波形的干扰；第三是走线规整，侧面预留的Type-C接口开孔刚好对齐板载的USB接口位置，不需要额外飞线就能直接完成供电与数据传输的外接，盒体内部的空腔留足了接线余量，不会出现组装时线序挤压弯折造成的接触不良。

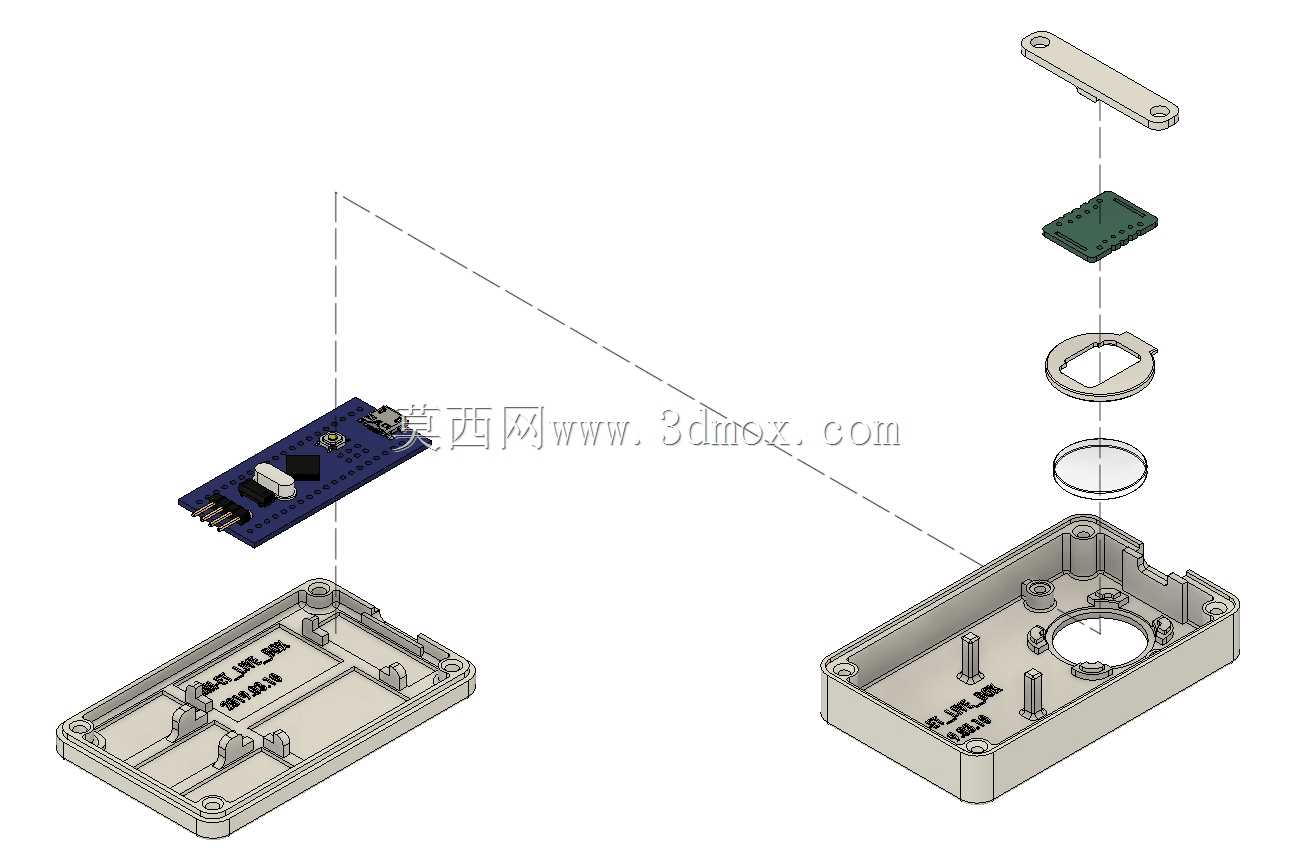

　　设计思路上完全围绕FDM 3D打印的工艺特性做了优化，所有壳体转角都做了R2以上的圆角过渡，没有小于0.8mm的薄壁结构，打印时不需要额外添加支撑就能完成壳体成型，内壁的卡扣结构直接和壳体一体打印，不需要额外加装螺丝或者铜柱就能完成上下盖的扣合，组装效率比螺丝固定的结构提升至少40%。内部的腔体尺寸做了精准的限位设计，STM32 BluePill板的四个角对应位置都做了1mm高的定位凸台，电路板放进去之后不会在腔体内窜动，MAX30102模块的安装位置预留了0.5mm的高度差，刚好让传感窗口表面和盒体外表面齐平，既不会突出壳体造成磨损，也不会内凹导致光线传播路径变长影响信号强度。

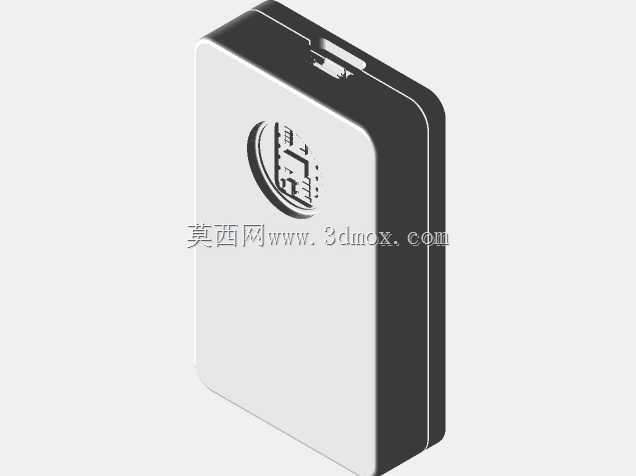

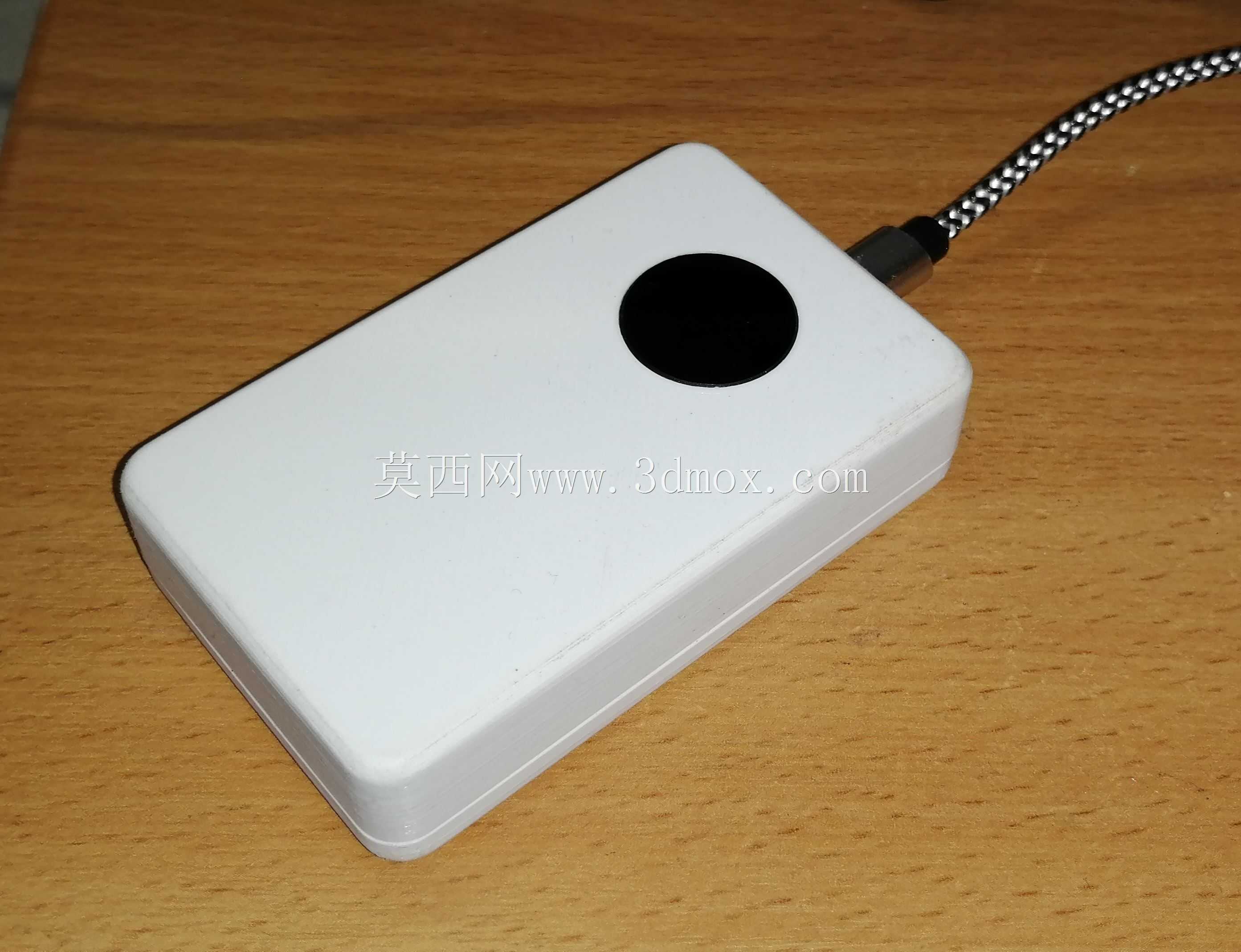

　　安装边界方面，盒体整体外形做了圆角长方体设计，长宽尺寸控制在70mm*45mm，整体厚度18mm，属于可以单手握持或者通过绑带固定在腕部的尺寸范围，侧面的接口开孔边缘做了0.3mm的倒角，插入USB线时不会因为孔位边缘的毛刺卡滞线材。上下盖的配合面做了0.2mm的间隙配合，考虑到3D打印的材料收缩率，PLA材料打印时不需要做额外的尺寸补偿就能实现顺畅扣合，扣合之后的配合缝隙小于0.3mm，日常使用中不会出现缝隙过大进灰的问题。正面的传感窗口开孔直径12mm，刚好覆盖MAX30102的整个光学区域，开孔边缘做了向内的0.5mm凸边，能挡住环境杂光从窗口侧面进入传感区域，进一步提升PPG波形采集的信噪比。

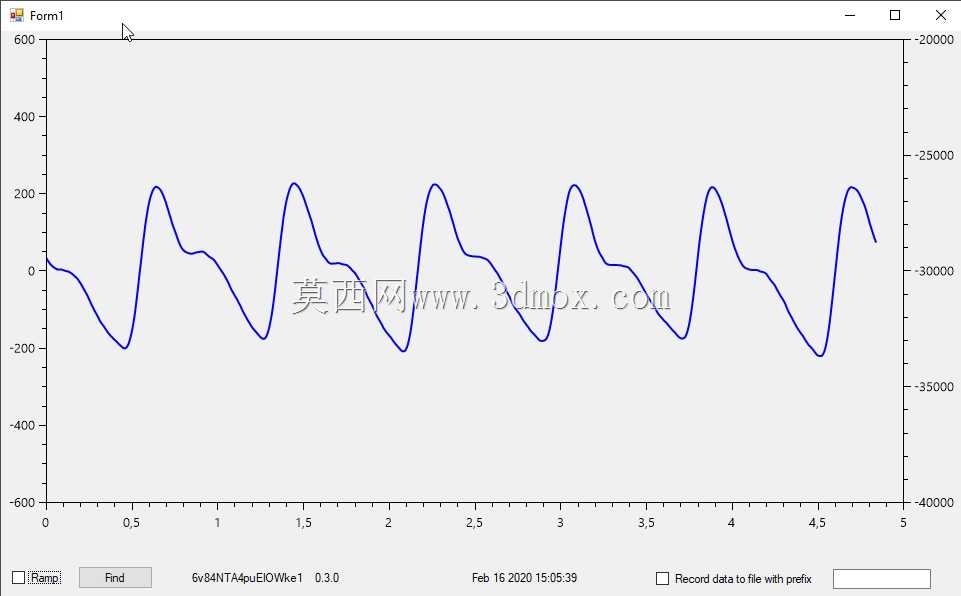

　　在实际的工程验证场景里，这个结构可以直接用于个人健康监测设备的原型验证，不需要额外开模就能快速组装出可实际使用的监测终端，采集心率、血氧饱和度、心率变异性这些核心生理参数，相比裸板搭建的测试装置，集成后的盒体结构能让测试过程的稳定性提升很多，不会因为触碰电路板导致信号中断，也方便在不同的测试场景下移动携带。内部的空腔还预留了少量余量，可以根据实际需求加装小型锂电池模块，做成完全无线的便携监测终端，不需要改动外部壳体结构就能完成功能扩展。
