MAX30102心率血氧传感器带电板结构设计

　　这款MAX30102配套的MH-ET带电板，是面向可穿戴健康监测、便携式生理信号采集场景开发的功能载板，核心作用是为MAX30102光电传感芯片提供稳定的供电、信号引出与安装支撑，适配开源PPG波形采集项目的外设扩展需求。从实际工程应用角度看，这类载板常被集成到腕带式健康手环、指夹式血氧探头、桌面式生理信号采集终端中，也会被高校实验室、开源硬件开发者用于心率血氧算法验证、可穿戴设备原型开发，相比直接焊接裸芯片，使用标准化载板可以大幅降低原型搭建的接线难度，减少信号干扰带来的采集误差。

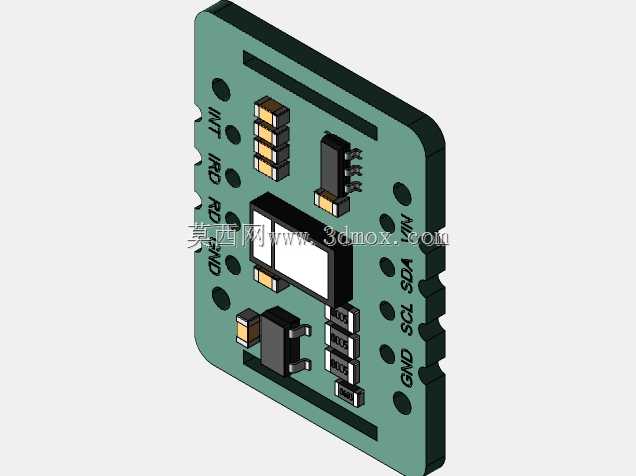

　　设计层面，载板采用规则矩形PCB结构，边缘做了半孔工艺处理，侧边预留的焊盘直接引出INT、IRD、RD、END、VIN、SCL、SDA、GND等功能引脚，既可以通过排针直插焊接到主控扩展板上，也能通过半孔直接焊接柔性排线，适配不同安装空间的集成需求。板上元件布局遵循信号流向原则，光电传感芯片放置在板端靠近检测接触面的位置，周边的滤波电容、限流电阻紧贴芯片电源引脚布置，尽可能缩短电源回路走线长度，降低电源纹波对微弱光电信号的干扰；板上预留的多个圆形安装孔，孔径适配M2规格的固定螺丝，既可以用螺丝将载板直接固定在设备外壳的安装柱上，也能配合铜柱实现层叠式安装，和主控板、电池模块堆叠组装，缩小整体设备的占用空间。

　　尺寸控制上，载板的外部尺寸公差控制在±1mm范围内，这个精度等级完全适配消费类电子外壳的装配要求，不会因为板件尺寸偏差导致外壳合模困难、传感器对位偏移的问题。板上元件的高度做了统一管控，最高的元件高度不超过5mm，确保载板装入配套设计的MH-ET_LIVE盒子后，传感器检测面可以紧贴外壳的透光窗口，不会因为元件过高顶到外壳内壁，也不会因为传感器离窗口过远导致外界杂散光进入接收端，影响PPG波形的采集质量。

　　从安装边界来看，载板的非元件面做了净空处理，没有布置过高的元件，安装时可以紧贴设备内壁的定位槽放置，不需要额外预留背部的元件避让空间；侧边的引脚排列间距统一为2.54mm标准间距，兼容通用的面包板、杜邦线连接，开发者在原型验证阶段不需要定制特殊的连接线材，使用常规电子耗材就能完成接线调试。板上的电源引脚做了防反接保护设计，实际使用时即使误接电源正负极，也不会直接烧毁传感芯片，降低了调试阶段的硬件损坏风险。

　　针对PPG信号采集的特殊需求，载板在布线时对光电信号的走线做了包地处理，周边布置密集的接地过孔，减少周边数字信号、电源噪声对模拟采集信号的串扰，实际采集时可以获得更平滑的脉搏波形，减少算法端的滤波压力。载板的供电范围兼容3.3V到5V的常用主控电平，不需要额外添加电平转换电路，就能直接对接Arduino、ESP32、STM32等常用开源主控板，适配绝大多数开源健康监测项目的硬件需求。在配套外壳设计时，只需要在对应传感器的位置预留8mm左右的透光窗口，窗口区域使用透明PC或者亚克力材质，其余区域做遮光处理，就能避免环境光干扰，保证检测精度；安装时载板的传感器面要正对透光窗口，窗口和传感器表面的间隙控制在0.5mm以内，间隙过大会导致光强衰减，检测灵敏度下降，间隙过小则容易因为装配公差刮蹭传感器表面的滤光层。
