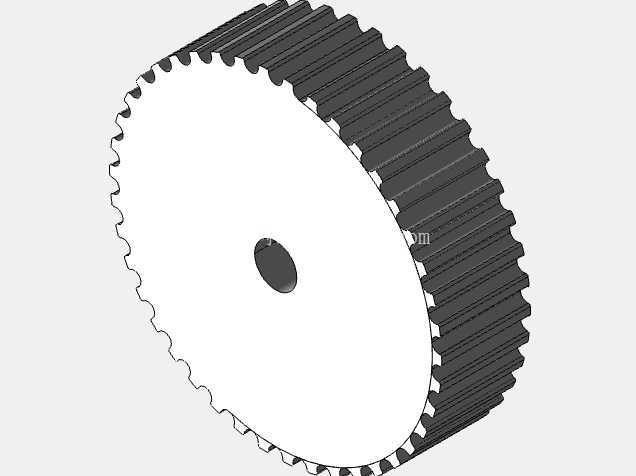

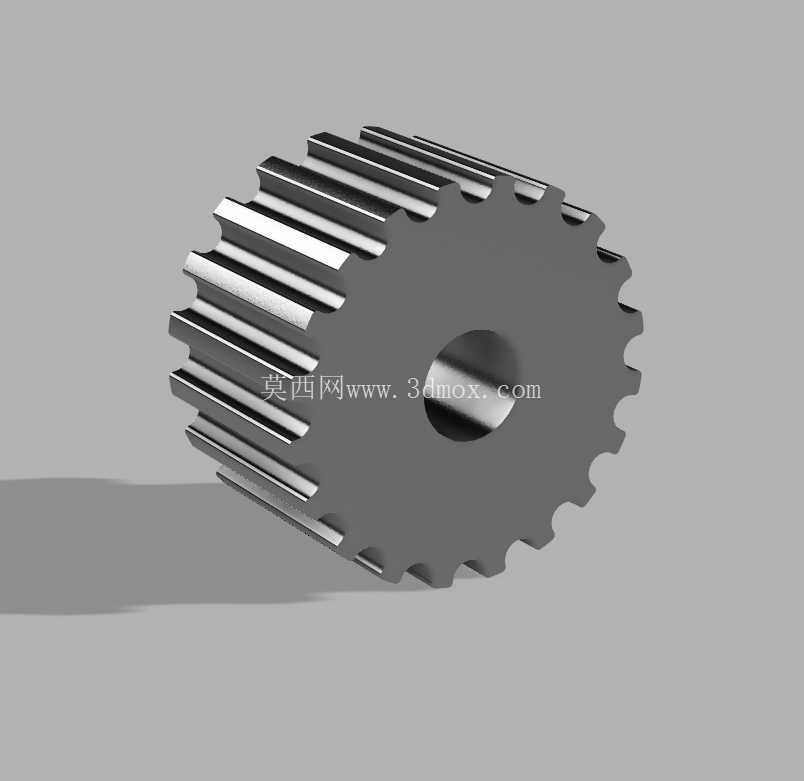

全参数化GT3正时同步皮带轮结构设计

项目分类:通用机械零部件 发布时间:2026-05-29 ID:1165691
  • 全参数化GT3正时同步皮带轮结构设计
  • 全参数化GT3正时同步皮带轮结构设计

  在中小功率精密传动场景里,正时皮带轮的应用覆盖了从桌面级自动化输送机构、小型动力传输单元到定制化非标设备的动力传递环节,这类带轮依靠齿形啮合实现无滑差的同步传动,相比平带传动能保证严格的传动比,相比链传动又具备运行噪音低、无需额外润滑、维护频次低的优势,尤其适合对传动精度有要求、安装空间紧凑的轻载传动工位。这款GT3齿形的正时皮带轮,在设计阶段就充分考虑了不同加工场景的适配性,不管是采用3D打印做快速原型验证,还是走CNC精铣做小批量功能件生产,全参数化的建模逻辑都能让设计调整效率大幅提升——不需要逐个特征重画,只要修改对应参数就能快速生成适配不同带宽、不同齿数、不同安装轴径的衍生型号,能覆盖绝大多数轻载同步传动的选型需求。

  从结构细节来看,带轮的齿形完全遵循GT3齿廓标准,齿侧间隙控制在合理区间,既不会因为间隙过大导致传动回程误差超标,也不会因为间隙过小造成皮带齿面过度磨损,啮合过程中皮带齿能顺畅进入齿槽,脱离时也不会出现卡滞、蹭齿的问题。带轮的基准轴孔默认设置为5mm直径,这个尺寸刚好适配市面上多数小型传动场景常用的光轴、D型轴安装需求,轴孔与带轮本体的同轴度公差在建模时就做了基准约束,能避免安装后出现带轮径向跳动,导致皮带运行时跑偏、磨损加剧的问题。带轮的齿顶圆、齿根圆都做了微小的圆角过渡,一方面是减少加工时的应力集中,提升零件本身的结构强度,另一方面也能避免尖锐棱边刮伤皮带的齿面与基带,延长配套同步带的使用寿命。在安装边界上,带轮的轮毂厚度、齿面宽度都做了对应带宽的适配设计,不同带宽对应的带轮挡边高度也做了参数化匹配,能防止皮带在高速运行时从带轮上滑脱;安装时只要保证主从动带轮的端面共面,张紧力调整到皮带下压量符合对应带宽的推荐值,就能实现长时间稳定运行。针对没有专业三维软件的使用者,建模过程中同步梳理了分步的特征构建步骤,哪怕是刚接触机械设计的从业者,也能跟着步骤理解这类同步带轮的设计逻辑,掌握齿形绘制、参数关联、特征阵列的核心要点,不需要从零开始摸索齿形参数的计算逻辑。

  在实际选型替换时,只要确认传动系统的齿形规格、所需齿数、适配带宽、安装轴径这几个核心参数,就能通过参数调整快速生成匹配的带轮模型,不需要反复测绘、反复修改特征,能大幅缩短非标设计的周期。这类带轮在实际使用中,常见的应用场景包括小型自动化设备的进给传动、桌面级3D打印机的轴传动、小型输送线的动力传递、定制化实验设备的传动单元,相比采购标准件,参数化设计的带轮能更好适配特殊的安装空间要求,比如当设备内部安装空间局促,需要调整轮毂长度、或者需要在带轮上额外增加定位螺孔、减重槽的时候,直接在参数化模型上调整对应特征即可,不需要重新建模,能有效提升设计迭代的效率。

  建模过程中对带轮的每一处尺寸都做了参数关联,齿数、模数、齿厚、轴孔直径、轮毂外径、挡边高度这些核心尺寸都可以通过参数表直接修改,修改后所有关联特征会自动更新,不会出现特征报错、尺寸错位的问题,不管是做单件定制还是系列化衍生设计,都能保证模型的准确性,减少建模出错的概率。从加工适配性来看,3D打印制作时,模型的最小壁厚、齿形细节都满足FDM、光固化等常见3D打印工艺的成型要求,不需要额外添加支撑就能打印出完整的齿形;CNC加工时,模型的特征分层符合铣削加工的工艺逻辑,齿形的走刀路径可以直接从模型提取,不需要做额外的特征修补,能减少加工前的模型处理时间。
