NAS机箱PCIe位双风扇散热安装支架

在小型NAS存储设备的改装实践中，机箱内部PCIe扩展位的空间浪费与散热瓶颈是长期困扰DIY用户与小型存储设备集成商的共性问题。常规紧凑型ITX机箱为了控制整机体积，PCIe插槽区域往往预留了空置的挡板位，当用户加装多块扩展卡后，相邻板卡之间的空隙不仅没有得到有效利用，还会因为板卡密集排布导致风道被阻断，高负载下网卡、SATA扩展卡的主控芯片温度容易突破阈值，引发掉盘、网络断连等稳定性故障。这款PCIe位支架正是针对这类紧凑机箱的空间痛点开发，直接替换原有PCIe插槽的空白金属挡板，在不额外占用机箱内部纵向、横向安装空间的前提下，将闲置的挡板位转化为主动散热模块的安装载体，适配Jonsbo N4这类热门小体积NAS机箱的内部结构。

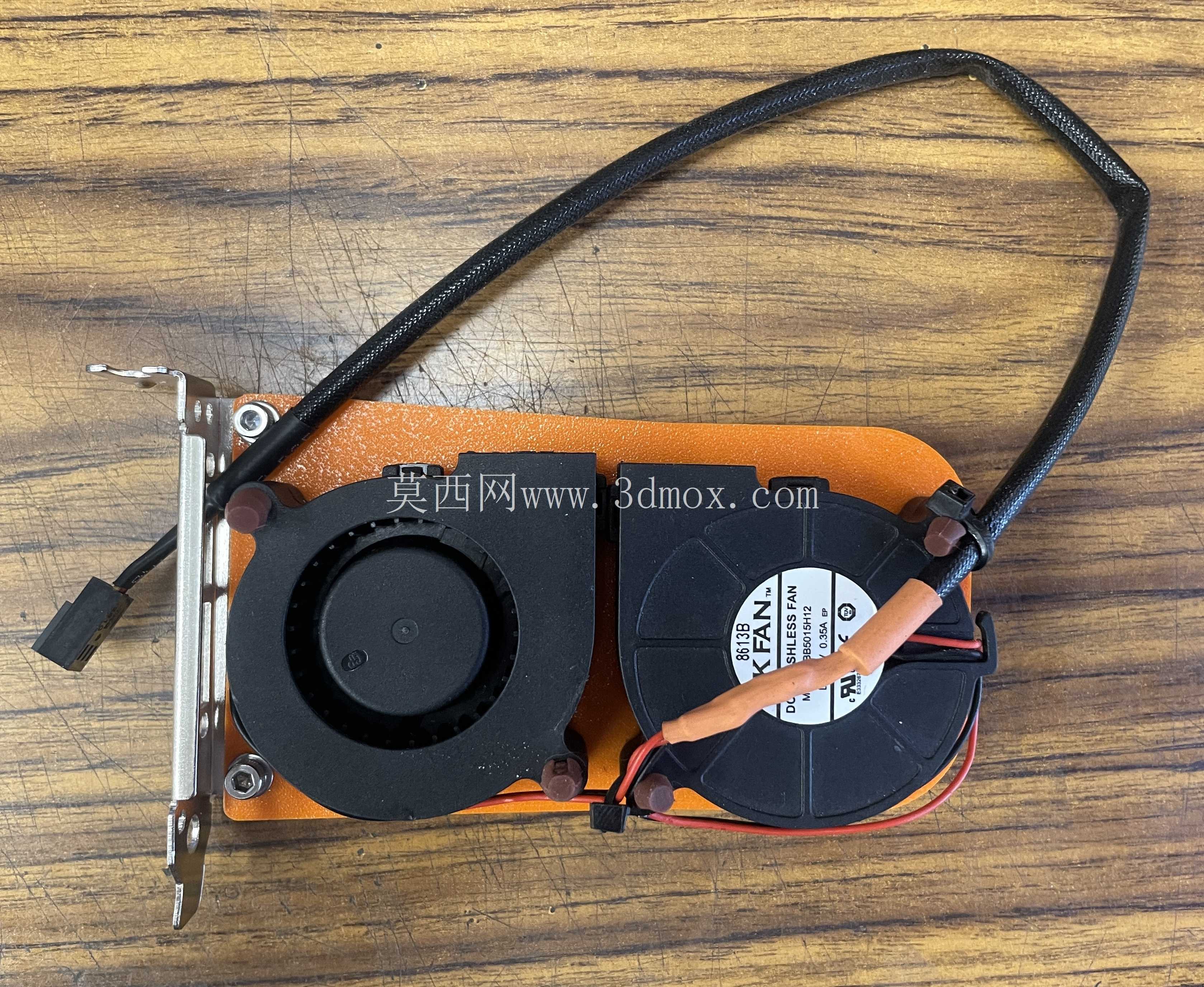

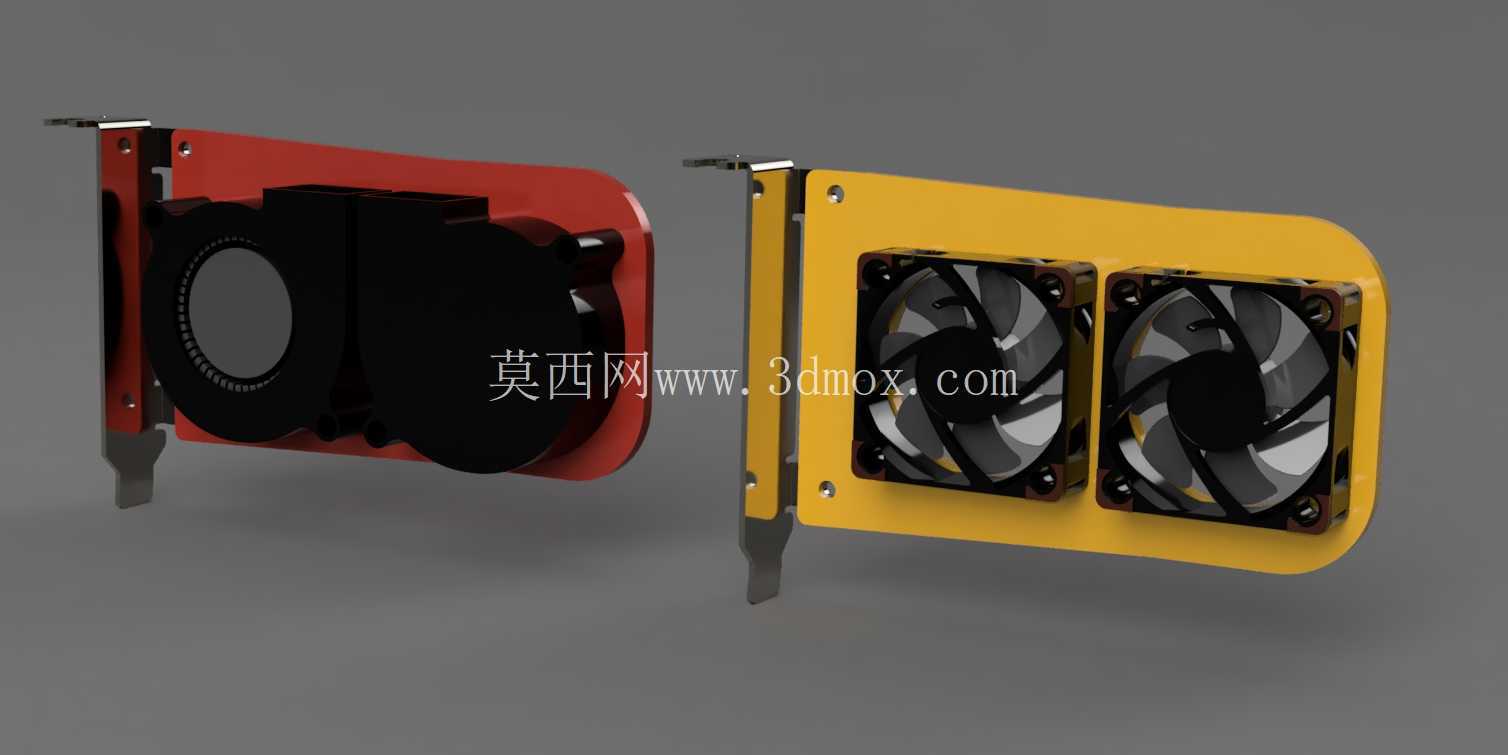

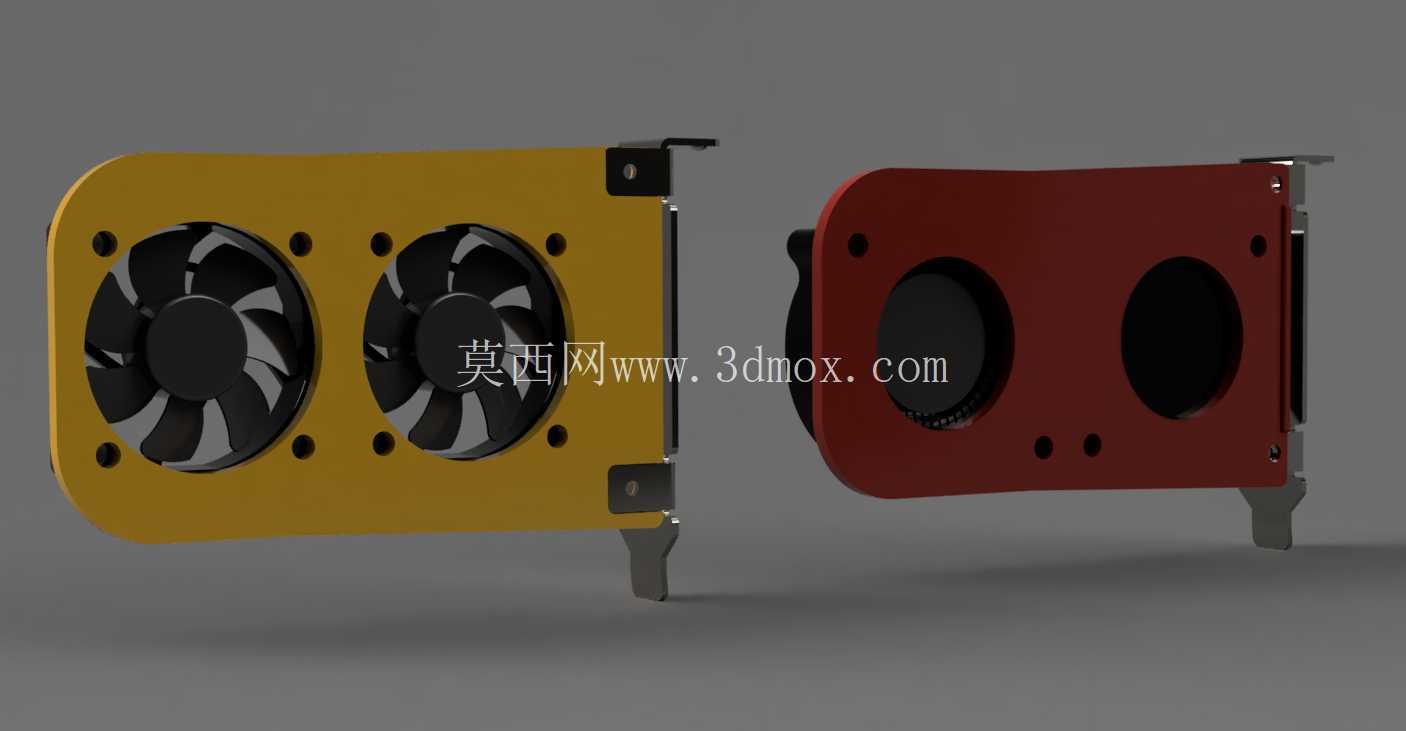

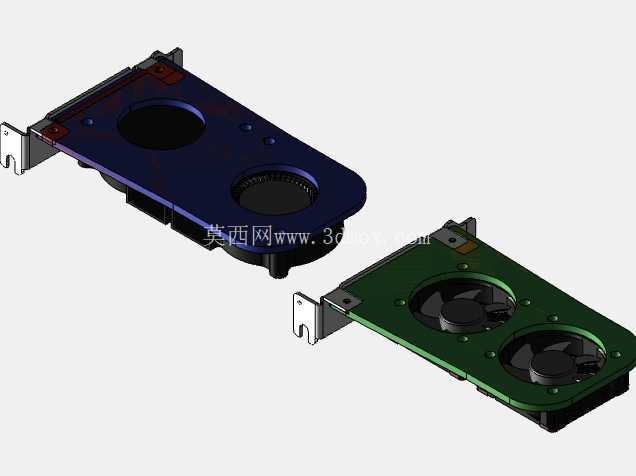

从功能实现逻辑来看，这款支架采用薄型板体设计，整体厚度控制在标准PCIe挡板的允许公差范围内，不会与相邻插槽的扩展卡产生物理干涉。支架主体预留了双40mm轴流风扇的安装位，两个风扇并排布置后，可从机箱PCIe挡板侧的通风栅格吸入外部冷空气，直接吹向相邻PCIe插槽上安装的10Gbps网卡、SATA扩展卡等发热元件，气流顺着板卡表面流向机箱内部的主散热风道，最终由机箱尾部或顶部的排风风扇将热量带出，形成点对点的定向散热路径，相比传统依靠机箱整体风道被动带走扩展卡热量的方式，散热效率提升明显，可将高负载下的扩展卡主控温度降低15到20摄氏度。除了双风扇版本，设计中还预留了单风扇版本的安装孔位，可适配不同的散热需求与机箱内部空间余量，用户可根据自身扩展卡的发热功率灵活选择配置。

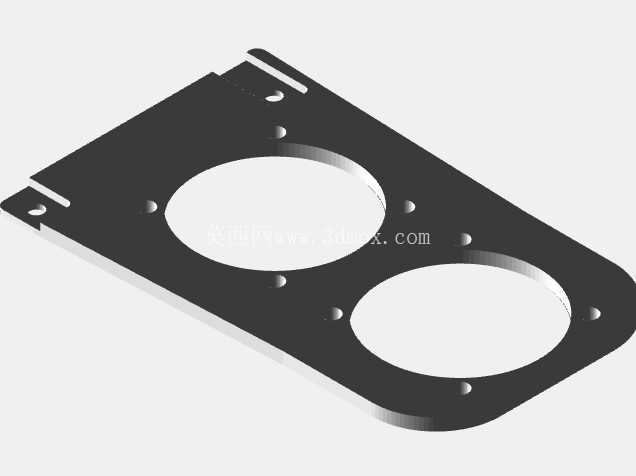

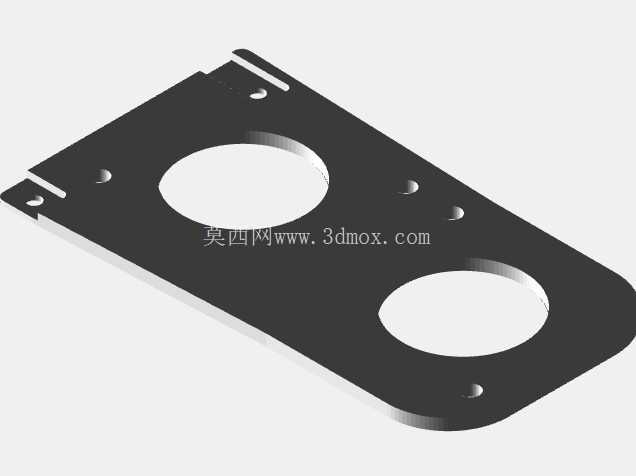

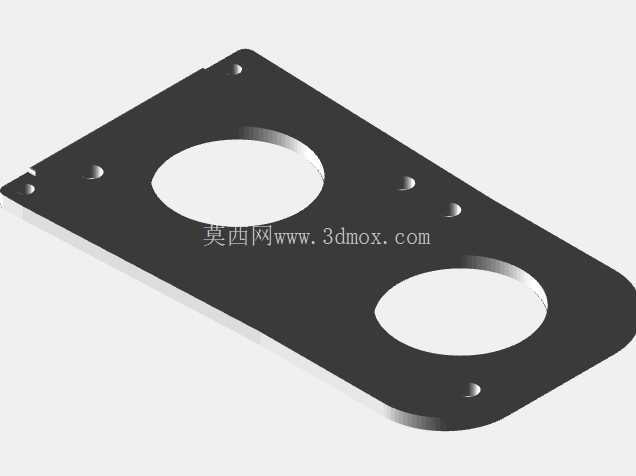

安装边界的适配是这类改装件设计的核心难点，这款支架严格遵循标准薄型PCIe挡板的安装尺寸规范，板体上的固定孔位采用标准M3螺丝规格，孔间距设置为54mm，与市售绝大多数全尺寸PCIe支架的安装孔位保持一致，无需对机箱原有结构进行打孔、切割等破坏性改装，用户只需拆下原有空置PCIe位的金属挡板，将预装了风扇的支架对准机箱挡板位的固定孔，拧上原有固定螺丝即可完成安装，整个改装过程不超过十分钟。支架的板体边缘做了圆角钝化处理，避免安装过程中划伤手部或板卡上的电子元件，风扇安装位周围预留了2mm的凸台，既可以增加板体的结构强度，避免长期使用后板体变形导致风扇运转产生共振噪音，也可以为风扇的接线留出足够的走线空间，防止线材被风扇叶片剐蹭引发故障。

在实际应用场景中，这类支架不仅适用于家用NAS的改装，也可用于小型工控机、软路由设备的PCIe位散热升级，这类设备往往采用紧凑机箱设计，内部空间局促，扩展卡的散热条件远差于标准ATX机箱，通过在空置PCIe位加装定向散热风扇，可有效改善扩展卡的工作环境，延长设备的连续无故障运行时间。设计过程中充分考虑了不同用户的使用差异，支架板体上的风扇安装孔位同时适配主流40mm风扇的两种常见孔距规格，用户无需单独购买特定型号的风扇，使用手头闲置的标准40mm轴流风扇即可完成装配，进一步降低了改装成本。支架的板体采用硬质板材加工，表面做了耐磨抗氧化处理，长期在机箱内部的高温高湿环境下使用也不会出现锈蚀、涂层脱落等问题，结构强度足以支撑两个风扇长期运转产生的微幅振动，不会出现支架松动、风扇移位等问题。

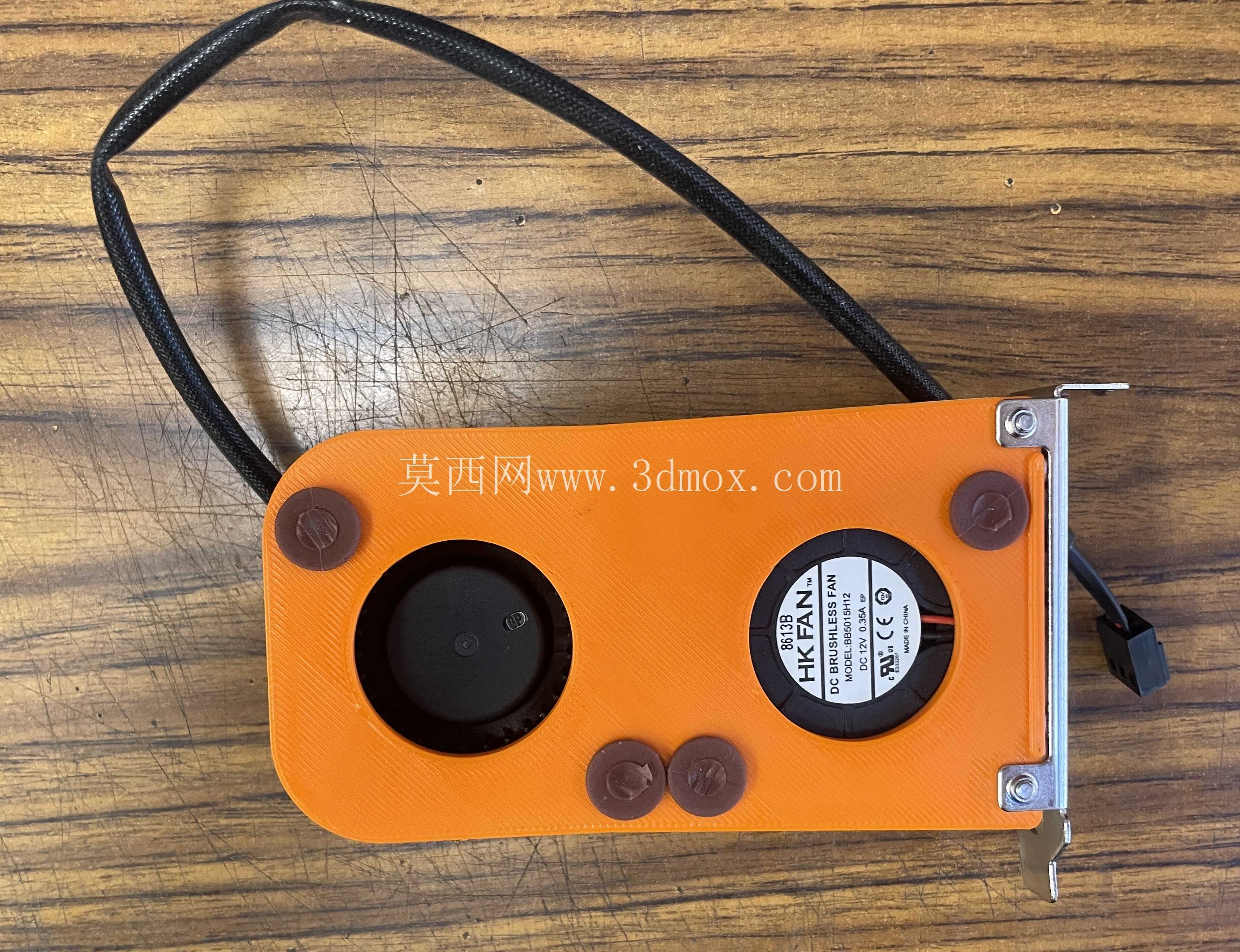

从风道设计的合理性来看，双风扇的送风方向完全对准PCIe扩展卡的主控芯片与显存颗粒等核心发热区域，避免了气流无意义的耗散，相比在机箱内部随意加装风扇的改装方式，这种利用原有挡板位安装散热模块的方案，不会破坏机箱原有的整体风道走向，不会对CPU、硬盘等其他核心部件的散热产生负面影响。对于搭载多块机械硬盘的NAS设备而言，定向的气流还可以顺带带走硬盘仓边缘区域的部分热量，辅助降低硬盘的工作温度，减少高温对硬盘寿命的影响。针对部分用户担心的风扇噪音问题，支架的安装孔位预留了减震胶钉的安装空间，用户可通过加装硅胶减震钉降低风扇运转传递到机箱的振动，进一步降低整机运行噪音，满足NAS设备7*24小时低噪音运行的使用需求。
