水培种植水质监测设备防护外壳结构

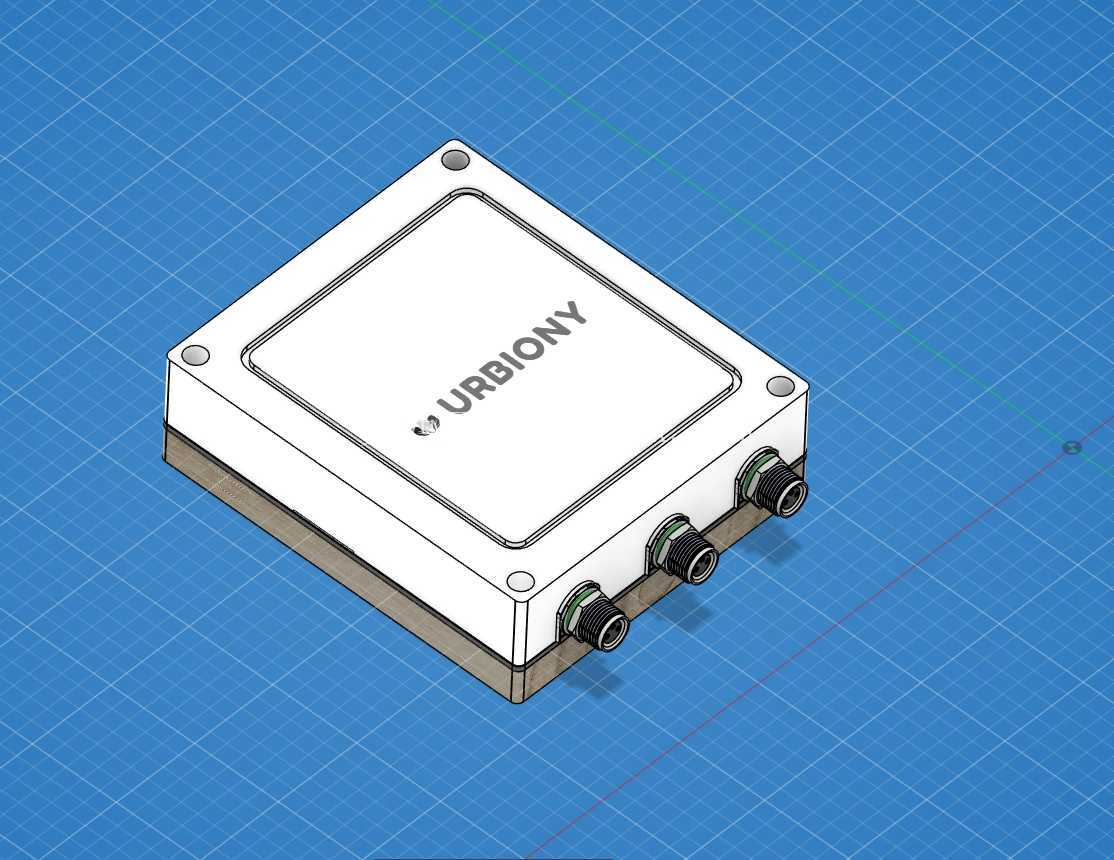

　　在设施农业水培种植场景中，水体的溶氧、pH值、EC值等参数直接决定作物根系生长状态，传统人工取样检测的方式存在数据滞后、采样误差大的问题，在线式水质监测设备需要长期部署在种植槽旁的高湿、多营养液飞溅的环境中，核心的电路采集模块必须依靠可靠的防护外壳才能稳定运行，这款壳体就是针对这类监测场景开发的防护结构。从实际部署的安装边界来看，壳体整体采用方正的薄型盒式设计，顶面为平整的封闭盖板，四角预留沉头安装孔位，既可以通过膨胀螺丝直接固定在种植区的墙面支架上，也能搭配L型安装角码固定在水培槽的侧边型材上，安装时不需要额外预留过大的操作空间，壳体厚度控制在较低范围，不会遮挡种植区的补光灯光路，也不会干扰营养液循环管路的排布。

　　壳体侧面预留三个标准的航插接口位，接口朝向统一朝向下侧倾斜布置，这种设计思路是考虑到水培环境中冷凝水、营养液飞溅的问题，倾斜的接口可以让液体顺着接口外壁自然滴落，不会顺着接口缝隙渗入壳体内部，三个接口分别对应电源输入、水质传感器探头接线、数据传输通讯接线，接口间距预留了足够的接线操作空间，现场施工时不需要额外调整线缆弯折半径就能完成航插的锁紧操作。壳体的结构设计采用上下扣合的装配方式，上盖与下盒体的配合面预留密封胶条安装槽，装配时可以填充发泡硅胶密封条，达到IP65级别的防护能力，完全适配水培区域高湿、偶尔有营养液泼溅的使用环境，不需要额外加装防雨外罩就能直接部署。

　　内部的安装柱位按照通用采集电路板的安装孔距设计，可以直接固定市面上主流的多参数水质采集板卡，不需要额外做转接支架，壳体内部预留了足够的走线空间，传感器线缆接入后可以在壳体内完成规整布线，避免线缆堆积挤压电路板上的元器件。顶面的平整区域可以直接丝印设备标识、参数标注，也可以粘贴二维码铭牌，方便现场运维人员扫码查看设备校准记录、参数阈值。从实际使用的功能特性来看，这款壳体除了基础的防护作用，还考虑到了设备长期运行的散热需求，下盒体的底部预留细密的通风散热槽，槽口朝向下方，既可以让壳体内电路工作产生的热量自然散出，又不会让上方滴落的液体进入壳体内部，散热槽的开孔尺寸控制在2mm以内，可以阻挡种植区域的蚊虫、栽培基质碎屑进入壳体内，避免电路短路风险。在设计阶段就充分考虑了3D打印加工的工艺特性，所有边角都做了R2以上的圆角过渡，没有尖锐的直角结构，打印时不需要添加过多支撑结构，打印完成后只需要简单去除支撑毛刺就能完成装配，小批量试制阶段可以直接通过FDM打印工艺快速打样验证，量产阶段也可以直接开模做注塑生产，结构不需要做大幅调整。针对水培场景的特殊使用需求，壳体的材质选型适配耐营养液腐蚀的要求，不管是3D打印用的PETG材质还是注塑用的ABS材质，都可以耐受常用的水培营养液弱酸弱碱环境，长期使用不会出现壳体脆化、开裂的问题。

　　在现场安装调试时，这款壳体的开盖操作不需要完全拧下所有固定螺丝，上盖的沉头孔采用半开式设计，松开螺丝后就能直接翻开上盖完成电路板接线、参数校准操作，不需要把螺丝完全取下，避免在潮湿的种植环境中螺丝掉落遗失，提升现场运维的效率。壳体的整体重量控制在较轻的范围，搭配薄壁结构设计，安装在PVC材质的水培槽侧壁时也不会出现槽体变形的问题，不需要额外做加强支撑。三个航插接口的位置做了局部加厚处理，长期插拔航插也不会出现接口处壳体开裂的问题，适配农业场景下运维人员操作熟练度不一的实际情况，降低设备因为操作不当损坏的概率。
