推拉式微型直流电磁阀结构设计

在小型自动化设备的气路通断、轻载机构往复驱动场景里，这类推拉式微型电磁阀是非常常见的执行元件，很多做小型分选设备、智能门锁、医疗采样装置、小型气动夹具的结构工程师，在选型阶段都会优先考虑这类结构紧凑、响应速度快的电磁驱动件。不同于大口径流体管路用的截止类电磁阀，这款BM-0530B结构的电磁阀核心是通过电磁线圈得电产生的磁吸力，带动内部衔铁做直线往复运动，既可以用来控制小口径气路的通断切换，也可以直接作为轻载推拉执行机构，驱动小行程的机械动作，比如锁舌的伸缩、料道挡块的起落、采样针的升降这类负载不大、行程较短的动作场景。

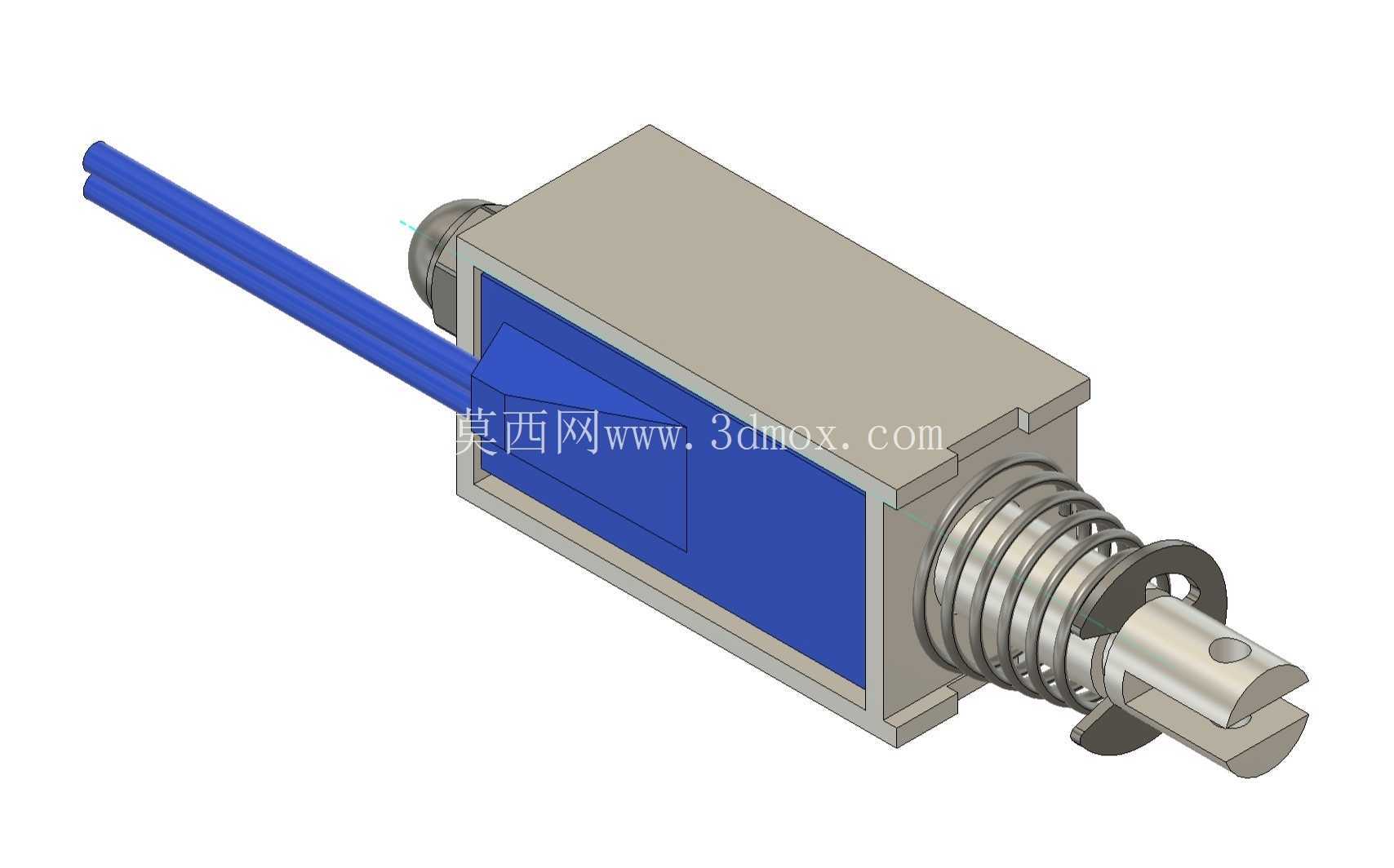

从结构设计逻辑来看，这款电磁阀采用框架式壳体结构，主体外壳采用导磁材料冲压折弯成型，既作为线圈的安装载体，也构成磁路的外轭部分，能够有效减少磁漏，提升线圈通电后的电磁转化效率。线圈部分采用灌封结构固定在壳体内部，蓝色的灌封层既可以固定线圈绕组，避免长期往复动作带来的绕组松动，也能起到一定的防尘、绝缘作用，适配工业现场多粉尘、存在一定湿度的使用环境。出线端采用侧出引线设计，两根蓝色引出线直接从线圈绕组端接出，尾部做了密封固定处理，避免拉扯引线导致的接线脱落问题，相比插片式接线，这种引线式结构在紧凑安装空间里布线更灵活，不需要额外预留接插件的插拔操作空间。

动作输出端采用带复位弹簧的推杆结构，推杆前端做了扁位与安装孔设计，既可以直接通过安装孔连接被驱动的负载件，扁位结构也能防止推杆在往复运动过程中发生周向转动，保证动作输出的位置一致性。复位弹簧套在推杆外侧，一端抵在壳体端面上，另一端抵在推杆的限位台阶上，线圈失电时弹簧会自动推动推杆复位到初始位置，不需要额外设计复位机构，简化了整套机构的结构设计。端盖部分采用铆压结构和主体壳体连接，不需要额外的紧固件，整体装配效率更高，结构也更紧凑。

从安装边界来看，这款电磁阀主体为矩形块状结构，整体外形规整，没有突出的不规则结构，安装时可以直接通过壳体侧面的安装孔进行固定，也可以采用抱紧式安装座固定，安装适配性较强。需要注意的是，选型时要重点核对推杆的伸出长度、缩回行程，以及安装面到推杆中心的高度尺寸，避免出现安装后推杆和负载件对中不良，导致动作卡滞、磨损加剧的问题。另外这类推拉式电磁阀的行程普遍较短，输出力随行程变化明显，初始位置（衔铁和铁芯吸合面间隙最大时）的输出力最小，吸合末端输出力最大，选型时要保证负载阻力在全行程范围内都小于电磁阀的最小输出力，避免出现吸合不到位、动作卡顿的问题。

在实际应用中，这类电磁阀的响应速度通常在十毫秒级别，非常适合需要高频次往复动作的场景，但也要注意工作频次不能超过产品的额定负载持续率，避免线圈长时间通电过热，导致绝缘老化、寿命缩短。气路应用场景下，要注意介质的洁净度，避免杂质进入阀芯配合面，导致密封失效、气路泄漏；如果作为纯机械推拉执行件使用，要注意推杆的径向负载不能过大，这类电磁阀的推杆导向长度较短，过大的径向力会导致推杆偏磨，增加动作阻力，严重时会直接导致衔铁卡滞，线圈烧毁。另外安装时要保证推杆的运动方向和负载动作方向同轴，侧向力会大幅缩短产品的使用寿命，很多现场出现的电磁阀早期失效问题，都是因为安装对中不良、存在侧向负载导致的。

从建模角度来看，还原这款电磁阀的三维模型时，要重点处理磁路部分的配合间隙，衔铁和壳体之间的滑动配合间隙通常在零点几毫米级别，既要保证动作顺畅无卡滞，又要间隙过大导致磁漏增加、输出力下降。弹簧部分要按照实际节距、丝径、自由长度建模，模拟装配后的预压量，保证复位弹簧在推杆全行程范围内的弹力曲线符合设计要求。前端推杆的连接孔位、扁位尺寸要和实物完全一致，方便设计人员直接调用模型做装配干涉检查，不需要二次核对尺寸。出线端的引线长度可以根据常用安装场景预留合适的长度，避免装配时出现引线长度不足、需要额外转接的问题。
