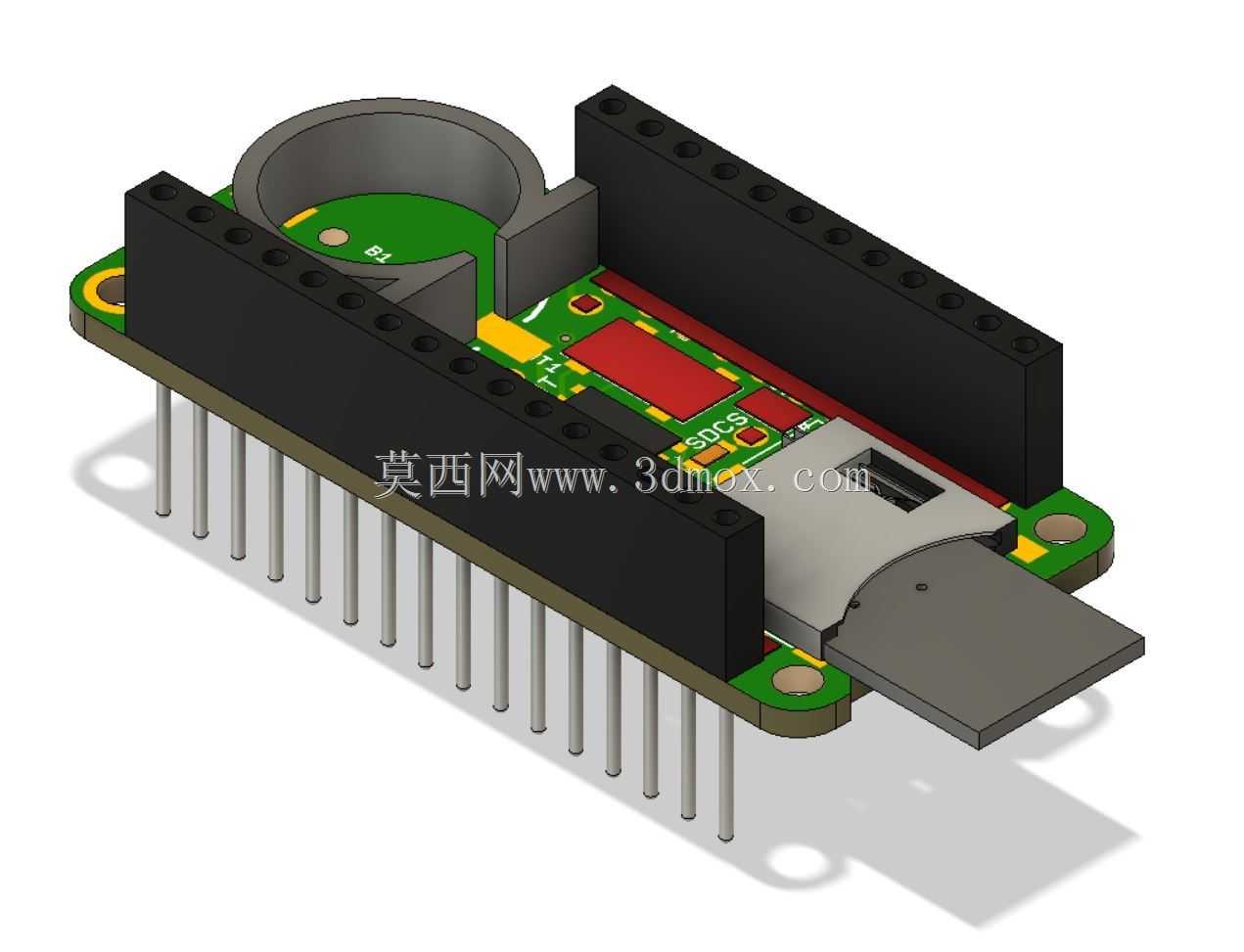

Adafruit Adalogger数据记录扩展板结构

　　在嵌入式数据采集、户外环境监测、小型物联网终端开发场景中，这类扩展板是核心功能载板，常搭配主控板完成温湿度、振动、电压等多通道数据的本地存储与掉电保持，无需依赖上位机或云端连接即可独立完成数据记录工作，适合野外部署、设备运行状态离线采集、小型实验装置数据留存等工况使用。从结构设计来看，该扩展板采用标准排针间距布局，两侧排针的引脚定义完全匹配对应主控板的排母座，安装时直接对齐插合即可完成电气连接，不需要额外焊接或转接，排针伸出长度控制在合理范围，插合后板间间隙均匀，不会出现引脚过短接触不良或过长顶触其他元件的问题。板载的CR系列纽扣电池座位于板端一角，采用下沉式结构设计，电池装入后顶面不超过两侧排针的高度上限，

　　避免与上层叠加的其他扩展板产生干涉，电池座的弹片接触结构经过结构优化，即使在设备存在小幅振动的工况下，也能保持稳定的RTC供电，不会出现时钟重置、记录时间戳错乱的问题。SD卡支架采用侧插式结构，卡槽开口朝向板边外侧，插卡、取卡操作不需要拆卸扩展板，手指即可直接触碰卡托完成操作，卡槽周围做了局部结构加强，避免多次插拔后卡槽焊脚出现脱焊松动，卡槽的定位台阶高度与标准SD卡厚度匹配，卡插入后不会出现晃动松脱，同时预留了卡到位的触感反馈结构，操作人员无需目视即可确认卡是否安装到位。PCB板的边缘做了圆角处理，避免安装时划手或刮擦导线，板上的焊盘与元件布局充分考虑了爬电距离，高压区域与信号区域做了物理分隔，减少信号干扰。

　　建模过程中优先还原了实际元件的安装边界，所有元件的高度、占位尺寸都按照实物1:1还原，排针的直径、间距严格遵循标准2.54mm排针规范，电池座的内槽尺寸匹配对应纽扣电池的外径与厚度，SD卡槽的内部卡位、弹出结构都做了简化但保留了核心外形与安装尺寸，方便设计人员在做整机外壳设计时直接调用该模型进行干涉检查，不需要反复测量实物尺寸。在做整机结构适配时，需要注意扩展板叠加在主控板上的总高度，两侧排针的高度决定了板间距离，电池座与SD卡槽的突出部分是整机外壳内部需要预留避位的核心区域，尤其是SD卡侧插方向需要预留至少15mm的操作空间，方便后期维护时插拔存储卡，电池座上方也需要预留3mm以上的间隙，方便更换电池时手指操作。

　　该模型的结构精度满足常规结构设计的干涉检查、布局验证需求，虽然部分细小元件比如贴片电阻电容做了简化处理，但核心的安装接口、突出结构、连接尺寸都准确还原，不会影响整机结构设计阶段的验证工作，适合嵌入式开发人员、结构设计人员在做终端设备结构设计时直接导入装配，验证板件堆叠、外壳避位、安装固定点的位置合理性，减少实物打样阶段的结构干涉问题，缩短开发迭代周期。
