带UFO风道的MGN12导轨3D打印挤出头组件

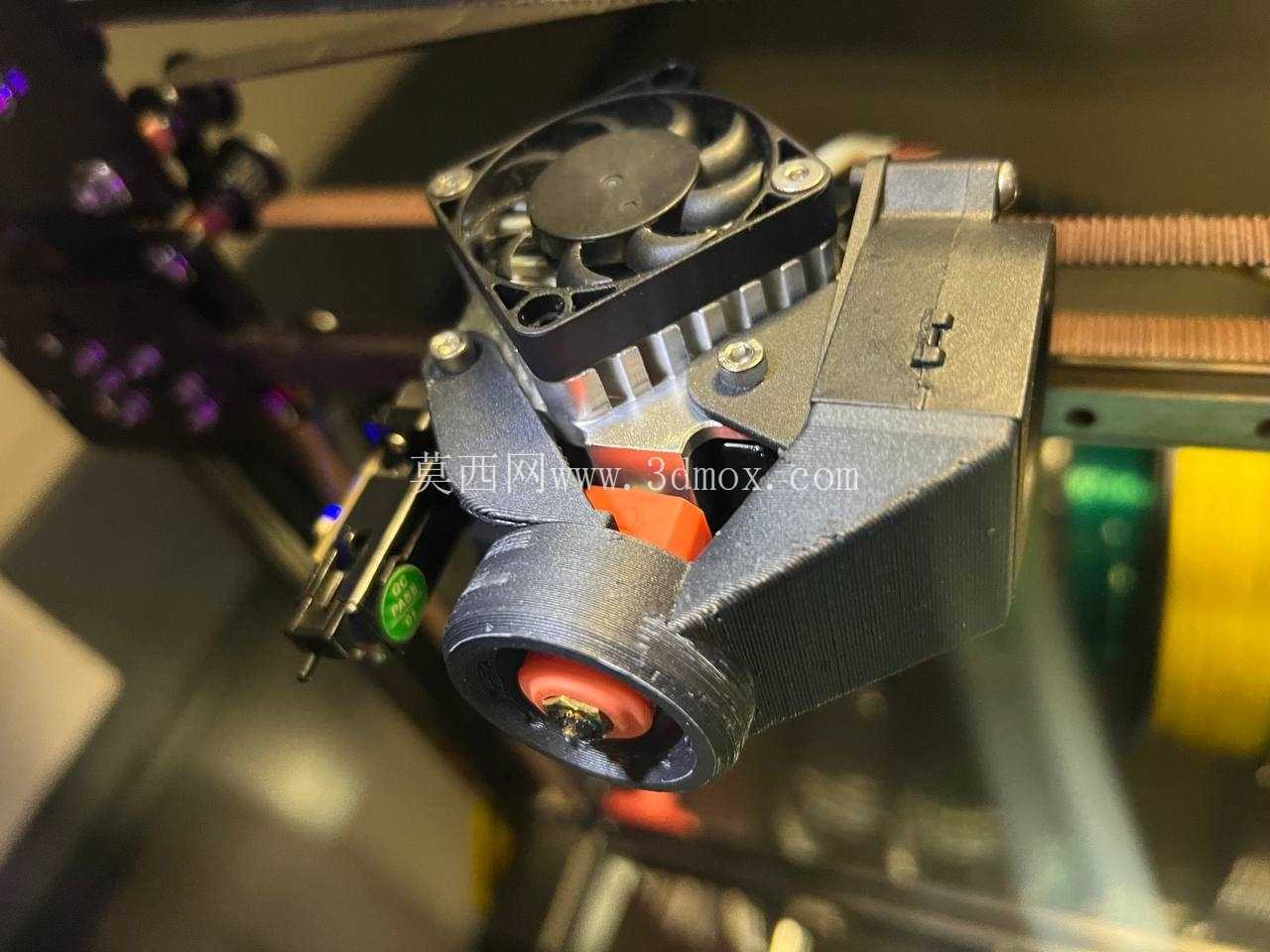

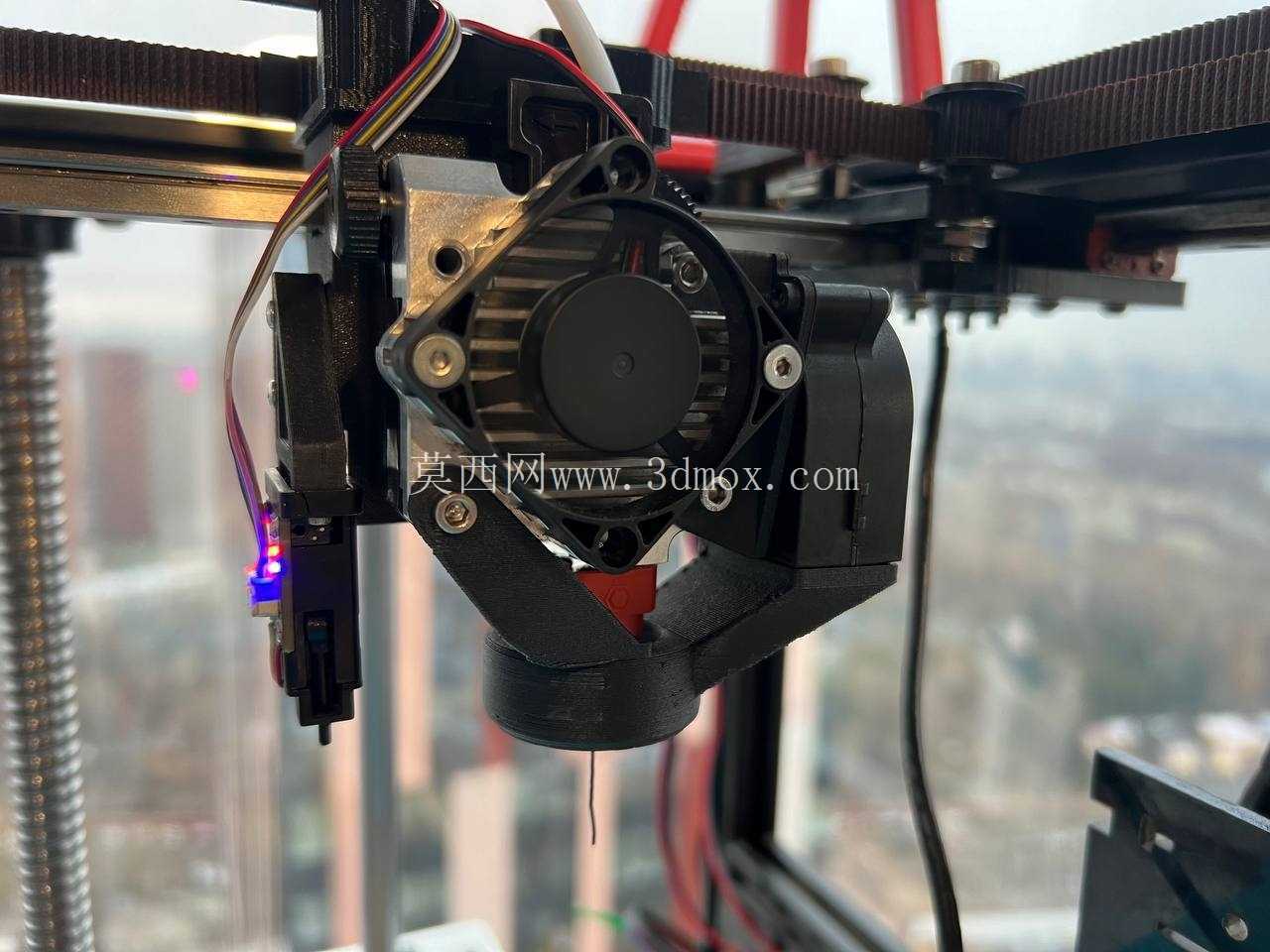

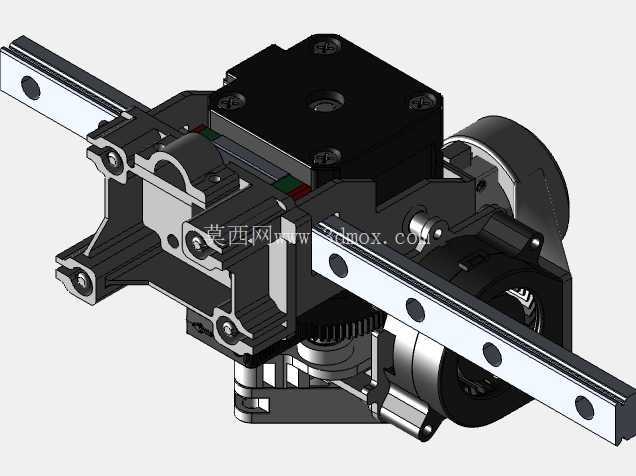

这套挤出头组件是面向桌面级FDM 3D打印机开发的运动端核心功能部件，适配搭载MGN12直线导轨的近程挤出机型，核心解决常规近程打印头散热不足、送丝路径冗余、安装适配性差的实际工况问题。从实际应用场景来看，这类组件多用于小尺寸高精度桌面3D打印机，尤其是采用CoreXY运动结构的DIY改装机型、桌面级工业原型打样设备，可覆盖ASA-CF10这类碳纤增强耗材、常规PLA、ABS等多种耗材的打印需求，在创客改装、小批量零件打样、教育实训设备搭建场景中都有较高的适配价值。

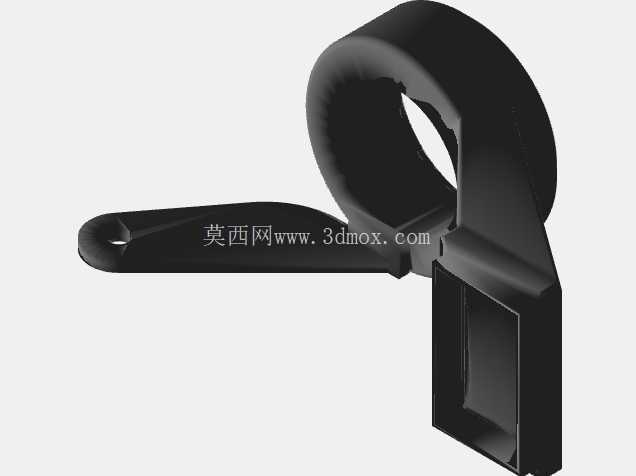

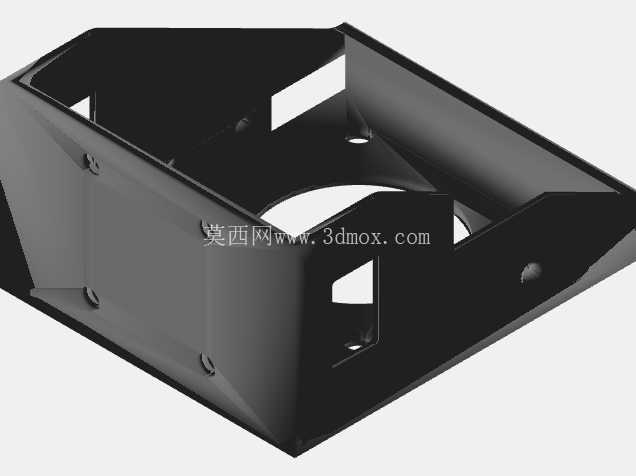

从功能特性上看，组件集成了4020涡轮风扇的UFO式环形风道，区别于常规单侧吹风的散热结构，环形风道可以围绕喷嘴加热块周边形成均匀的环形冷却风场，在打印悬垂结构、薄壁零件时，能够让挤出的耗材均匀冷却，避免单侧冷却导致的零件翘曲、层间粘接不均、悬垂面拉丝等常见打印缺陷。组件采用裸装MGN12导轨的安装接口，不需要额外加装转接块就可以直接固定在MGN12规格的直线导轨滑块上，大幅压缩了打印头在X轴方向的安装占用空间，能够有效扩大打印机的有效打印幅面，避免运动过程中打印头与机架、型材边框发生干涉。配套的CHC Pro加热块结构，相比常规加热块拥有更均匀的热场分布，能够减少温度波动带来的耗材挤出胀大问题，在高速打印工况下也能维持稳定的融料温度，保证出丝均匀性。

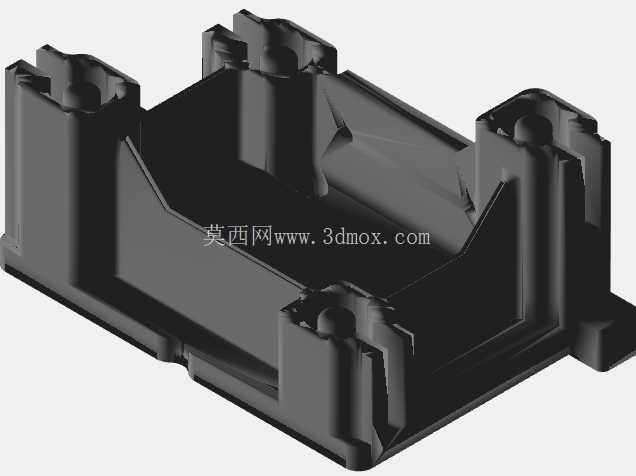

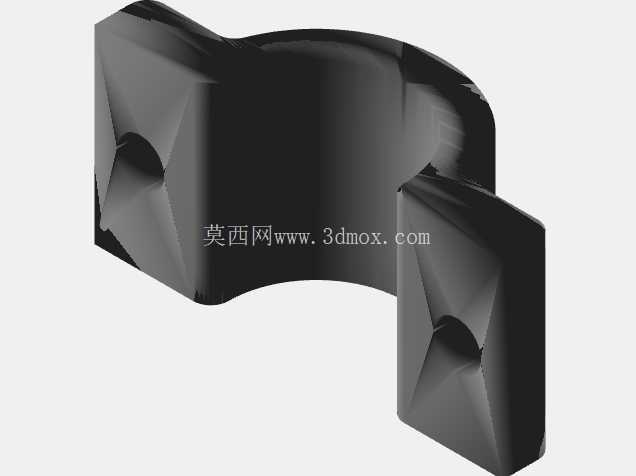

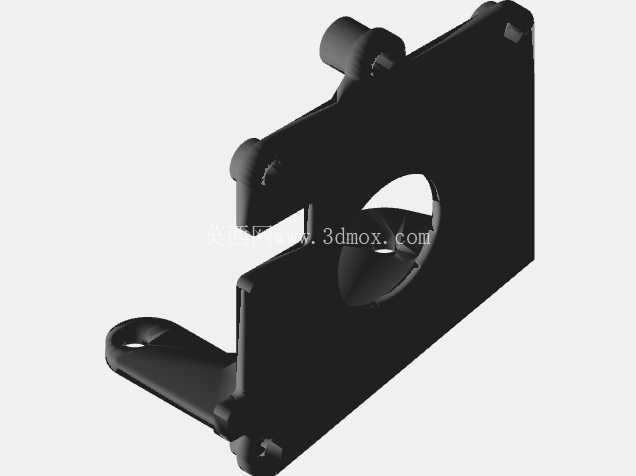

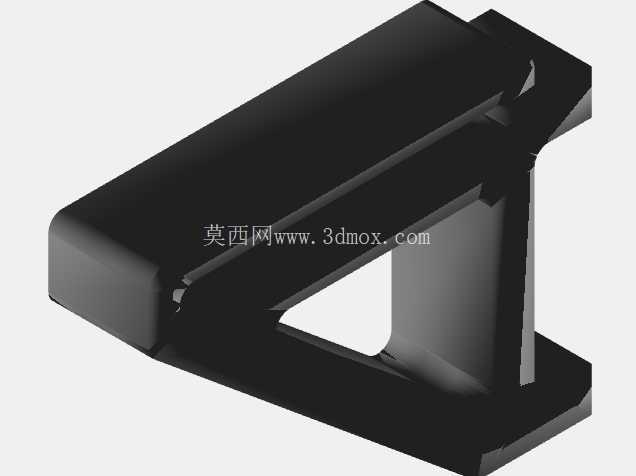

设计思路上，整套组件做了功能集成化处理，将散热风扇固定结构、风道、加热块安装位、导轨连接位、BLTouch自动调平传感器安装位整合为一体，减少了分散零件带来的装配累积误差，所有安装孔位都做了对位设计，装配时不需要反复调整位置，按照孔位锁付螺丝即可完成组装。散热风道的内壁做了导流曲面设计，能够将涡轮风扇吹出的气流均匀导向喷嘴周边的打印区域，避免气流直吹加热块上部导致的热量流失，减少喉管部位的冷区不足导致的堵头风险。走线位置做了内嵌式的走线槽设计，打印头运动过程中线材不会与周边的同步带、光杆、机架结构发生剐蹭，减少长期运动带来的线材磨损风险，提升设备长期运行的稳定性。

安装边界方面，整套组件在X轴方向的总宽度控制在65mm以内，Z轴方向从导轨安装面到喷嘴底端的总高度为82mm，Y轴方向的突出长度不超过50mm，适配2020、4020型材搭建的常规CoreXY机型机架，安装时只需要在MGN12滑块上对应两个M3螺丝孔位锁付即可完成固定，不需要对原有导轨结构做打孔改装。风扇供电、加热棒供电、热敏电阻接线、自动调平传感器接线都预留了统一的出线方向，可顺着X轴拖链排布走线，不会占用额外的运动空间。需要注意的是，风道部分的打印制作仅需在风道支撑接触面做手动涂覆处理，其余零件结构不需要额外添加支撑，采用ASA-CF10材料打印即可满足长期高温工作下的结构强度需求，100%填充的设置可以让风扇固定位、加热块安装位的结构刚性满足长期高速运动的振动要求，不会出现螺丝孔滑牙、风道变形的问题。在实际装机测试中，这套组件在150mm/s的打印速度下依然可以维持稳定的出丝，环形风道的冷却效果可以让30度悬垂角的打印面保持光滑无拉丝，相比常规单侧风道的打印头，悬垂打印的表面质量提升明显，同时因为集成化设计减少了多余的转接零件，打印头整体重量控制在180g以内，运动惯量更低，高速往复运动时的定位精度更有保障，不会因为打印头过重导致的丢步、层纹明显问题。
