日常电子调试、小功率电路验证场景中,零散的供电、测量设备往往占用大量桌面空间,接线杂乱还容易引发误碰、接线错误等问题,这款集成式台式电源外壳的设计初衷,就是解决桌面调试场景下的设备整合痛点,将供电输出、电压测量、电流测量、参数调节功能集中在单台桌面设备内,减少桌面设备堆叠,简化调试接线流程。

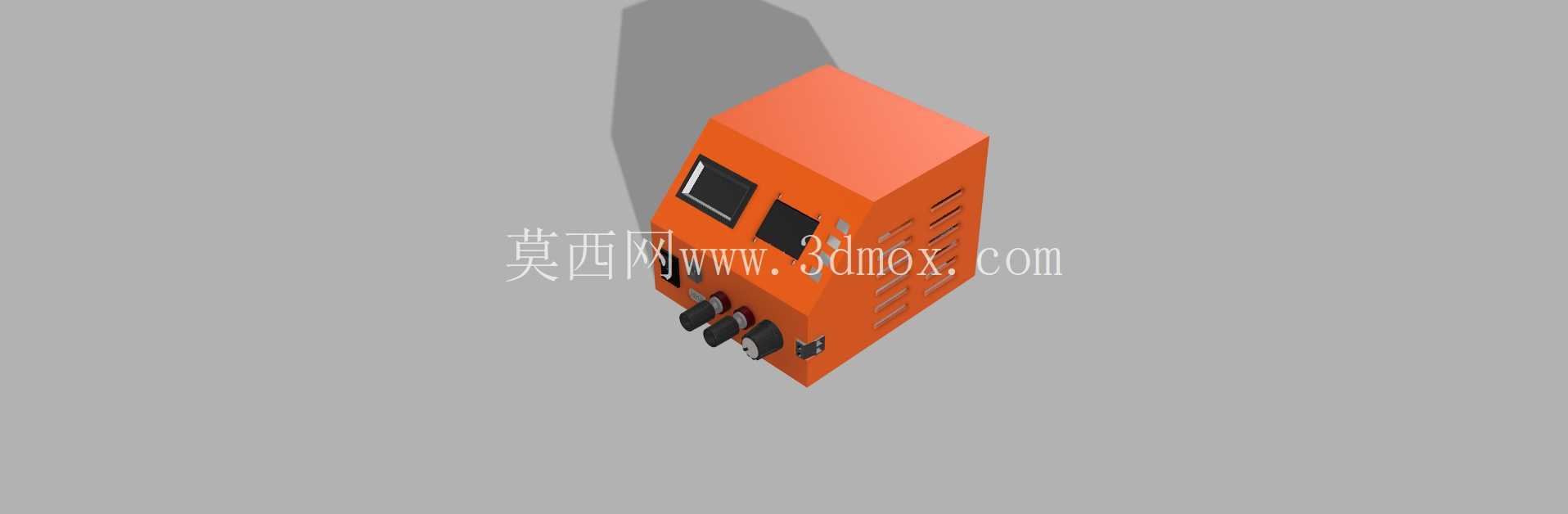

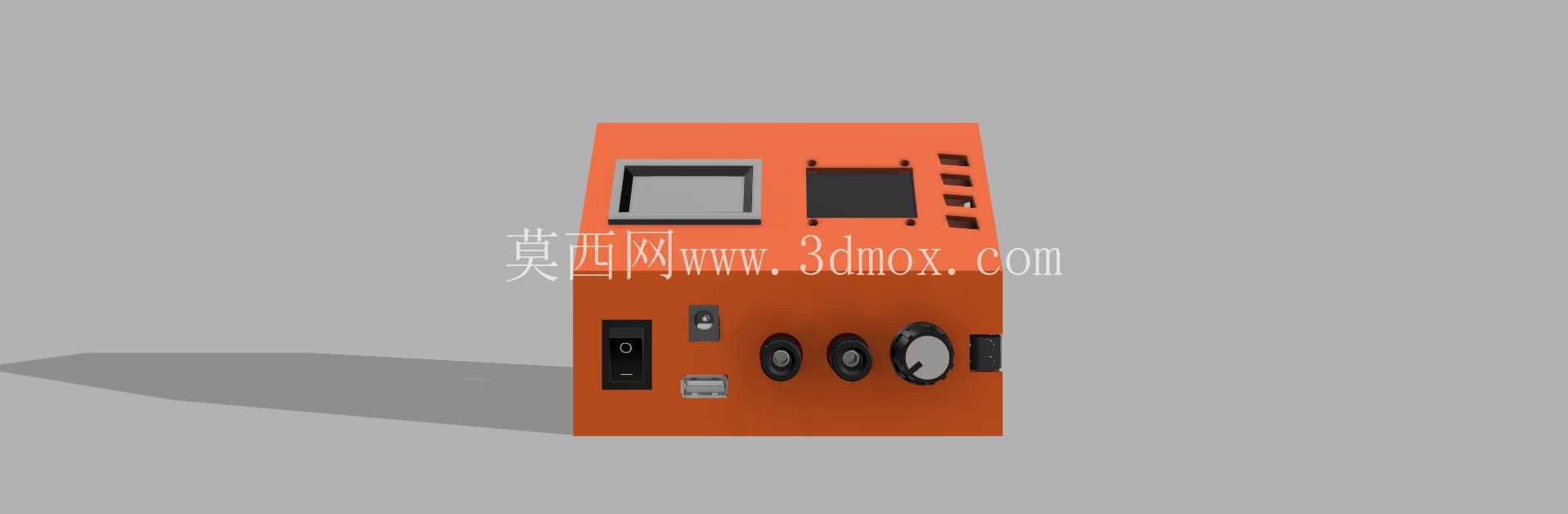

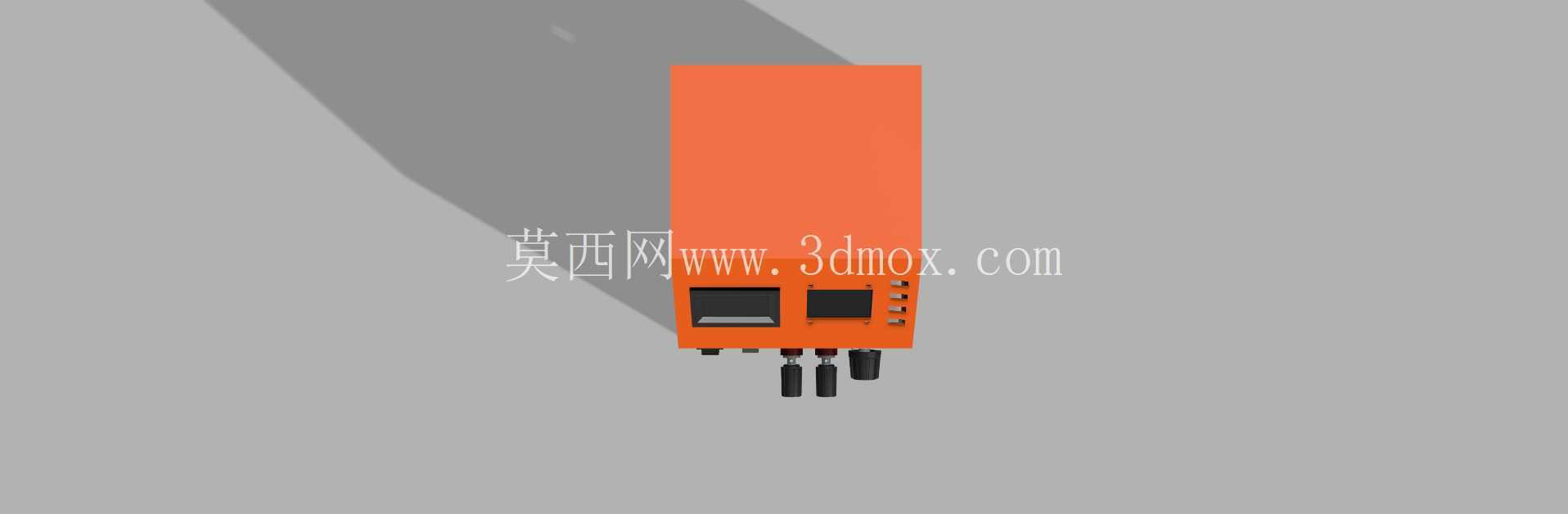

从结构布局来看,外壳正面做了明确的功能分区,上部预留两个显示窗口,分别对应迷你示波模块与电压电流参数显示模块,窗口边缘做了限位凸台,适配显示屏的安装定位,避免屏幕装配后出现偏移、晃动问题;显示区域旁预留多组拨码开关安装位,用于输出通道切换、量程切换等功能的物理触发,开关位做了沉台设计,开关装配后表面与外壳正面基本齐平,减少日常使用中的误触概率。正面下部区域从左至右依次布置电源总开关、USB输出接口、两路直流输出接线柱、大尺寸调压电位器,各元件的安装孔位严格匹配对应元件的安装尺寸,电源开关位置做了内凹处理,避免搬运过程中误碰触发通断;接线柱位置预留足够的接线操作空间,方便插拔香蕉插头、拧接导线;调压电位器选用大尺寸旋钮适配位,旋钮突出外壳表面一定高度,方便调试时快速旋转调节输出参数,同时电位器旁预留标识粘贴位,可标注调节方向与参数范围。

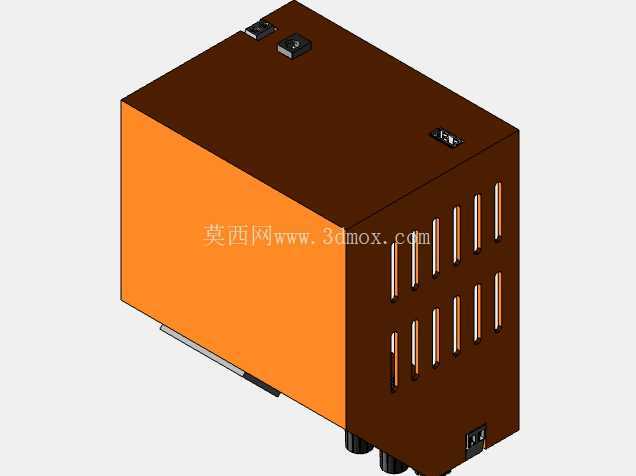

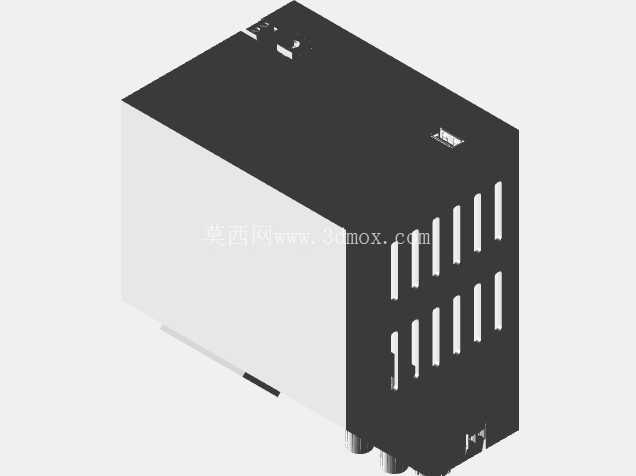

外壳整体采用紧凑化尺寸设计,适配桌面摆放的空间限制,底部预留防滑脚垫安装位,放置在工作台面时不会轻易滑动,同时抬高壳体底部,预留散热间隙,避免内部电路工作时热量在壳体内积聚。壳体侧壁预留散热格栅位,对应内部LM2596降压模块的安装位置,保证降压模块工作时产生的热量能够及时通过格栅散出,避免长时间大电流输出时模块过热触发保护。壳体背部预留电源输入接口、散热风扇安装位与走线槽,输入接口采用标准品字插座,适配通用的台式设备电源线,无需定制特殊接线;走线槽将内部强电、弱电线缆分隔布置,避免强弱电信号干扰影响测量模块的精度。
内部结构做了分层安装设计,底层预留降压模块、接线端子的安装柱,安装柱高度统一,适配PCB板的安装孔位,直接用螺丝即可固定核心电源板,无需额外做固定支架;中层预留迷你示波模块、测量采样电路的安装位,两层板之间预留足够的插接线空间,避免装配时挤压导线造成绝缘层破损;上层对应显示窗口位置,用定位筋固定显示屏与亚克力保护面板,保护面板与外壳之间预留双面胶粘贴槽,装配后无缝隙,避免灰尘进入壳体内部。
设计过程中充分考虑3D打印的工艺特性,所有壁厚保持均匀,避免出现壁厚突变导致的打印翘曲、填充不均问题;所有安装孔位都预留了0.2mm的装配公差,适配FDM打印的精度误差,打印完成后无需二次打磨即可顺利装配标准电子元件;壳体边角全部做圆角过渡,既避免打印时出现应力集中导致的边角开裂,也能提升日常使用的握持手感,搬运时不会被锐边划伤。
这款外壳适配的核心功能是为桌面电子调试提供集成化的供电载体,既可以作为可调直流电源为小功率电路、单片机项目供电,也可以通过集成的测量模块实时显示输出的电压、电流参数,搭配迷你示波模块还能直接观测输出纹波、被测电路的信号波形,无需额外外接示波器、万用表等设备,非常适合电子爱好者、嵌入式开发人员的日常桌面调试使用,单台设备即可覆盖大部分低压小功率调试场景的供电与基础测量需求。壳体的安装边界充分考虑了内部元件的尺寸限制,所有元件装配完成后不会出现干涉,后盖采用卡扣加螺丝的双重固定方式,既方便日常开盖检修内部电路,也能保证长期使用时壳体的结构强度,不会因为频繁搬动出现后盖松动脱落的问题。
