油路分支分配集成块结构设计

　　在集中润滑系统的管路布局中，这类多出口油路分配集成块是承担润滑剂分流输送的核心部件，常见于数控加工中心、自动化生产线、大型工程机械的润滑回路里，负责将主油路输送来的润滑油或润滑脂，按照预设的通路均匀分配到各个需要润滑的摩擦副点位，比如直线导轨滑块、丝杠螺母副、主轴轴承座、传动齿轮啮合面等位置，避免单点供油不足导致的部件异常磨损。从结构设计来看，这款分配块采用长方体集成式阀体结构，主体为整块金属加工而成，没有多余的拼接结构，能最大程度减少油路泄漏点，提升长期运行的可靠性。

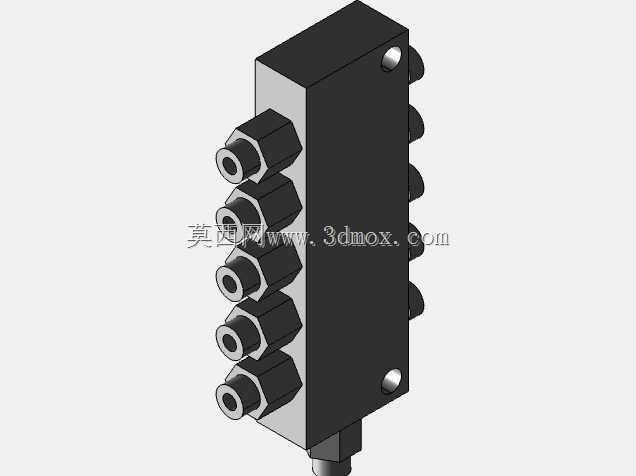

　　块体一侧排布了五个外螺纹油口，每个油口都配套了六角锁紧式管接头结构，安装时可以直接对接标准规格的润滑油管，接头的六角结构方便使用扳手拧紧，不需要额外设计夹持位，能有效提升现场装配的效率。块体的两个对角位置设计了沉头安装孔，安装时可以使用内六角螺栓直接将分配块固定在设备的安装基面，沉孔结构能让螺栓头部完全没入块体表面，不会突出干涉周边的管路或其他部件，安装边界清晰，不需要额外预留螺栓头部的避让空间。设计这类油路块的时候，首先要根据需要润滑的点位数量确定出油口的数量与排布，这款产品五个出油口采用等间距竖直排布，相邻油口之间的间距足够容纳扳手操作空间，避免安装相邻油管时出现工具干涉，同时竖直排布的方式也方便管路整理，让现场布线更整齐。块体内部的油道采用钻孔加工成型，主进油道与各个分支出油道垂直贯通，内部孔口位置做了去毛刺处理，避免润滑剂流动时因为毛刺产生涡流或者截留杂质，造成油路堵塞。块体的另一侧对应每个出油口的位置设置了油路标识或者调节位（从模型结构看对应位置的凸起结构为油量调节螺钉的安装位），可以根据每个润滑点的实际需油量调整对应支路的供油量，适配不同摩擦副的润滑需求，比如负载大、运动频率高的点位可以适当调大供油量，负载小、运动频次低的点位可以减小供油量，避免润滑剂浪费。

　　从安装适配性来看，这款分配块的整体外形规整，没有突出的不规则结构，既可以直接安装在设备的机架立面上，也可以安装在油路分配的阀组安装板上，安装孔的中心距按照常用的润滑阀块安装标准设计，能直接替换同规格的传统分配器，不需要重新加工安装基面。在实际使用场景中，这类分配块通常安装在靠近润滑点集中的区域，缩短分支油管的长度，减少管路沿程的压力损失，保证每个出油口的供油压力稳定。块体的表面做了发黑或者阳极氧化处理（从模型外观的深色表面判断），既能提升金属块体的防锈能力，也能避免车间内的切削液、润滑油长期附着造成表面腐蚀，延长部件的使用寿命。设计三维模型的时候，需要重点关注内部油道的连通关系，避免出现钻通错误导致的油路串腔，同时要保证各个管接头的螺纹深度符合标准，避免螺纹过浅导致接头拧紧后密封不足，或者螺纹过深钻穿内部油道。另外，安装孔的沉头深度要匹配常用内六角螺栓的头部尺寸，保证螺栓拧紧后头部完全沉入，不会突出块体表面。出油口的外螺纹规格统一采用润滑系统常用的公制细牙螺纹，适配市面上绝大多数标准润滑管路接头，不需要额外定制转接头，降低现场安装的配件成本。

　　在油路分配的逻辑上，这款分配块属于定量式分配结构的集成载体，每个支路的供油量可以独立调节，不会因为某一个支路的阻力变化影响其他支路的供油稳定性，适合润滑点数量固定、各点需油量有差异的设备使用，比如数控车床的溜板箱润滑、加工中心的刀库传动部件润滑、自动化输送线的传动滚轮润滑等场景，都能看到这类结构的油路分配块的应用。相较于分散式的油路接头，这种集成块结构能大幅减少管路连接点，降低泄漏风险，同时让整个润滑系统的结构更紧凑，占用的安装空间更小，后期维护的时候也能快速排查各个支路的供油情况，不需要在杂乱的分散管路里逐一查找故障点。
