18650锂电池组并联固定支架结构

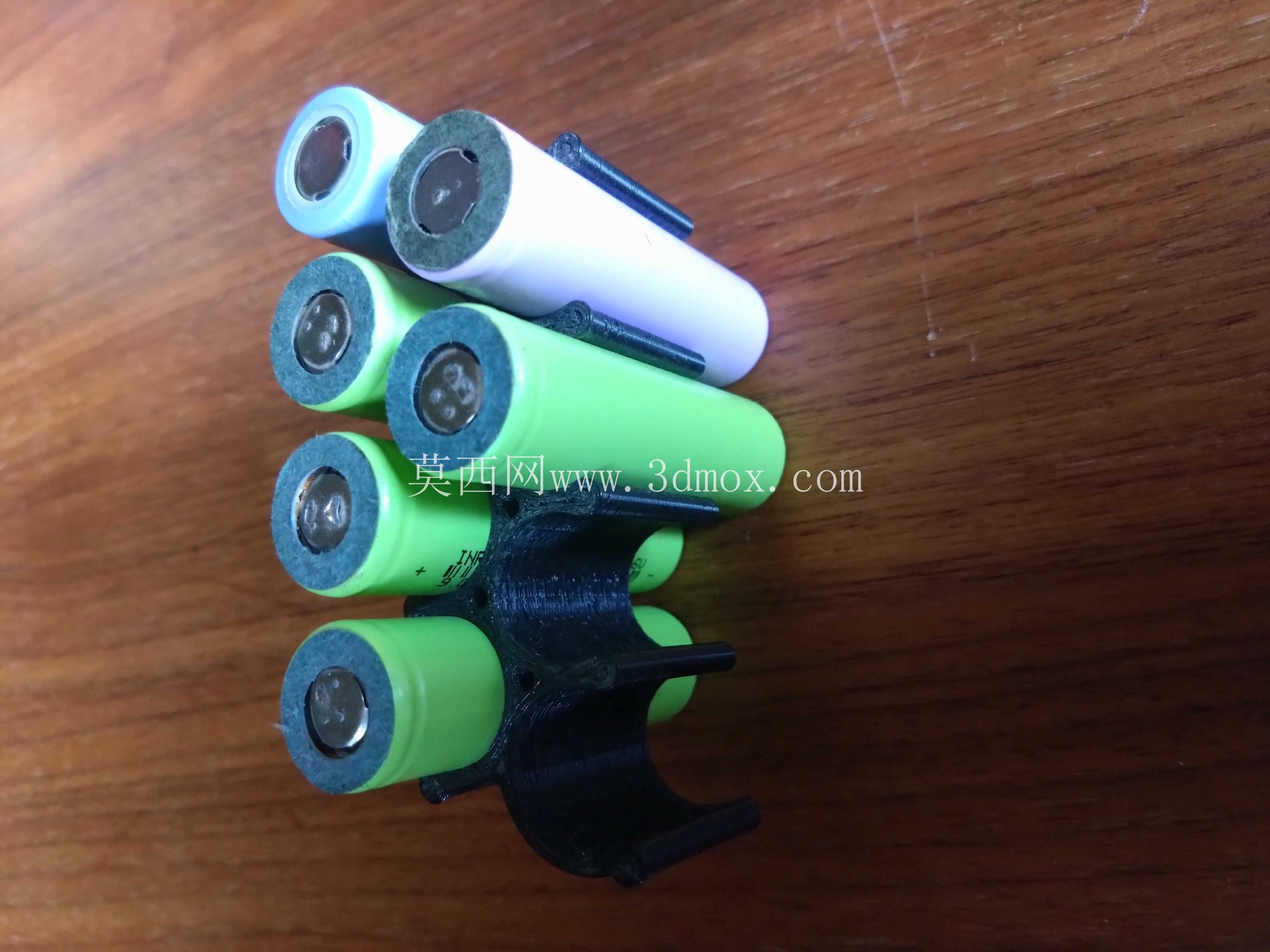

　　在便携储能、小型动力设备、消费电子改装等领域，18650圆柱锂电池的成组固定一直是结构设计中需要重点考量的环节，单颗18650电芯的直径为18mm、长度65mm，常规成组时如果没有可靠的固定结构，电芯在受震动、冲击工况下容易出现位移、极耳拉扯断裂、绝缘层磨损短路等问题，直接影响整组电池的使用安全与寿命。本次设计的这款18650电芯固定支架，采用单组8位的排布结构，可同时对8颗18650电芯进行径向与轴向的限位，适配多并多串电池组的分层组装需求。从实际应用场景来看，这类支架常被用在自制电动工具电池包、户外便携电源、太阳能路灯储能模组、电动滑板车备用电池组等场景中，替代传统的青稞纸包裹+热熔胶固定的粗放方案，提升电池组的结构一致性与装配效率。设计过程中首先考虑的是电芯的安装公差，支架的电芯卡位内径做了0.2mm的正公差设计，既可以保证电芯能够顺畅插入卡位，不会出现过盈压装破坏电芯外皮的问题，又能在电芯插入后通过卡位内侧的弹性凸点提供足够的抱紧力，避免电芯在支架内出现径向窜动。

　　相邻电芯之间的中心距设定为20mm，预留了2mm的间隙，一方面可以给电芯之间留出足够的散热空间，避免大电流充放电时电芯热量堆积无法散出，另一方面也方便在间隙中布设镍带连接片，不会因为电芯间距过小导致镍带弯折时出现绝缘破损。支架的整体外形采用对称式结构，侧边设置有卡扣式拼接结构，当需要组装更大容量的电池组时，可以通过侧边卡扣将多个支架横向拼接，不需要额外设计转接固定件，适配不同容量规格的电池组组装需求。支架的轴向限位结构做了1.5mm的挡边设计，电芯插入后两端的挡边可以卡住电芯的钢壳端面，避免电芯在轴向受力时从支架中脱出，同时挡边位置预留了镍带焊接的避让槽，不会遮挡电芯的正负极端面，方便后续进行镍带点焊作业。从安装边界来看，单组8位支架的整体宽度为82mm，高度为22mm，长度方向适配18650电芯的65mm长度，两端预留的安装孔位可以配合M3螺丝将支架整体固定在电池仓的壳体上，安装孔位做了沉头设计，螺丝锁紧后不会突出支架表面，避免刮蹭电芯外皮。材料选型上适配常规的阻燃ABS或者PA66注塑成型，壁厚均匀控制在1.8mm，既保证足够的结构强度，在受到挤压、冲击时不会出现开裂，又能控制整体的材料成本与重量，不会额外增加电池组的整体负重。

　　在实际装配流程中，使用该支架可以将电芯的排布定位效率提升60%以上，不需要人工逐颗对齐电芯位置，只需要将电芯依次压入支架卡位即可保证所有电芯的同轴度与端面平整度，后续镍带焊接时不需要额外制作定位治具，直接在支架上就可以完成点焊作业，大幅降低成组过程中的人工定位误差。同时支架的卡位之间设置有连通的散热槽，电池组工作时产生的热量可以通过散热槽形成空气对流，相比紧密排布的无支架结构，电芯的工作温度可以降低4-6摄氏度，有效延长电芯的循环使用寿命。

　　针对不同的使用场景，该支架还可以根据电池仓的实际尺寸调整拼接数量，比如常见的3并10串电动工具电池包，只需要将3组8位支架裁剪适配后拼接，就可以完成30颗电芯的固定，不需要重新开模制作专用支架，大幅降低小批量定制电池组的结构设计成本。设计时还特意规避了尖锐棱角结构，所有与电芯接触的边缘都做了R0.5的圆角处理，避免装配过程中锋利的边缘刮破电芯的绝缘外皮，造成短路隐患。支架的底部还设置有0.8mm高的支撑脚，将支架整体抬离电池仓底面，避免电芯直接与电池仓金属外壳接触，形成额外的绝缘间隙，提升整组电池的绝缘安全性能。
