三菱伺服电机配套编码器连接座结构

在自动化产线的伺服传动系统里，编码器作为伺服电机闭环控制的核心反馈部件，其安装定位精度直接决定了电机转速、位置控制的整体表现，这款适配三菱伺服电机的编码器连接座，正是针对编码器与电机本体的同轴装配需求设计的结构件。从实际应用场景来看，这类结构件广泛用于数控设备进给轴、工业机器人关节、自动化包装线牵引辊、电子制造贴装设备的传动端，所有需要高精度位置反馈的伺服驱动场景，都需要这类连接结构来保障编码器与电机转轴的同轴度，避免因安装偏差导致的反馈信号丢脉冲、转速波动甚至编码器物理损坏的问题。

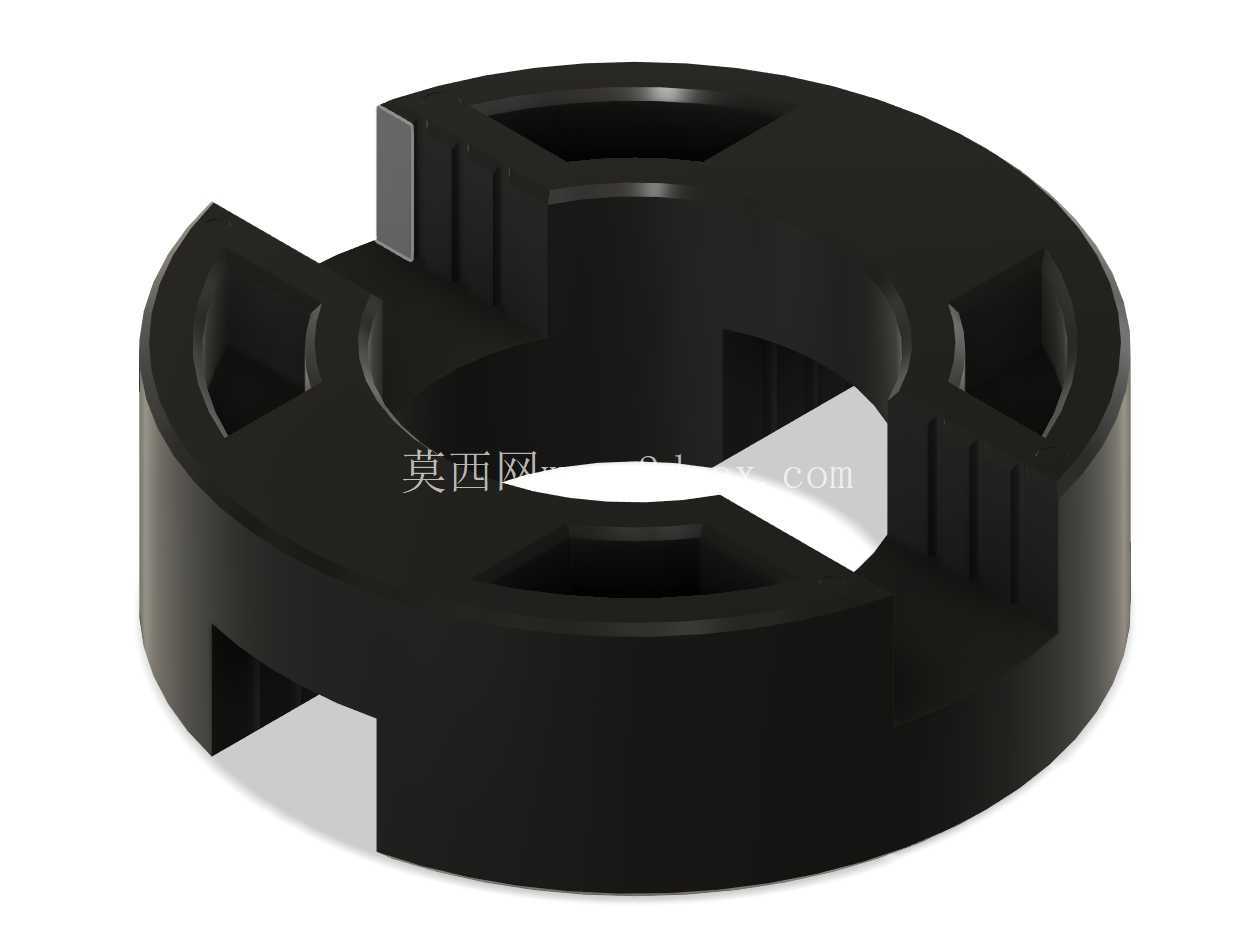

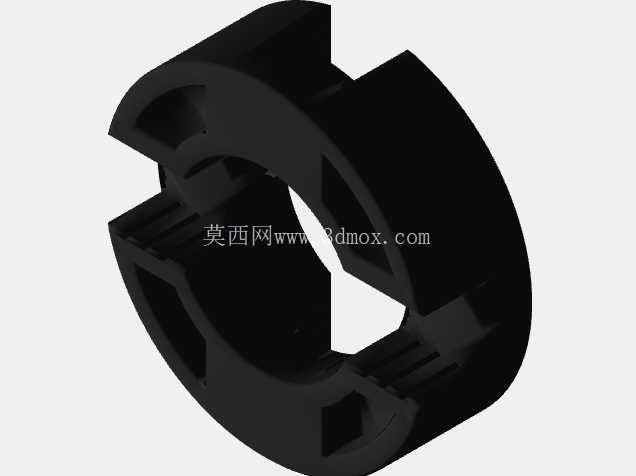

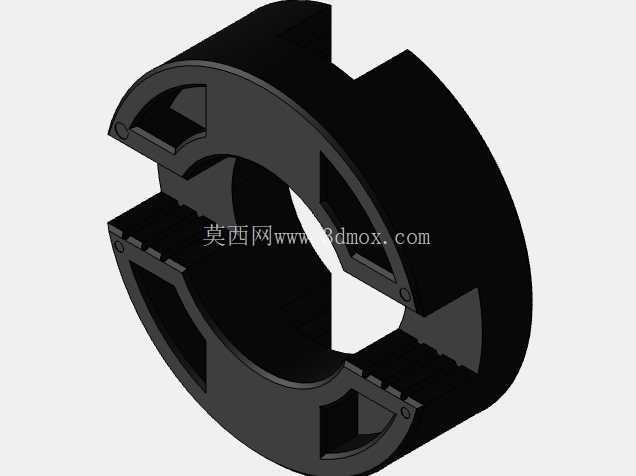

从功能特性上看，该结构采用环形主体设计，中心通孔用于穿过电机输出轴或者编码器的输入转轴，周向均匀分布的卡槽结构，一方面用于和电机端盖的定位凸台卡合，实现周向的防转定位，避免设备运行过程中连接座随转轴产生周向窜动；另一方面卡槽的台阶面可以承载轴向的限位作用，安装时不需要额外设计轴向压盖就可以完成连接座的轴向固定，减少装配环节的零件数量。周向的镂空槽结构并非单纯的减重设计，实际装配中这些槽位可以避让编码器端的接线引脚、固定螺丝头，同时给编码器的信号线缆留出排布空间，避免线缆被挤压在连接座和端盖之间造成绝缘层破损。

设计思路上，这款结构完全遵循伺服编码器的安装公差要求，中心孔的同轴度公差控制在0.02mm以内，保证编码器转轴和电机轴的同心度，避免转轴偏心带来的轴承磨损。所有卡槽的定位面都做了拔模斜度处理，不管是采用机加工还是注塑、粉末冶金成型，都可以顺利脱模，同时安装时可以起到导向作用，降低装配对位的难度。结构的壁厚做了均匀化处理，最薄处不小于2.5mm，既保证了整体的结构刚性，在电机高速运行产生振动时不会出现结构形变，也不会因为壁厚过大导致材料浪费、整体重量增加给电机端盖带来额外负载。

从安装边界来看，该连接座的外径尺寸适配对应功率段三菱伺服电机的后端盖安装腔，安装时不需要对电机原有端盖做二次加工，直接卡入端盖的定位槽内即可完成预固定，后续编码器安装时，连接座的端面可以作为编码器安装的基准面，编码器的固定螺丝可以穿过连接座上对应的预留孔位直接锁入电机端盖的螺纹孔，整个装配过程不需要额外设计转接板，大幅缩减伺服电机编码器更换、安装的工时。实际使用中，这类连接座还可以起到一定的隔振作用，结构本身的刚性可以吸收电机运行时产生的高频振动，避免振动直接传递到编码器内部的码盘上，减少码盘松动、读数头偏移的故障概率，延长编码器的实际使用寿命。

在结构细节上，所有的棱边都做了R0.5的圆角处理，避免装配时锋利的边角划伤操作人员的手部，也防止刮破编码器的信号线缆外皮。中心孔的内壁做了粗糙度控制，不会因为内壁过于粗糙刮伤编码器转轴的表面镀层，也不会因为过于光滑导致定位失效。周向的卡槽尺寸和电机端盖的凸台采用小间隙配合，间隙量控制在0.03mm以内，既保证安装时可以顺利卡入，又不会因为间隙过大导致连接座出现径向晃动，影响编码器的反馈精度。
