NEMA23规格12Kg扭矩步进电机结构设计

在自动化设备的传动选型环节，NEMA23规格的步进电机一直是中小负载工位的核心动力选项，这款12Kg扭矩等级的步进电机，适配的场景覆盖了桌面级数控设备、小型传送带驱动、3D打印设备运动轴、自动化点胶工位位移、小型包装机械送料机构等多个对定位精度有要求、负载扭矩处于中低区间的应用场景。从结构设计的角度来看，这款电机的安装法兰采用标准57mm见方的安装基准，四个安装孔分布在法兰四角，孔位间距遵循NEMA23的通用安装规范，能够直接适配市面上绝大多数标准的电机安装座、同步轮传动座、丝杆连接座，不需要额外做安装位的适配修改，能大幅缩短设备组装时的机械调试周期。

电机的主体结构分为前端盖、定子绕组总成、转子组件、后端盖、出线端几个核心部分，前端盖的输出轴采用标准轴径设计，轴端做了平面铣边处理，方便锁紧同步轮、联轴器等传动连接件，避免传动过程中出现轴与连接件的打滑空转问题。定子部分的金属外壳做了散热筋结构的优化？不对，这款模型呈现的是光滑金属外壳，实际量产版本的外壳采用拉伸铝型材工艺，表面的硬质氧化层既能提升外壳的结构强度，也能辅助绕组工作时的热量散出，避免长时间高负载运行时绕组温升过高导致的扭矩衰减。转子部分的磁钢排布经过优化，能保证12Kg.cm扭矩输出的平顺性，在低速运行区间不会出现明显的共振区，搭配细分驱动器使用时，能实现更高的定位分辨率，满足精密位移工位的重复定位精度要求。

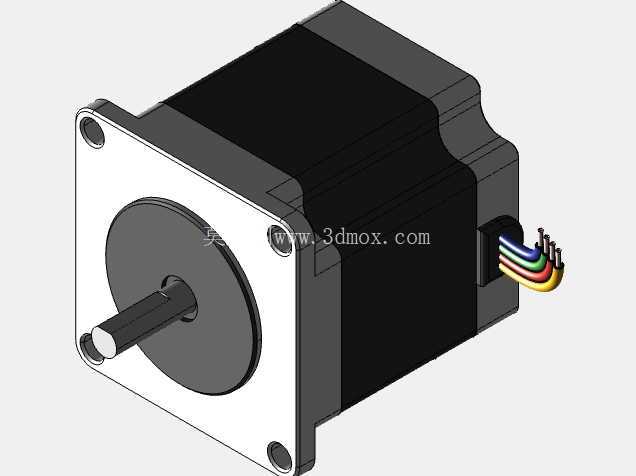

从安装边界来看，电机的总长度控制在适配中小安装空间的尺寸范围内，不会占用过多的设备内部安装空间，出线端采用侧出式的排线设计，线缆从电机本体的侧面引出，既可以避免电机尾部出线时与设备后部结构产生干涉，也方便用户根据实际布线需求调整线缆的走向，多芯排线的线序遵循通用步进电机的线序定义，能直接适配市面上绝大多数的两相步进驱动器，不需要重新调整线序定义。

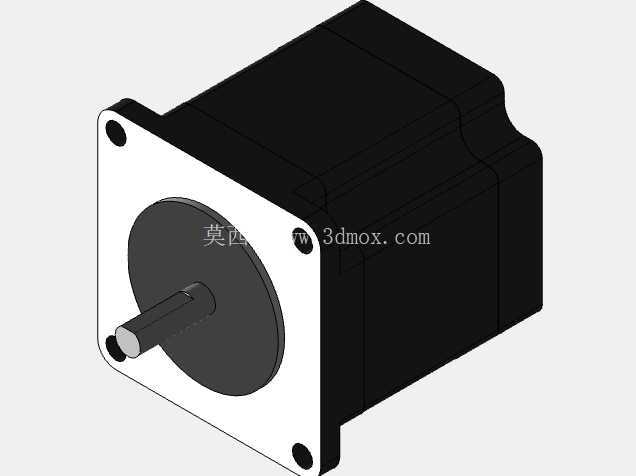

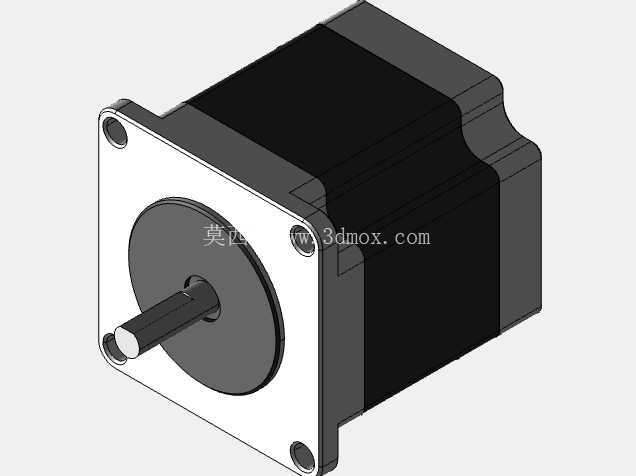

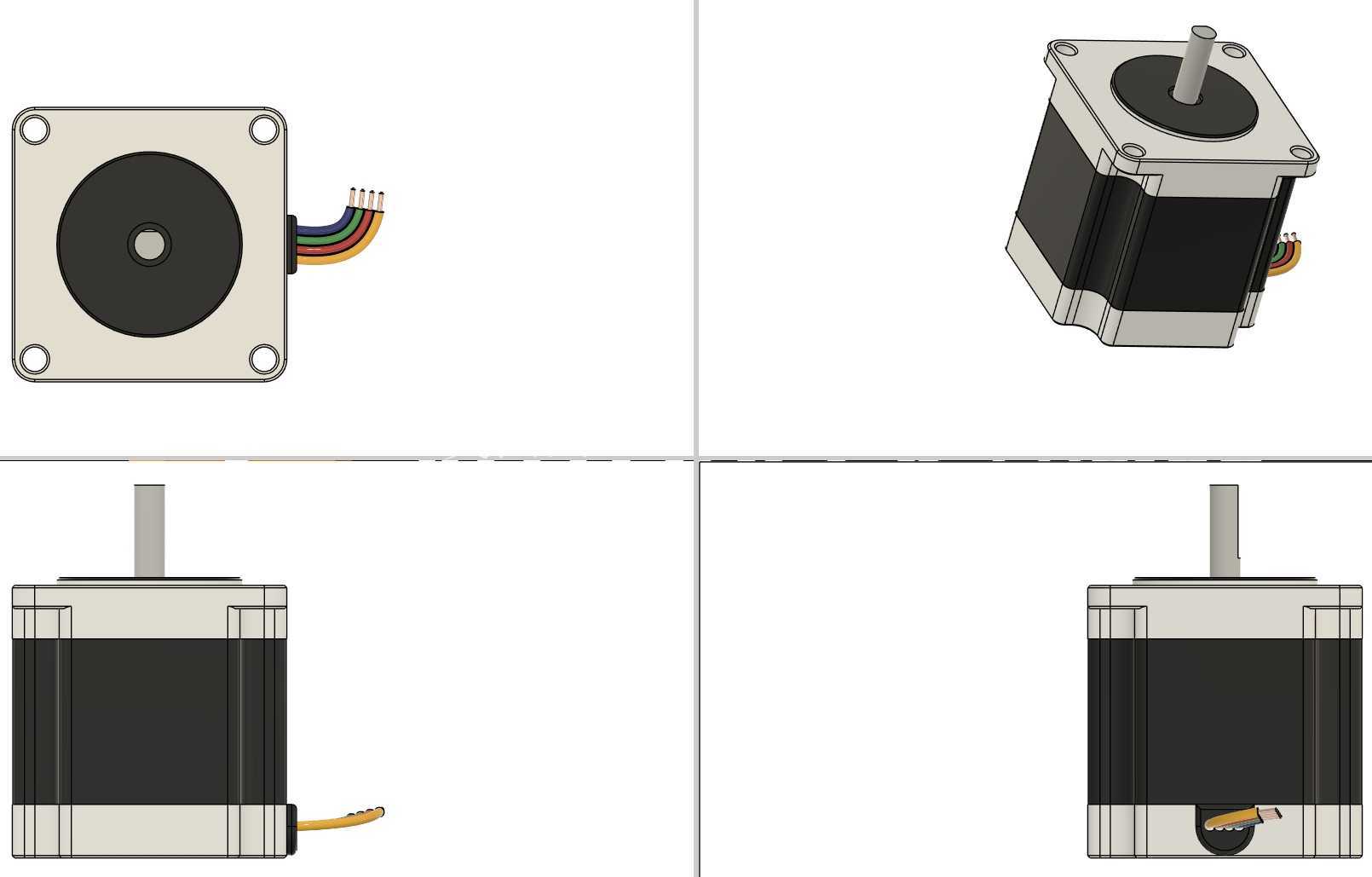

设计过程中，这款电机的结构充分考虑了实际装配的公差配合，前端盖的轴承位与输出轴的同轴度公差控制在合理区间，能保证输出轴转动时的径向跳动量处于较低水平，减少传动过程中的噪音和振动。后端的出线位置做了防拉扯的结构设计，能避免设备布线时线缆被外力拉扯导致的内部绕组接线脱落问题。在不同视角的结构呈现上，等轴测视图清晰展示了电机整体的三维结构，金属外壳、黑色的绕组封装部分、输出轴的位置关系一目了然；正面视图能直观看到安装法兰的孔位分布、输出轴的居中位置；侧视图则展示了电机的轴向长度、出线端的具体位置，方便结构设计人员在做设备整体布局时核对安装空间，提前规避结构干涉问题。

在实际设备选型过程中，这类扭矩等级的步进电机，通常搭配导程5mm或者10mm的滚珠丝杆使用时，能带动10Kg左右的负载做直线往复运动，运行速度可以满足绝大多数中低速自动化工位的需求；如果搭配同步带传动，还能实现更长行程的直线位移驱动，在小型雕刻机的X/Y轴驱动、自动锁螺丝机的位移轴驱动、小型分拣设备的传送带驱动场景下，都能稳定发挥性能。模型的结构还原度覆盖了电机的所有外部安装特征，结构设计人员可以直接将该模型导入装配体中，做设备整体的布局干涉检查，不需要再手动测绘电机的外形尺寸，能大幅缩短结构设计阶段的建模周期，提升整体的设计效率。需要注意的是，在做安装位设计时，要预留出电机线缆的弯曲半径空间，同时在电机与安装座的连接面可以增加薄橡胶减震垫，进一步降低电机运行时的振动传递到设备机架上，提升设备整体运行的平稳性。
