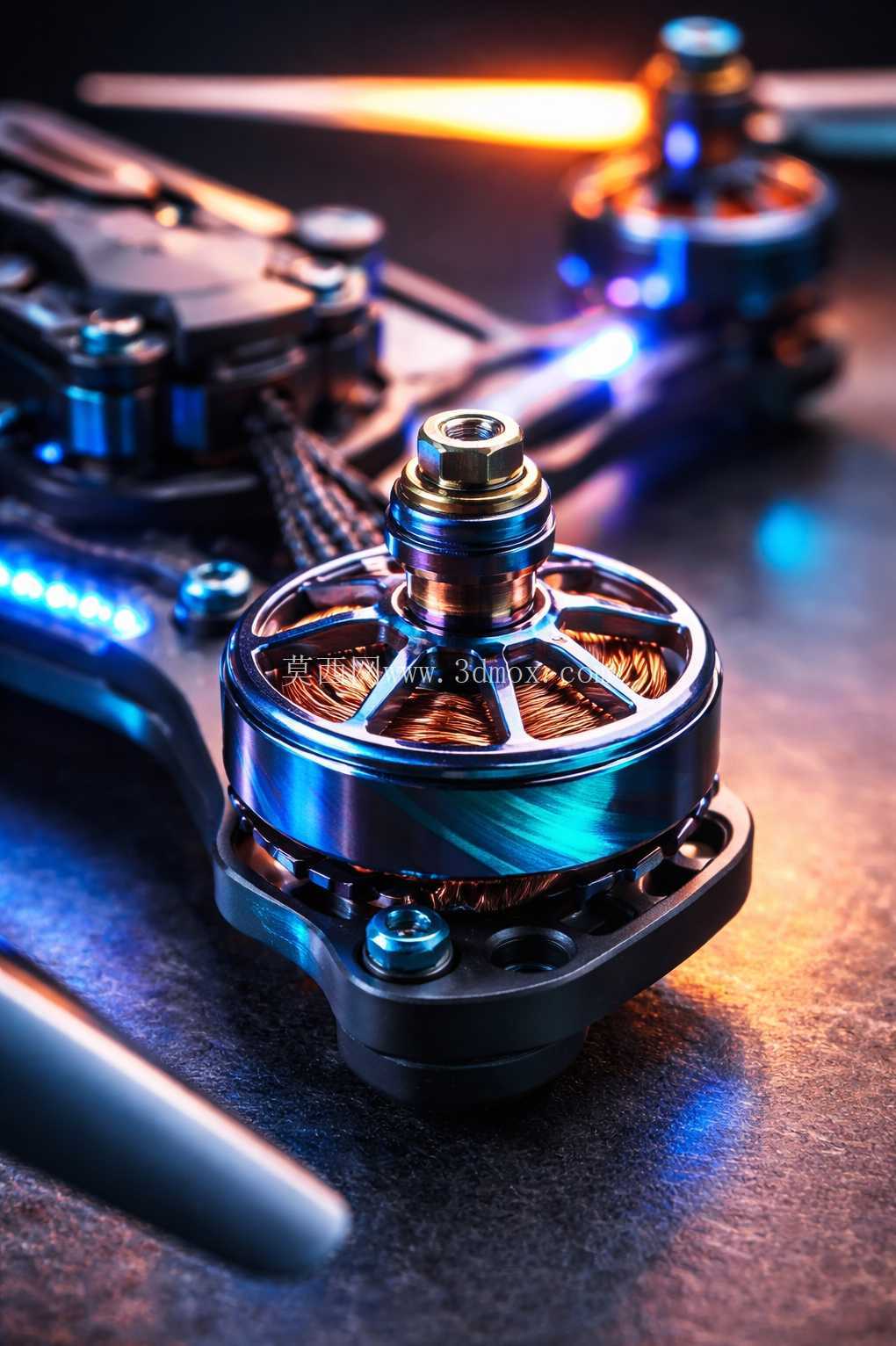

FPV穿越机三相无刷直流动力电机

这款外转子结构的三相无刷直流电机，核心适配场景集中在FPV穿越机、小型多旋翼航拍无人机这类对动力重量比要求严苛的航空类载具，也可根据KV值参数匹配小型固定翼航模、桌面级云台动力单元等场景。从实际使用需求出发，这类电机的核心作用是将电调输出的三相交变电流转化为旋转机械能，带动螺旋桨产生对应拉力，支撑载具完成起飞、机动、悬停等全部飞行动作，其输出特性直接决定了载具的响应速度、载重上限与续航表现。

在功能特性层面，该电机采用12N14P的常见槽极配比，槽极配合经过优化后能有效降低齿槽转矩，让电机在低转速区间的运转平顺性更好，启动时不会出现明显卡顿，配合电调的正弦波驱动方案能大幅降低飞行过程中的动力抖动，提升飞行画面的稳定性。定子采用高牌号冷轧硅钢片叠压而成，叠片间绝缘处理到位，能有效降低高频运转下的铁损，绕组采用多股耐高温漆包线并绕，既可以降低集肤效应带来的铜损，也能承载更大的瞬时电流，满足穿越机做花式机动时的爆发动力输出需求。外转子壳采用高强度航空铝合金一体车削加工，表面做了阳极氧化处理，既提升了外壳的耐磨与抗腐蚀性能，也能在高速旋转时通过外壳表面的散热筋带走绕组产生的热量，避免长时间大油门工况下出现退磁问题。转子磁钢采用高磁能积的钕铁硼材质，磁钢表面做了镍铜镍三层镀层，配合高精度的动平衡校准，电机在最高数万转的运转工况下也不会出现明显的振动，能有效降低飞行过程中的机震，同时延长轴承的使用寿命。输出轴采用高强度不锈钢材质，轴径与安装位的公差控制在h7级别，和轴承内圈的配合紧密，不会出现高速运转下的轴窜问题，轴端的螺纹规格适配主流的航模螺旋桨锁帽，不需要额外改装就能直接搭配市面常见的5寸、3寸穿越机桨叶使用。

从设计思路来看，这款电机的整体结构完全围绕高功率重量比的核心需求展开，在保证结构强度的前提下尽可能做了轻量化处理：定子底座采用镂空设计，在不影响安装刚性的前提下切除了非受力区域的多余材料，底座的安装孔位采用标准的19mm孔距，适配市面上绝大多数FPV穿越机的机臂安装规格，安装孔内嵌了铜质螺纹嵌件，避免反复拆装螺丝时出现滑牙问题。电机的出线采用耐高温硅胶线，线径根据电机的最大持续电流匹配，出线位置做了防拉扯的应力释放结构，避免装机时拉扯导线导致绕组焊点脱落。轴承采用混合陶瓷轴承，相比普通钢制轴承，陶瓷球的重量更轻、运转阻力更小，同时具备更好的耐高温性能，在长时间高速运转下不会因为润滑脂失效出现卡滞问题，上下轴承的配合跨度经过优化，能承受螺旋桨旋转时产生的径向载荷与机动动作带来的轴向冲击，避免出现扫膛问题。

在外形尺寸与安装边界层面，这款电机的定子尺寸对应常见的2207规格，即定子直径22mm、定子高度7mm，整体电机外径约28mm，不含输出轴的总高度约18mm，安装底座的厚度控制在3mm以内，安装到机臂上之后，电机底部和机臂表面预留了足够的散热间隙，不会因为贴合过密影响绕组散热。输出轴的突出长度适配1.5mm-6mm厚度的螺旋桨，安装时只需要保证桨叶和电机顶面的间隙在1mm以上，就不会出现桨叶摩擦电机外壳的问题。电机的三相出线长度预留了100mm，足够从机臂内部走线到飞控电调安装位，不需要额外延长导线。需要注意的是，安装时螺丝的拧入深度不能超过底座安装面4mm，否则螺丝顶到定子绕组会造成绝缘层破损，引发短路烧蚀电机的问题。在实际选型匹配时，需要根据载具的起飞重量、桨叶尺寸选择对应KV值的该款电机，搭配对应电流规格的电调，才能让电机工作在最佳效率区间，避免出现动力不足或者过载烧损的问题。
