NSF搁架边缘挂载式3D打印挂钩结构

　　这款挂钩结构主要适配NSF标准搁架的边缘挂载场景，在商用餐饮后厨、实验室置物区、洁净车间储物场景中都有广泛的应用空间，这类场景普遍采用标准化的圆管拼装式搁架，常规的卡扣式挂钩往往存在适配公差大、挂载后易滑移、承重后易脱落的问题，这款结构就是针对这类实际使用痛点做的定向优化。从功能特性来看，该挂钩不需要对原有搁架做任何打孔、焊接改造，直接卡挂在搁架的边缘圆管上即可完成安装，主体承托块上预留的标准安装孔可以和10号机器螺钉形成紧密配合，用户可以根据自身的挂载需求，在承托块上加装额外的挂杆、置物托盘或者线束固定卡扣，拓展不同的挂载功能。

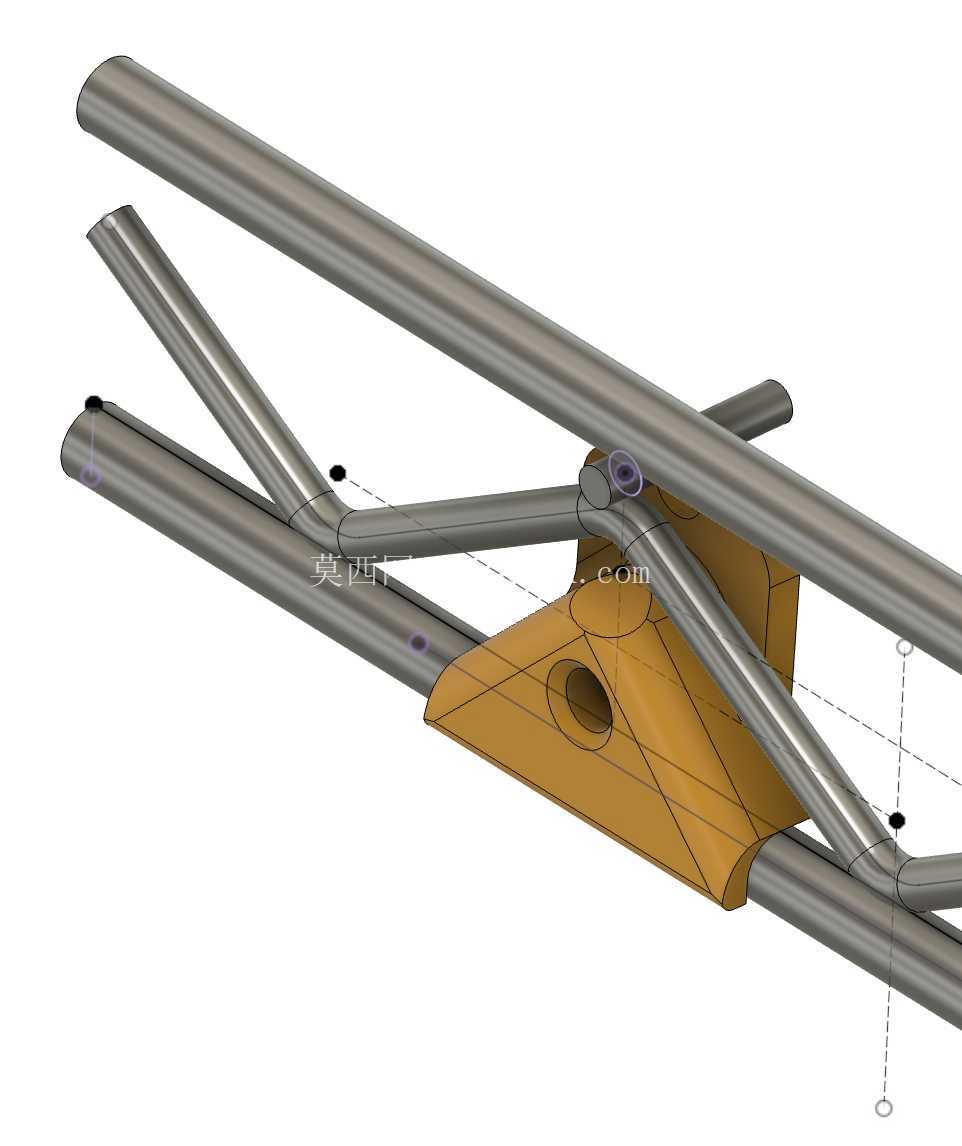

　　设计过程中首先考虑的是不同批次NSF搁架的圆管尺寸公差问题，实际工程应用里，不同厂商生产的NSF搁架圆管外径会存在小幅偏差，因此挂钩与圆管接触的卡位位置做了微小的圆弧过渡余量，不需要做二次修配就能卡入对应管径的搁架边缘，同时卡位处的贴合面做了微角度的止退设计，当挂载重物产生向下的拉力时，卡位会自动抱紧圆管表面，拉力越大抱紧力越强，不会出现侧向滑移或者松脱的情况。从安装边界来看，该挂钩的卡位结构适配搁架边缘的多根交汇圆管，不需要占用搁架的正面置物空间，安装位置可以沿着搁架边缘的圆管任意滑动调整，相邻挂钩之间的间距可以根据挂载物品的尺寸灵活设置，不会出现固定孔位挂钩间距无法调整的问题。

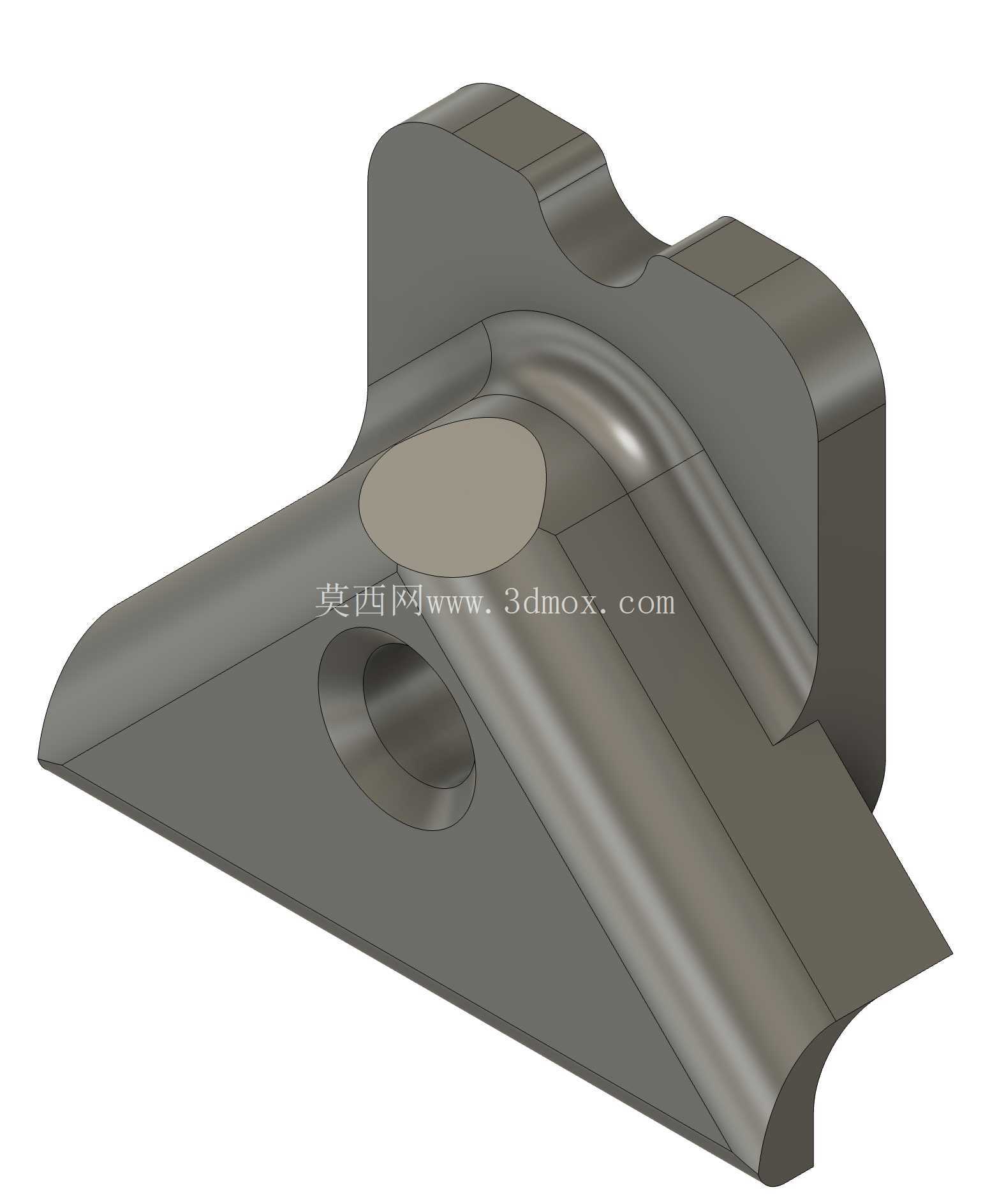

　　主体承托块采用三角加强的结构形态，承力方向的筋位直接延伸到卡位与圆管的接触位置，挂载时的受力可以直接传递到搁架圆管上，不会在承托块本身产生应力集中的问题，适合3D打印制作小批量样品做适配测试，用户拿到样件后可以根据自身使用的搁架实际管径做微小的尺寸调整，测试调整到最佳配合状态后再做批量制作。带孔的安装块位置做了沉台设计，10号机器螺钉安装后螺钉头不会突出承托块表面，避免刮伤挂载的物品或者划伤操作人员。

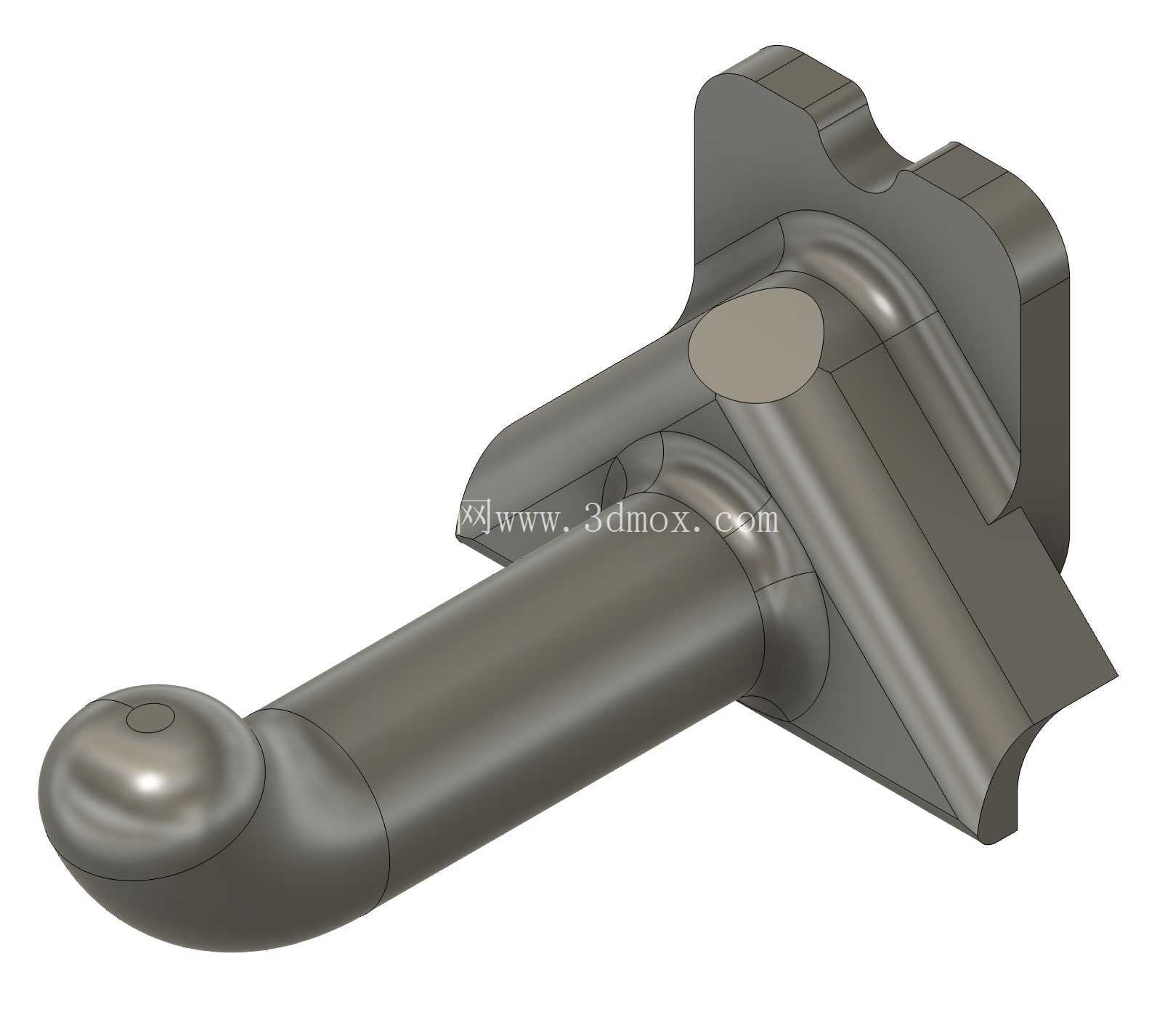

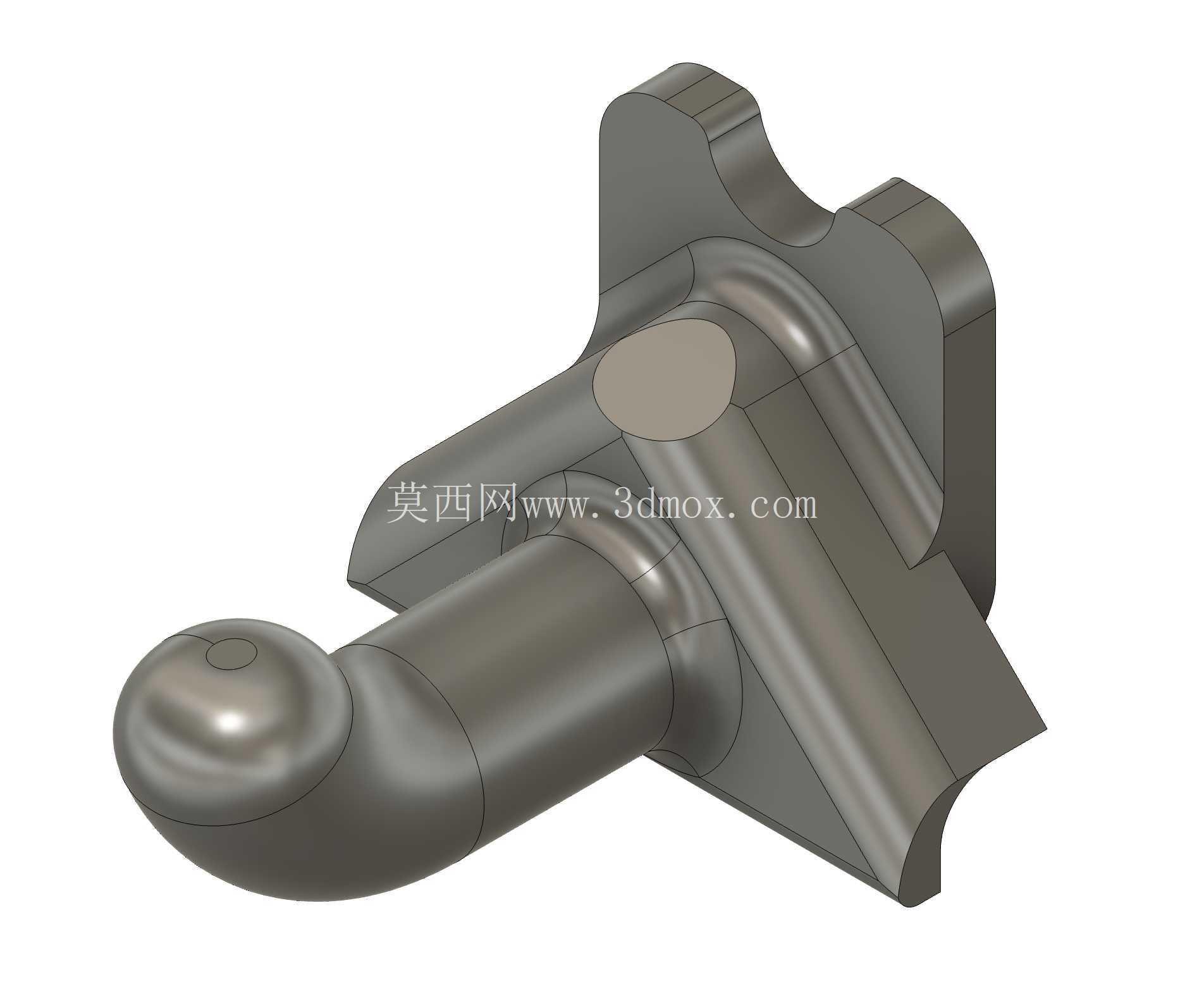

　　挂钩搭配的延伸挂杆采用圆管形态，和搁架本身的圆管材质保持一致，挂载物品时不会出现棱角刮损物品包装的问题，多根挂杆的交汇位置做了圆弧过渡处理，避免应力集中导致挂杆断裂，日常使用中可以悬挂厨具、实验耗材、清洁工具、小型工装夹具等多种物品，充分利用搁架边缘的闲置空间，提升搁架整体的空间利用率。在实际选型使用时，需要注意根据自身搁架的圆管实际外径调整卡位的开口尺寸，不同厂商的NSF搁架圆管壁厚也存在差异，测试样品时要验证挂载额定重量下的形变情况，确保卡位抱紧力足够，不会出现滑落的风险，如果需要挂载较重的物品，可以在承托块与圆管的接触位置粘贴防滑胶垫，进一步提升摩擦力，避免挂载后出现移位。
