适配608轴承可3D打印带座滑轮结构

这款带座滑轮结构核心适配标准608深沟球轴承，设计阶段就充分考虑了熔融沉积成型3D打印的工艺特性，所有结构均做了最小壁厚校验，悬空位置添加了自支撑角度设计，打印过程无需额外添加支撑结构，减少后处理工作量的同时也能保证安装面的成型精度。从实际应用场景来看，这类小尺寸带座滑轮常被用在小型自动化设备的线材导向机构、桌面级3D打印机的耗材走线结构、小型输送线的侧边导向单元、DIY创客项目的滑动传动部位，也可用于轻型吊载场景的定滑轮组件，承载范围适配608轴承的额定载荷，适合低转速、轻负载的连续或间歇传动场景。

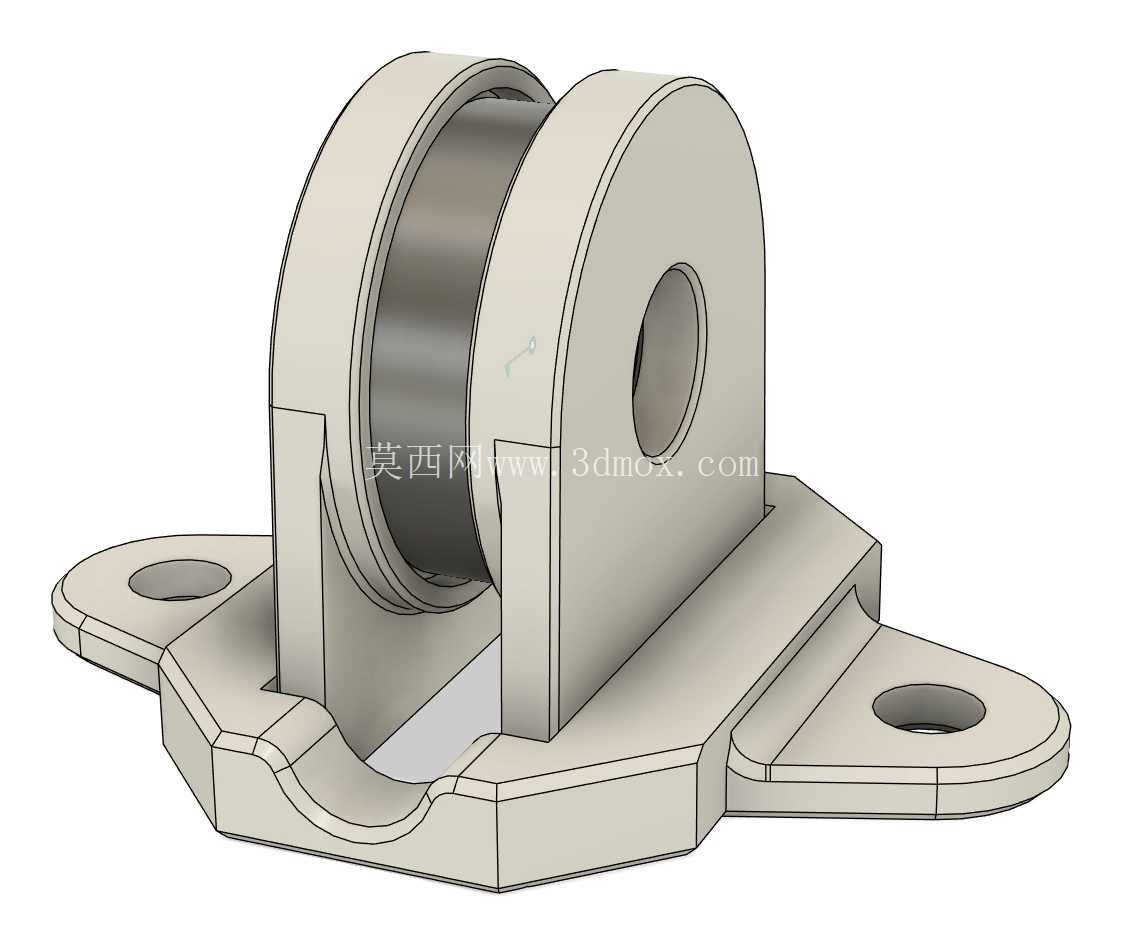

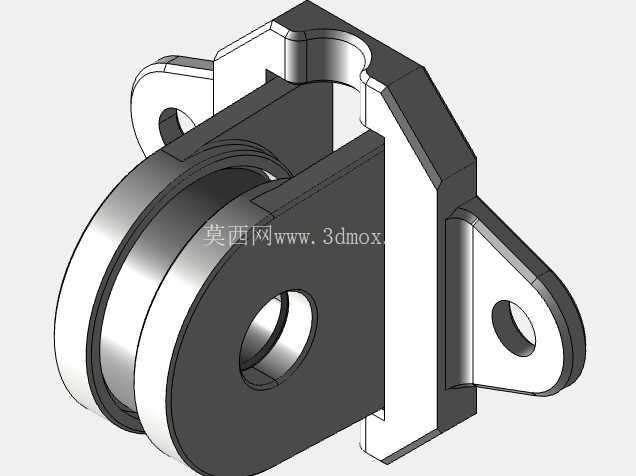

结构设计上，两侧的立式支撑板与底部安装底座做了一体化衔接，衔接位置做了圆弧过渡处理，避免3D打印过程中出现应力集中导致的层间开裂，同时也能提升整体结构的抗扭强度。两侧支撑板的同轴孔位严格按照608轴承的外径公差设计，采用过渡配合公差带，压入轴承后可保证轴承外圈无松动，内圈可顺畅转动，滑轮槽的轮廓适配直径3-8mm的圆型线材、绳索或者细圆导轨，槽面做了圆角过渡，避免使用过程中对线材或者绳索造成割损。底部安装法兰采用双耳式设计，两个安装孔位对称分布，孔位尺寸适配M4-M5规格的内六角螺栓，安装时可通过螺栓直接将整个滑轮座固定在铝型材框架、亚克力安装板或者其他结构基材上，安装基准面做了0.2mm的平面度预留，打印完成后简单打磨即可保证安装后无偏斜。

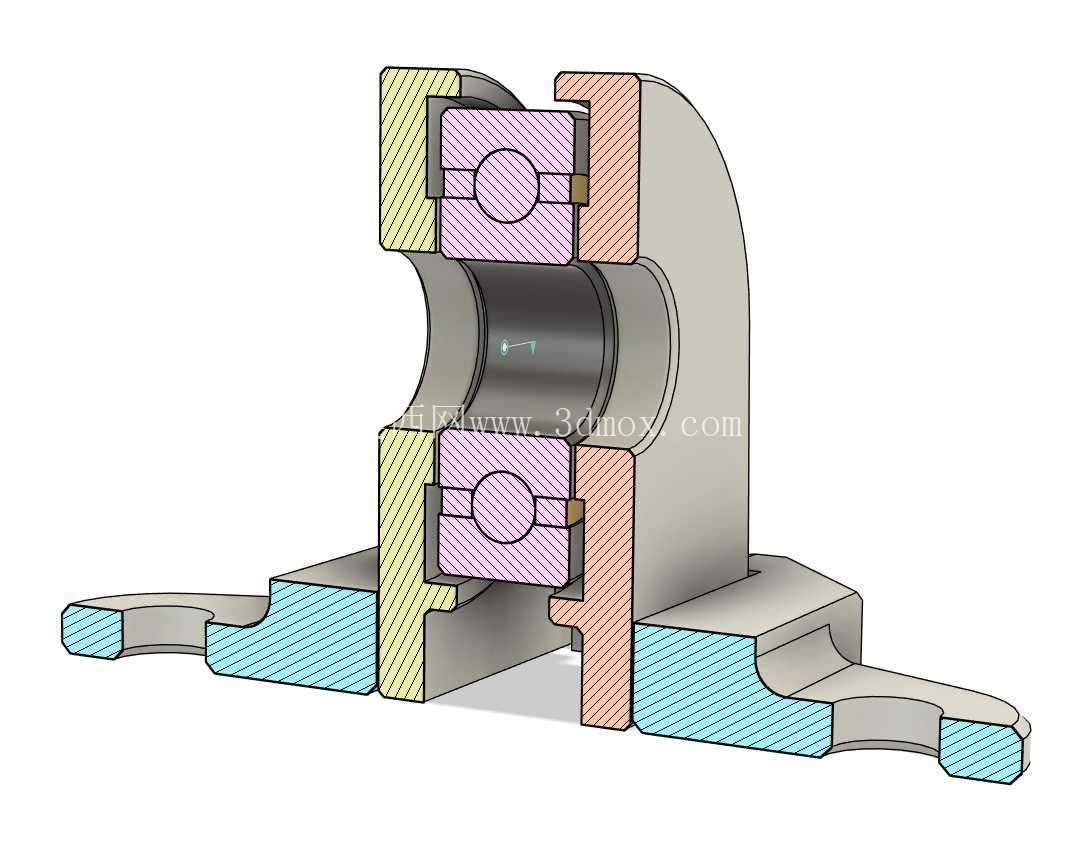

从安装边界来看，整体结构的横向安装孔中心距控制在48mm，纵向总高度不超过42mm，滑轮的有效转动外径为28mm，整体占用空间极小，适合在紧凑的设备内部空间布置。设计过程中特意将轴承安装位的外侧做了限位挡边，压入轴承后挡边可抵住轴承外圈端面，避免滑轮转动过程中轴承出现轴向窜动，同时也省去了额外的轴承轴向固定零件，减少整体装配的零件数量。滑轮的轮体部分与两侧支撑板之间预留了0.5mm的转动间隙，即使3D打印过程中出现轻微的尺寸溢料，也不会出现轮体卡滞的问题，间隙值经过多次打印验证，既不会出现过大旷量，也能保证转动顺畅。

实际使用过程中，这款滑轮不需要额外添加润滑脂，依靠608轴承自带的润滑即可满足长期使用需求，3D打印的基材可根据使用场景选择PLA、PETG或者ABS材料，普通场景下使用PLA即可满足强度要求，若需要更高的耐温或者抗冲击性能，可更换为PETG或者ABS材料打印，所有结构的壁厚均不小于2mm，即使使用PLA材料打印，整体结构的抗冲击强度也能满足轻型负载的使用需求。两侧支撑板的厚度均为4mm，可承受径向载荷下的弯矩作用，不会出现支撑板变形导致轮体卡滞的问题，底部底座的厚度为3mm，安装螺栓锁紧时不会出现底座压溃的情况。

不同于常规的机加工金属滑轮，这款结构完全面向3D打印工艺做了适配，没有复杂的曲面或者倒扣结构，所有特征均为沿Z轴方向拉伸成型，打印时层厚设置为0.2mm即可获得不错的表面质量，安装孔位不需要二次扩孔，打印完成后清理掉少量毛边即可直接压入608轴承完成装配，整个装配过程不需要额外的紧固件或者粘接剂，装配难度极低，非常适合创客、设备维护人员快速制作替换件，或者在原型机开发阶段快速验证导向结构的可行性，不需要开模或者机加工，大幅缩短原型验证的周期。在小型自动化设备的开发过程中，这类标准适配的滑轮结构可以直接调用，不需要重新设计轴承安装位和安装底座，可大幅减少结构设计的重复工作量，同时经过实际打印验证的结构也能避免设计阶段出现的公差配合问题，减少试错成本。
