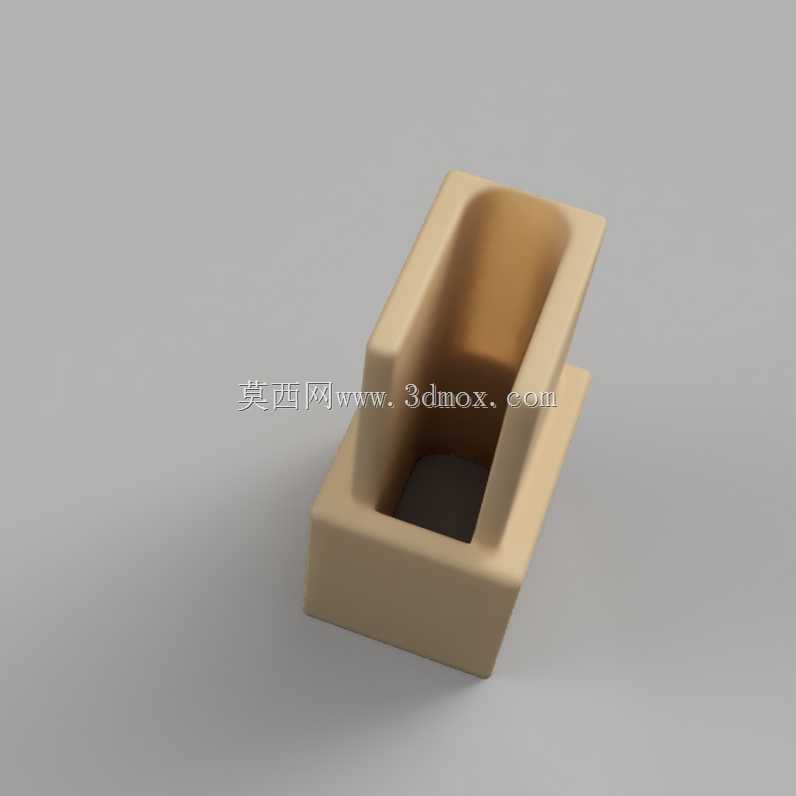

弹匣装载设备用UpLULA定位套筒结构

　　在民用射击运动、战术训练的装弹作业场景中，手动逐发压装弹药到弹匣内不仅效率低下，长期操作还会造成拇指按压部位的软组织磨损，UpLULA类弹匣装载机就是为解决这一痛点设计的便携辅具，而本次涉及的套筒部件，是这类装载机中负责单弹匣定位、导向的核心承载结构。从实际使用场景出发，该套筒的核心作用是在装弹过程中为弹匣提供稳定的限位空间，避免装载机压弹动作时弹匣出现偏移、滑脱，保证弹药能够精准对齐弹匣抱弹口完成压入。具体适配场景上，该结构针对M1911单排弹匣、Sig P938单排弹匣的外形轮廓做了匹配设计，内腔的轮廓尺寸完全贴合这两类弹匣的外壁弧度与棱边角度，弹匣插入后不会出现旷量，同时侧壁的导向槽能够引导装载机的压弹机构沿固定轨迹下行，

　　避免压弹时出现偏载导致的弹药卡滞、弹匣抱弹口变形问题。设计思路上，该结构采用了一体化的槽型承载布局，整体为上下贯通的框式结构，上部的敞口设计用于承接压弹机构的下压动作，下部的定位槽用于卡入弹匣本体，侧壁的厚度经过受力校核，在压弹机构最大下压力作用下不会出现侧向形变，保证长期使用后的定位精度。考虑到该部件多用于个人用户自行制作的场景，结构设计上规避了复杂的倒扣、薄壁特征，所有棱边都做了R1以上的圆角处理，既可以避免使用时的锐边划伤，也能够适配熔融沉积成型3D打印的工艺要求，打印时无需添加大量支撑结构，成型后仅需简单去除毛刺即可投入使用。安装边界方面，该套筒的外部轮廓为规整的近似长方体结构，

　　侧壁预留的安装平面可以直接通过螺丝紧固在UpLULA装载机的主体基座上，安装孔位的位置避开了内部的弹匣容纳腔，不会对弹匣的插拔造成干涉；内腔的深度尺寸经过匹配设计，弹匣插入后抱弹口刚好露出套筒上端面合适的高度，既不会因为露出过长导致压弹时弹匣受力弯折，也不会因为露出过短导致压弹机构无法接触弹药底缘。实际使用过程中，该套筒的槽型内壁需要承受弹匣插拔时的反复摩擦，因此设计时内壁的脱模斜度控制在1.5度，既保证3D打印时的顺利脱模，也能够减少插拔时的阻力，长期使用后如果出现磨损，用户可以直接重新打印替换，无需对整个装载机进行更换。针对不同规格的单排弹匣，该结构的内腔尺寸可以通过调整侧壁厚度、槽宽参数快速修改适配，不需要改动整体的安装接口，

　　具备较好的衍生拓展性，能够覆盖多数常见的单排手枪弹匣的装弹定位需求。结构的受力路径设计十分清晰，压弹时的下压力通过套筒侧壁传递到下部的基座安装面，不会出现应力集中的薄弱部位，即使采用常规的PLA打印材料制作，也能够承受数千次的压弹循环而不出现结构损坏。
