微型风力发电装置机械结构设计

在分布式微能源供电场景中，这类微型风力发电装置的机械结构设计，需要兼顾低风速启动性能、安装适配性与长期运行的结构可靠性，区别于兆瓦级商用风电机组，微型风电装置的应用场景多集中在户外小型传感节点供电、教学实验演示、便携应急能源补充、离网微型负载供电等领域，不需要复杂的变桨、偏航系统，核心是通过简化的机械结构实现风能到旋转机械能的稳定传递，同时控制整体体积与重量，适配桌面、户外支架、小型设备顶部等多种安装位。

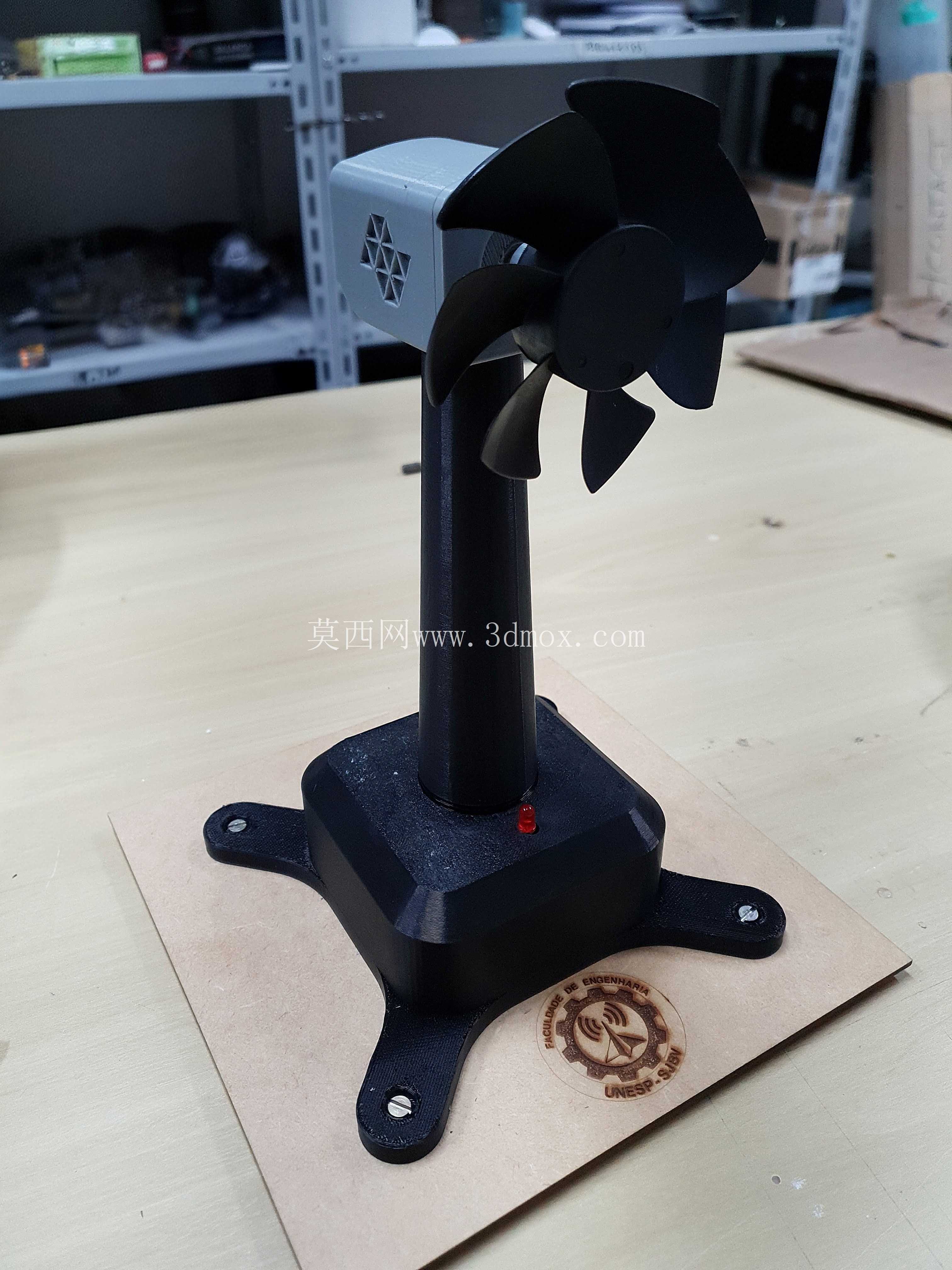

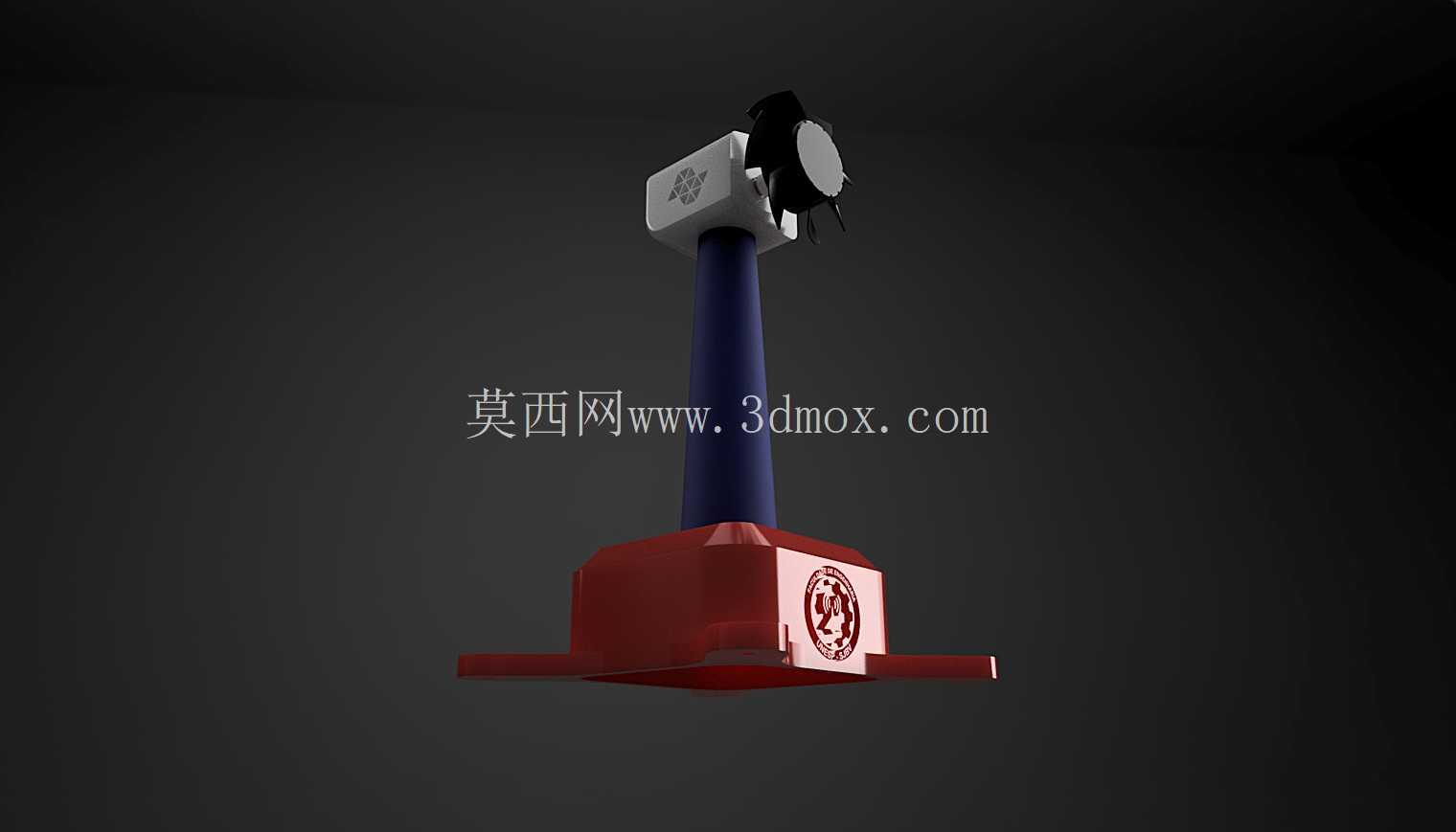

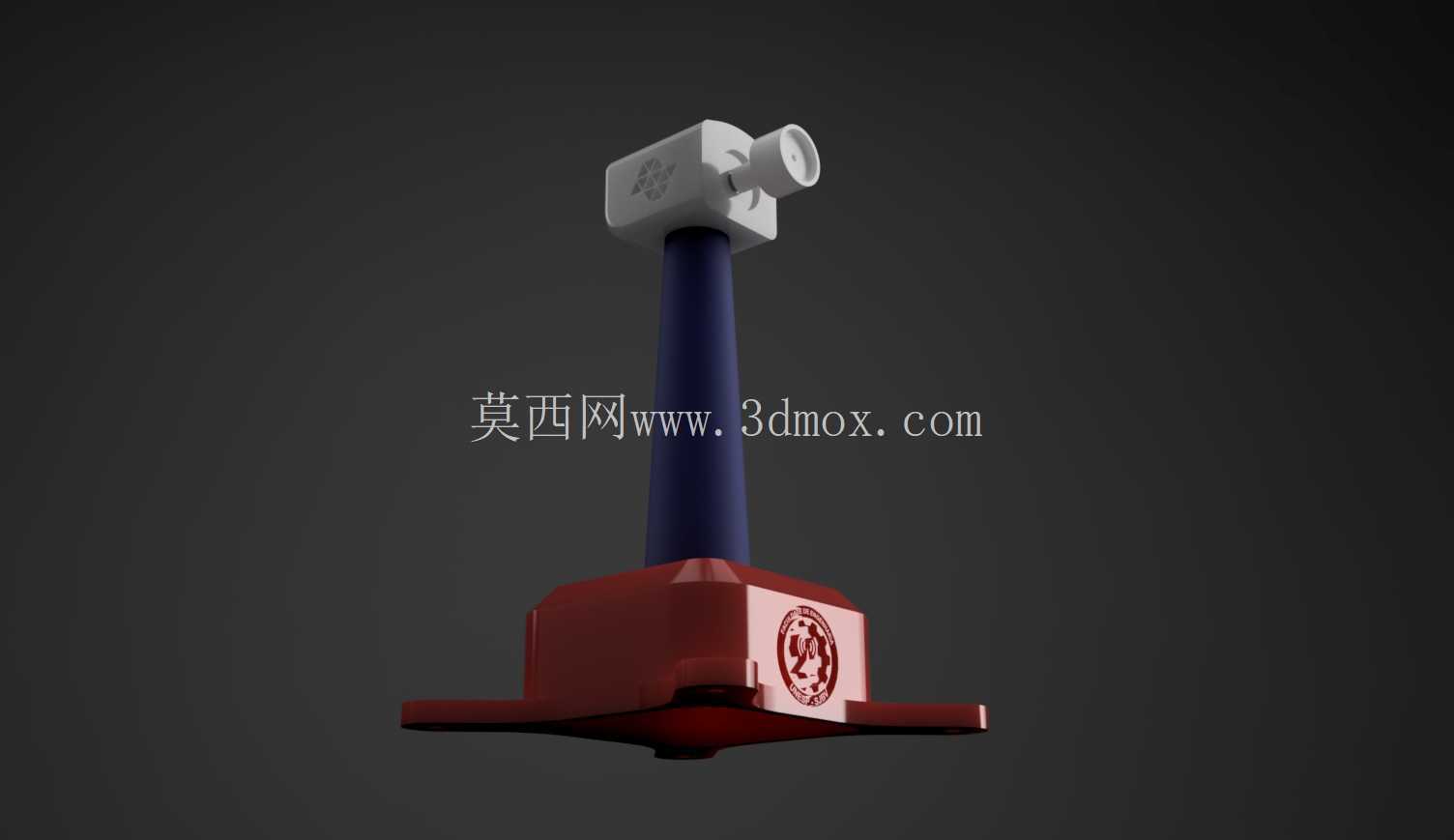

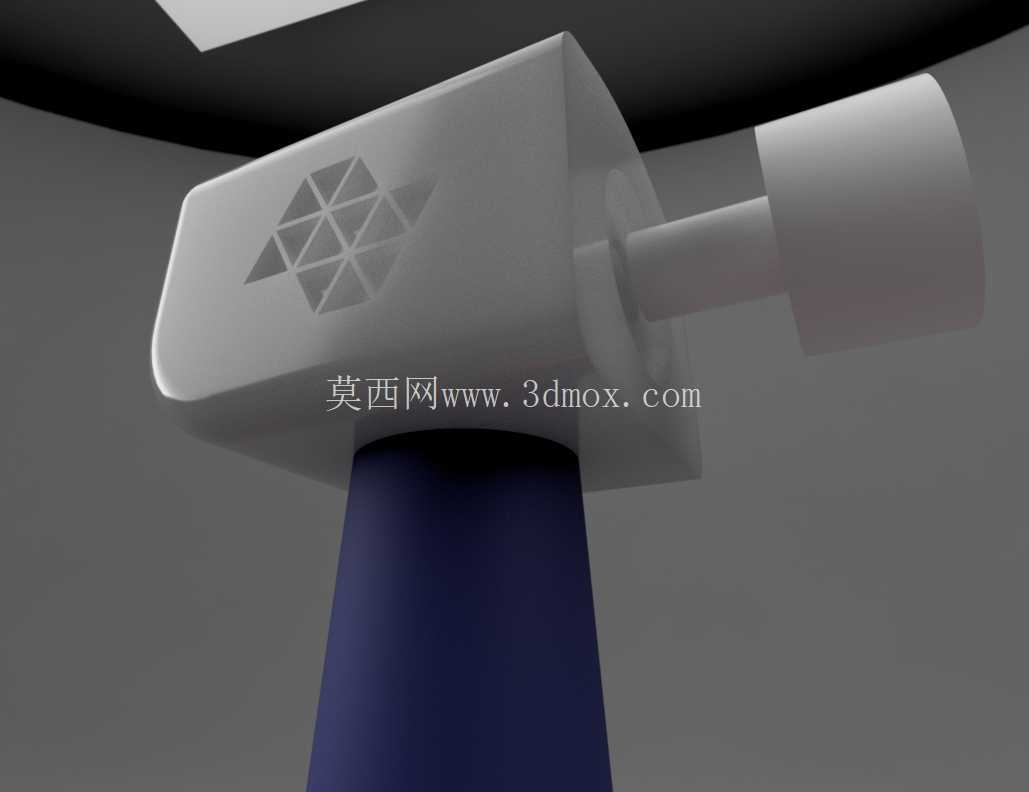

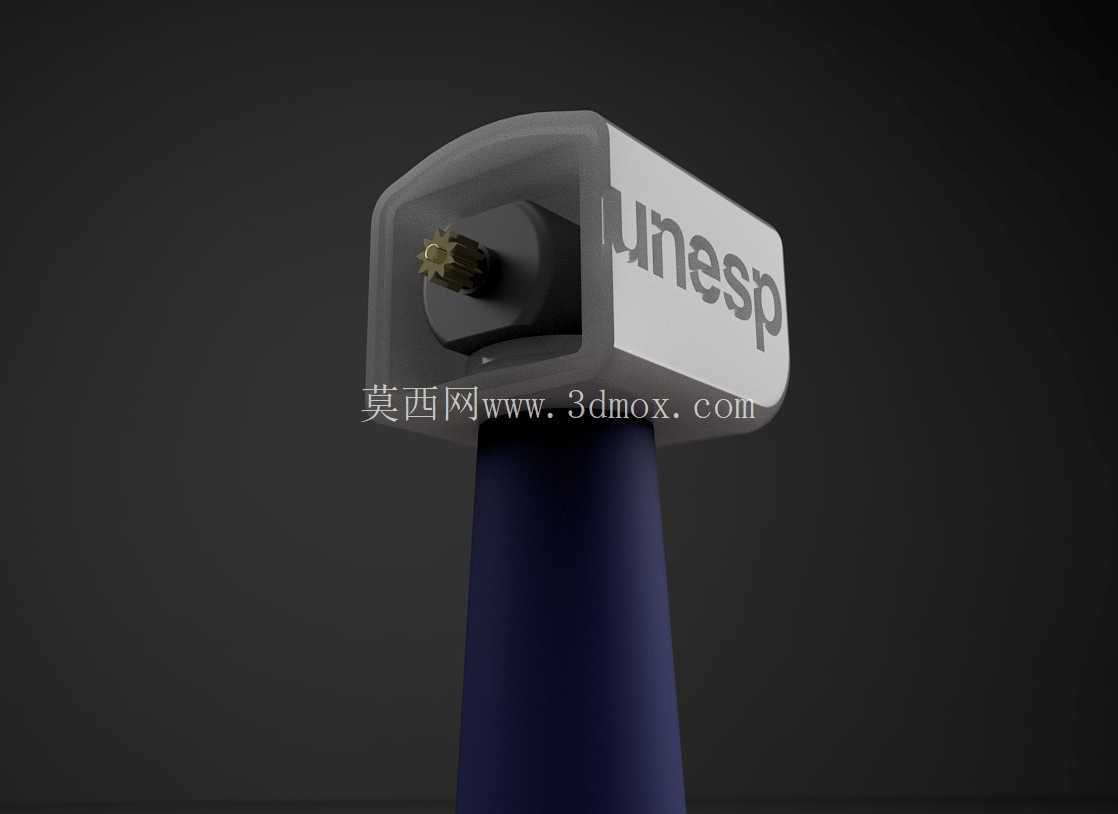

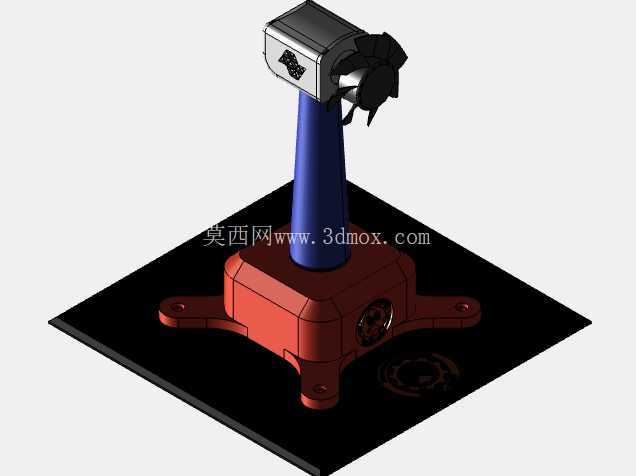

从结构组成来看，这套装置分为风轮捕能段、立柱支撑段、底座固定段三个核心部分。风轮段直接决定风能捕获效率，设计时采用小直径多叶片构型，相比大叶片结构，小直径多叶片在低风速环境下更容易启动，不需要很高的切入风速就能带动转轴转动，适配城市楼宇间、近地面等风速波动大、平均风速偏低的使用场景；风轮与转轴的连接采用直连式结构，省去了复杂的齿轮增速机构，一方面降低了机械传动过程中的能量损耗，另一方面减少了传动部件的数量，降低后期维护的复杂度，适合无人值守的长期运行场景，风轮后侧的机壳内部预留了发电机安装位，机壳表面做了散热格栅结构，避免发电机长时间运行时热量堆积影响性能。

立柱支撑段采用变径柱式结构，上端直径更小，与机壳连接位置做了圆弧过渡，降低风阻的同时保证连接强度，立柱下端与底座采用嵌入式连接，配合定位凸台保证装配同轴度，避免风轮转动时出现偏心晃动；立柱的长度设计需要兼顾风轮的离地高度与整体结构稳定性，长度过短会导致风轮处于底座附近的紊流区，影响捕风效率，长度过长则会提升整体重心，在大风工况下容易出现结构倾覆，这套结构的立柱长度控制在风轮直径的2.5倍左右，既保证风轮处于稳定的来流区，又将整体重心控制在底座投影范围内。

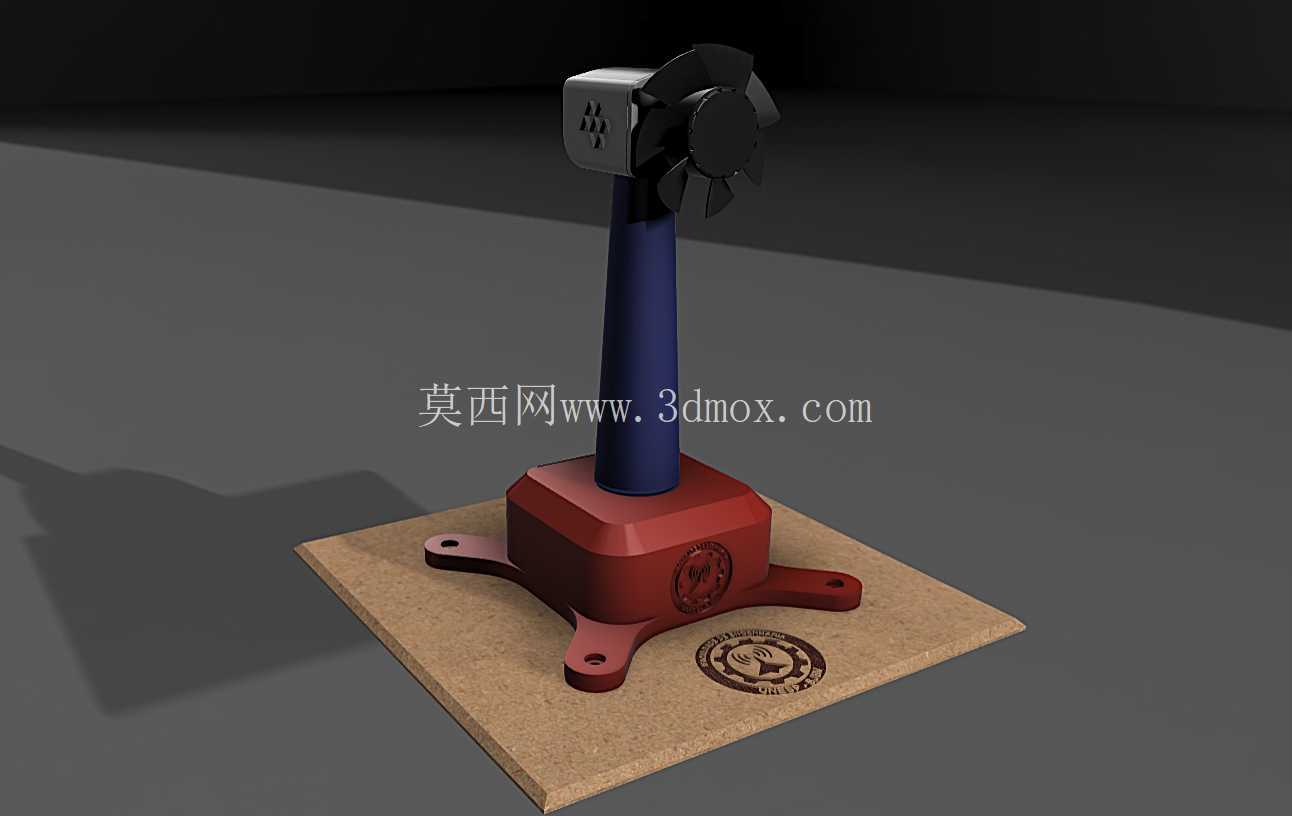

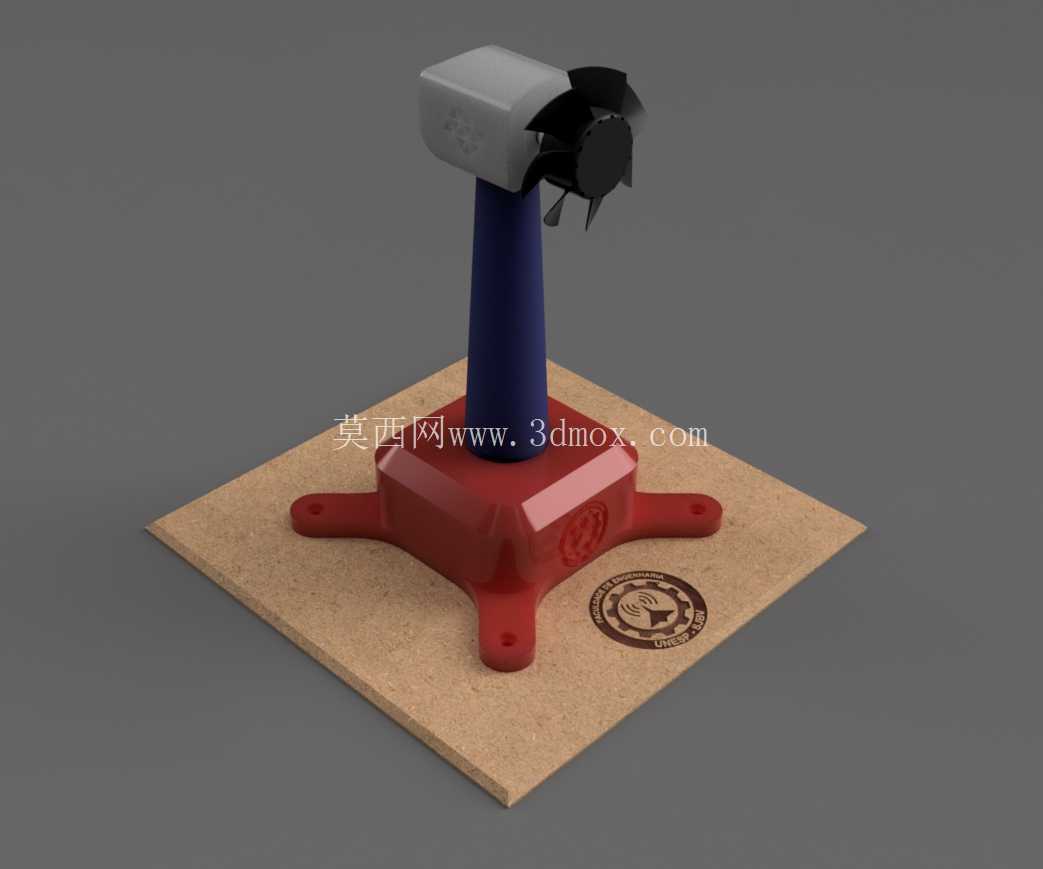

底座部分采用带安装耳的方形构型，四个安装耳上预留了固定孔位，可以通过螺栓直接固定在平面基座、支架或者配套的安装板上，安装孔位采用对称布局，适配不同方向的来流调整需求，不需要重新打孔就能完成装置的朝向调整；底座内部做了空腔设计，一方面可以放置整流电路、储能模块等电气元件，另一方面通过合理的壁厚设计，在保证结构强度的前提下降低整体重量，底座与安装板接触的位置做了防滑纹理设计，配合螺栓固定时可以增大摩擦力，避免长期受风力振动出现螺栓松动的问题。

设计过程中需要重点考虑安装边界的适配性，整套装置的最大外轮廓由风轮旋转直径决定，安装时需要保证风轮旋转范围内没有遮挡物，预留足够的安全间隙，避免叶片转动时触碰周边物体；底座的安装孔位间距按照通用小型支架的安装尺寸设计，可以直接适配市面上常见的户外监控支架、桌面固定支架，不需要额外定制转接件。结构材质选择上，风轮部分采用轻质工程塑料，降低自身转动惯量，提升低风速响应速度，立柱与底座采用强度更高的复合材料或者金属材质，保证支撑结构的抗风载能力，在6级大风工况下不会出现结构变形或者断裂。

从实际使用的角度出发，这套机械结构没有设置复杂的机械制动机构，依靠风轮自身的气动特性实现大风下的转速限制，当风速超过设计上限时，叶片的气动失速特性会限制转速进一步提升，避免转速过高导致发电机过载或者结构损坏，这种设计省去了额外的制动部件，进一步简化了结构，提升了装置的可靠性。在教学实验场景中，这套结构可以直接拆解，让学习者直观了解风力发电装置的机械组成，理解捕风结构、支撑结构、固定结构之间的配合关系，也可以通过更换不同叶型的风轮，测试不同构型下的发电效率，完成相关的风能利用实验。在户外微供电场景中，整套结构可以快速组装，不需要大型吊装设备，单人就能完成安装调试，适合为野外小型传感器、户外指示牌、低功耗照明设备提供持续的电力供应，配合小型储能模块就能实现无风时段的持续供电。
