NREL5MW大型水平轴风力发电机组三维结构

　　在陆上集中式风电基地、近海浅滩风电场的前期方案论证阶段，大兆瓦级风力发电机组的整机结构匹配度，直接决定了整场风资源利用效率与后期运维成本，这套5MW级水平轴风机的三维结构，完整还原了现役主流大兆瓦风机的整机布局逻辑，可直接用于风电场微观选址的机位排布模拟、机组载荷校核的前置结构验证，也能作为风电装备结构设计教学的具象化参考载体。从实际工程落地的角度看，这类大功率风机的核心作用是将高空稳定风能通过叶轮旋转转化为机械能，再经机舱内的传动链、发电模块转化为可并网的工频电能，是当前新能源发电体系中装机占比最高的主力装备类型，区别于小功率分布式风机，5MW级机型的叶轮扫风面积、塔筒高度都经过严格的风资源匹配计算，能够在6-25m/s的额定风速区间内保持稳定功率输出，切入、切出风速的阈值设定也对应了大部分三类风区的全年风况特征。

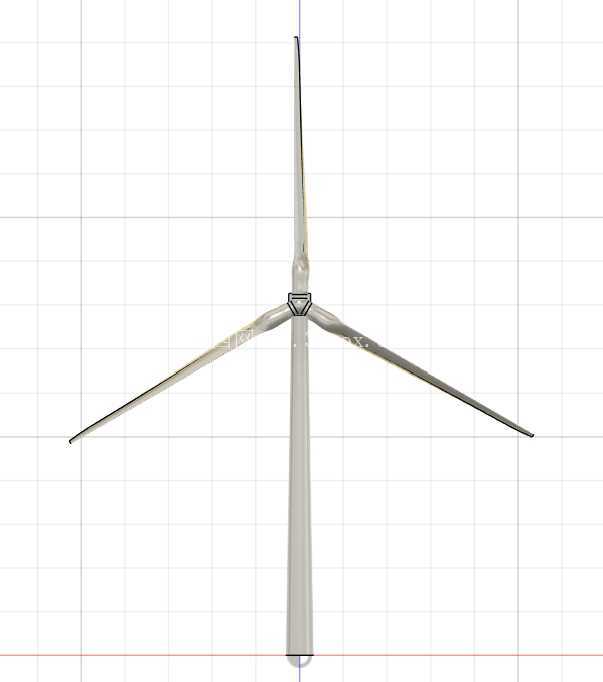

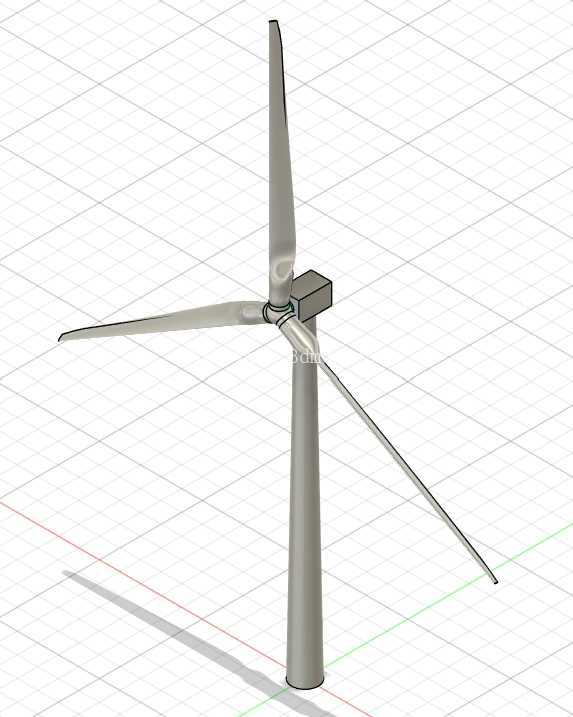

　　整套结构的设计思路完全围绕大兆瓦机组的载荷传递逻辑展开，三片细长型的玻璃纤维复合材料叶片沿轮毂周向120°均布，叶根位置采用T型螺栓连接结构与轮毂法兰对接，能够将叶片承受的气动载荷均匀传递到轮毂铸件上，叶片的翼型沿展向做了渐变优化，叶根区域采用厚翼型保证结构强度，叶尖区域采用薄翼型提升气动效率，同时做了叶尖小翼结构降低叶尖涡带来的能量损耗。轮毂采用球墨铸铁铸造结构，内部预留了变桨驱动机构的安装空间，三个变桨轴承分别对应三片叶片，可根据实时风速调整叶片桨距角，在额定风速以上阶段通过变桨限制叶轮吸收的风能，避免机组过载。

　　机舱底座采用焊接箱型梁结构，前部支撑主轴与齿轮箱，后部布置发电机与散热模块，尾部的偏航系统能够带动整个机舱绕塔筒顶部的偏航轴承旋转，实时对准来流风向，保证叶轮始终处于最大迎风面位置。塔筒采用锥形分段式钢结构设计，从底部到顶部直径逐步收窄，既能够降低塔筒自身的重量，又能保证在极端风况下的结构刚度，塔筒内部预留了爬梯、电缆桥架与平台的安装位置，底部法兰与基础环通过高强螺栓连接，顶部法兰与偏航轴承对接，整套结构的安装边界需要匹配对应等级的钢筋混凝土重力式基础，陆上机型的基础埋深需要根据当地地质承载力调整，近海机型则需要搭配单桩或导管架式海工基础，叶轮安装时需要考虑现场吊装设备的作业半径与起吊高度，叶片与轮毂的组装通常在地面完成后再整体吊装到机舱位置。

　　在结构细节处理上，三维模型完整还原了各部件的连接接口位置，包括叶片与轮毂的螺栓孔分布、机舱与塔筒的法兰对接面、塔筒各分段之间的连接结构，没有做过度的简化处理，能够直接用于干涉检查、吊装路径模拟等工程前置验证工作，对于刚接触风电结构设计的工程师来说，也能通过这套模型快速理解大兆瓦风机的载荷传递路径，理清各子系统之间的装配逻辑，避免在初始方案设计阶段出现结构干涉、安装空间不足等低级问题。
