BX6-H4方形感应接近传感器三维结构

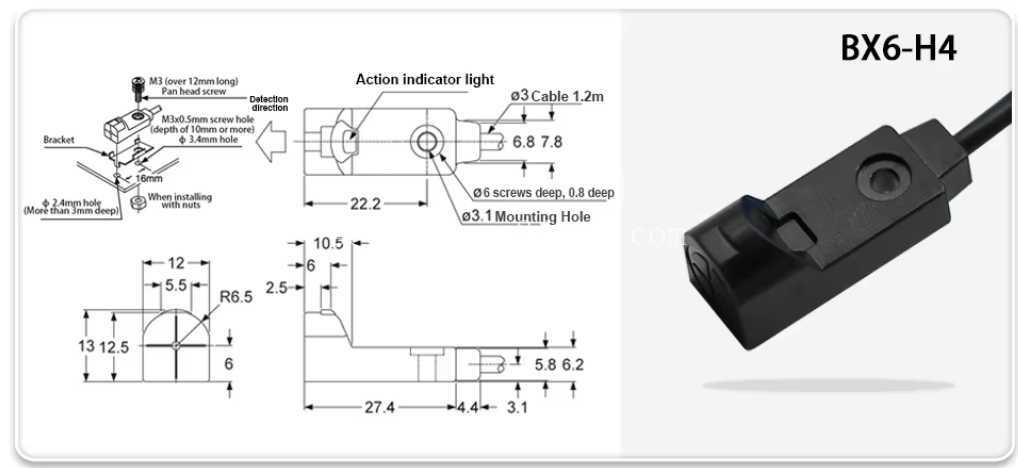

　　在自动化产线的工位定位、小型模组的行程限位、工装夹具的工件到位检测场景里，这类小体积方形接近传感器的出镜率一直很高，很多做非标设备的结构工程师在选型时，会优先考虑这类安装便捷、感应稳定的元件，毕竟产线里的检测点位往往空间局促，过大的传感器会挤占执行机构的运动空间，还容易和运动部件发生干涉。这款BX6-H4接近传感器采用方形主体设计，整体外壳为硬质工程塑料注塑成型，表面做了哑光处理，能在常规车间环境下抵御轻微的油污、粉尘附着，出线端采用侧出1.2米线缆的设计，线缆根部做了应力释放结构，避免设备运行过程中线缆反复弯折导致的线芯断裂，适配大部分设备内部的布线走向，不需要额外做过大的折弯半径预留。从结构设计的角度看，这款传感器的安装孔位做了沉头设计，采用M3.1的安装通孔，配套M3的沉头螺丝即可完成固定，安装孔的沉头深度为0.8deep，螺丝拧紧后不会突出传感器表面，不会对周边的运动部件造成刮擦，两个安装孔的中心距为22.2mm，这个尺寸是行业内小方形传感器的通用安装间距，替换同规格其他品牌的传感器时不需要重新加工安装孔位，能大幅降低设备改造的工时成本。

　　传感器的感应面位于前端的圆弧过渡区域，前端的R6.5圆弧设计能避免安装时磕碰损伤感应面，感应面的中心距离安装基准面的尺寸经过精准校核，确保安装后感应距离的一致性，动作指示灯设置在传感器主体的上表面，正对设备调试人员的常规观察视角，传感器触发时指示灯亮起，现场调试时不需要额外接万用表就能快速判断传感器的工作状态，大幅提升现场调试的效率。从尺寸边界来看，传感器主体的宽度为12mm，总高度（不含线缆）为12.5mm，前端感应头突出主体的长度为6mm，出线端的接头直径为6.8mm，线缆直径为3mm，整体的外形尺寸非常紧凑，在设计小型滑台的限位检测时，可以将传感器嵌入安装在铝型材的槽内，不需要额外突出型材表面，能让整个模组的外形更加规整，也能避免工件输送过程中刮碰到传感器。

　　在实际应用中，这类磁性感应式接近传感器不需要和被检测物体直接接触，当金属检测物靠近感应面达到触发距离时，传感器就会输出电信号给PLC，相比机械限位开关，它没有机械触点的磨损问题，使用寿命更长，响应速度更快，能适配高速运动的工位检测场景，比如在小型皮带输送机的工件到位检测、气动滑台的原点复位检测、夹具的夹紧确认检测场景里，这款传感器都能稳定工作。建模的时候需要注意，传感器外壳的分型线位置要和实际产品一致，安装孔的沉头角度要匹配标准沉头螺丝的锥度，线缆和主体连接的位置要做圆角过渡，避免应力集中，动作指示灯的位置要做半透明的材质区分，渲染的时候能清晰看到指示灯的区域，方便后续做设备的装配仿真时，直观展示传感器的安装状态和触发位置。

　　很多工程师在做设备三维布局的时候，容易忽略传感器的线缆弯折空间，这款传感器的侧出线设计，在布局时要在线缆出口位置预留至少5mm的空间，避免线缆被挤压在传感器和安装板之间，长期使用导致线缆外皮破损。另外传感器前端的感应区域有明确的检测范围，建模时可以把感应区域做半透明的示意块，方便在装配时校核检测距离，确保被检测物体进入感应范围时传感器能可靠触发，不会出现漏检的情况。
