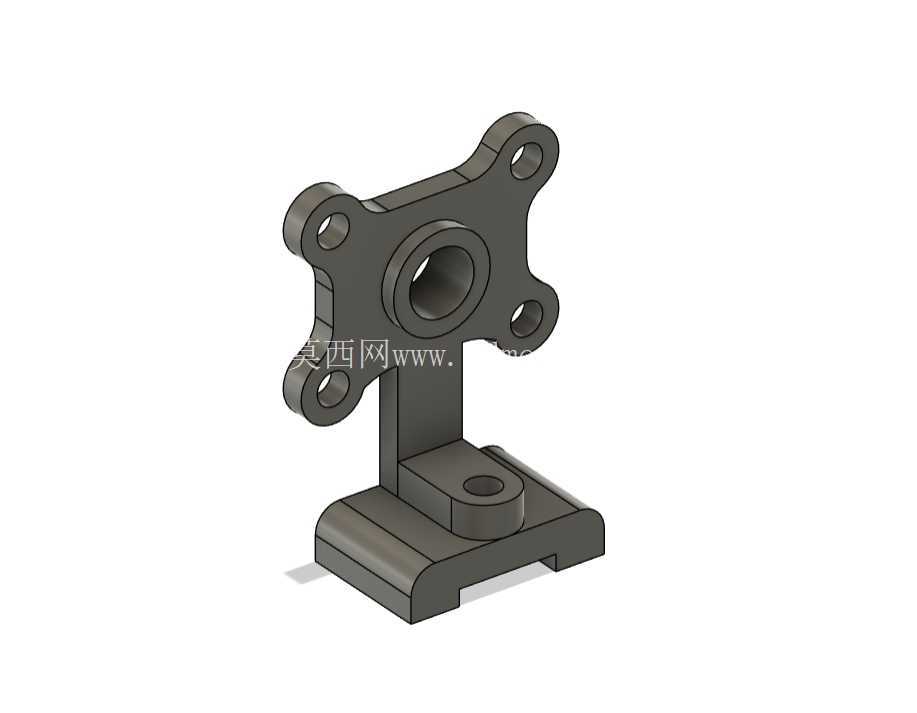

十字安装座带支撑轴孔连接构件

　　日常做小型传动机构的安装固定设计时，这类带十字安装法兰的支撑构件出镜率不低，很多需要实现垂直方向轴类零件定位、同时要保证安装稳定性的场景都会用到类似结构。先从实际安装边界说起，底部的滑槽式安装座是整个构件的承载基础，设计时特意做了两侧带限位凸缘的滑槽结构，不需要额外加工复杂的安装沉孔，直接卡入对应设备的安装导轨或者T型槽台面上，通过滑槽预留的锁紧空间就能完成快速固定，这种设计在需要频繁调整安装位置的小型试验台、轻型输送线的侧装支撑位上适配性很强，能省去不少现场配做安装孔的工作量。

　　上部的十字形安装法兰四个角都做了同轴的光孔安装位，四个孔的位置度公差在建模时就做了同步约束，保证安装时四个固定点受力均匀，不会出现单侧应力集中导致的构件变形，法兰中心的贯通轴孔是整个零件的核心功能位，孔壁的同轴度、端面的垂直度都做了基准约束，用来穿装定位销轴、短轴类零件，或者直接作为小型轴承的安装座使用，支撑立柱连接底部安装座和上部法兰的位置做了圆弧过渡，避免直角连接处的应力集中，毕竟这类铸件在受径向载荷的时候，直角位置很容易出现应力断裂的隐患，做圆弧过渡既能提升铸件的成型良品率，也能提升实际使用时的结构强度。从设计思路上看，整个构件没有多余的冗余结构，所有结构都服务于安装固定和轴件支撑两个核心功能，底部滑槽的宽度、立柱的截面尺寸、上部法兰的外圆直径、四个安装孔的中心距，都是按照常规轻型传动机构的载荷参数做的匹配，不需要额外做加强筋就能满足日常使用的强度要求，毕竟这类零件大多采用铸造成型后再做关键安装面、轴孔的二次机加工，建模时特意给安装面、轴孔位置预留了合理的加工余量，避免后续机加工时出现余量不足或者余量过大导致的加工变形问题。

　　实际应用场景里，这类构件可以用在小型自动化设备的线体侧装位，用来固定导向轴、传感器安装支架，也可以用在小型试验设备上作为铰接件的支撑座，甚至在一些民用的小型机械、DIY设备改造里也能看到类似结构的身影，因为它的安装方式灵活，既可以通过底部滑槽做滑动可调式安装，也可以直接把底部作为安装平面锁死在固定台面上，上部的十字法兰除了穿装固定螺栓，也可以作为其他附属零件的安装基面，比如加装限位块、行程开关触发片之类的小零件，不需要额外焊接或者拼接其他安装结构。

　　建模过程中对各个安装位的干涉做了提前校验，比如上部法兰的四个安装孔穿入螺栓后，螺栓头部不会和中心轴孔的位置产生干涉，底部滑槽的深度足够容纳常规的T型螺栓头部，锁紧时不会出现螺栓卡滞的问题，立柱和底部安装座的连接位置特意做了局部加厚，因为这个位置是整个零件受力的薄弱点，当上部轴孔承受径向载荷的时候，力矩会集中在立柱和底座的连接处，局部加厚之后能大幅提升这个位置的抗扭、抗弯能力，不需要额外增加整个零件的壁厚就能满足强度要求，也能控制铸件的整体重量，降低材料成本。从外形尺寸的匹配性来说，整个零件的总高度、法兰外伸尺寸都控制在轻型支撑构件的常规尺寸范围内，不会因为尺寸过大占用过多的设备安装空间，也不会因为尺寸过小导致安装强度不足，中心轴孔的孔径按照常规的轻型销轴、微型轴承的安装尺寸做的匹配设计，不需要额外加装轴套就能适配多数同规格的标准传动零件，降低后续的配件采购成本。
